OPGW Airlal draad 24/48 kern OPGW glasvezelkabel enkelmodus G652D

Centrale losstaande buis

De vezels worden losjes geplaatst in een afgesloten en waterdichte roestvrijstalen buis die is gevuld met waterblokkerende gel.Deze buis beschermt de vezels tijdens de installatie en het gebruik onder ernstige omgevingsomstandighedenDe roestvrije optische buis bevindt zich in het midden van de kabel en wordt beschermd door een of meerdere lagen aluminium beklede stalen en aluminium irriterende draden.De met aluminium beklede stalen draden zijn trapeziumvormig om de optische eenheid gevormd om een compacte constructie te biedenDe metalen draden bieden mechanische sterkte om te kunnen weerstaan aan zware installatie- en bedrijfsomstandigheden en bereiken tegelijkertijd geleidbaarheid om de temperatuur te beheersen bij kortsluiting.

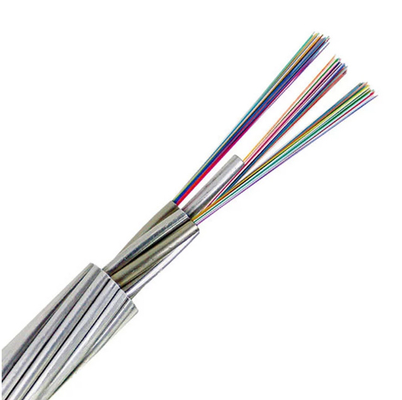

Meerdere losse buizen

Meerdere losse buizen

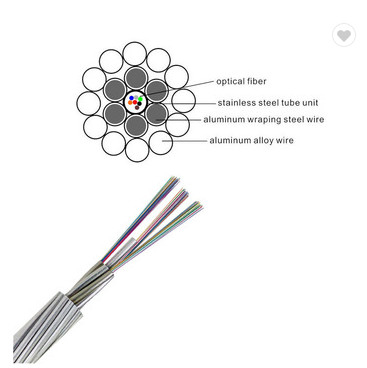

De vezels zijn ingesloten in een waterdicht roestvrij stalen buis met een waterdichte gel.De binnenste laag van een standaardkabel met meerdere lagen bestaat uit twee of drie optische buizen van roestvrij staal die op een spiraalvormige manier zijn vastgebondenHet meervoudige losse buistype is geschikt voor hoge eisen aan vezelgetallen (meer dan 48 vezels) met maximaal 144 vezels.Het kan voldoen aan de eisen van grote stroomcapaciteit en uitgebreide doorsneden.

Toepassing

De OPGW fungeert als gronddraad en communicatiesysteem op nieuwe elektriciteitsleidingen, met name op normale en extra hoogspanningsleidingen.het verstrekken van extra glasvezelcommunicatie en het bieden van kortsluitingstroom en weerstand tegen bliksem.

OPGW-kabels worden voornamelijk gebruikt op 500-kV-, 220-kV- en 110-kV-lijnen.Ze zijn het meest geschikt voor hoogspanningsleidingen van meer dan 110 KV met lange spanningen (meestal meer dan 250 meter).

Kenmerken

Fiber en LoosTUbe CIdentificatie

De individuele vezels en losse buizen moeten voldoen aan de norm TIA/EIA-598-A en de kleurencode volgen zoals hieronder gespecificeerd.

Staalbuis 1 (vezels van nr. 1-12): enkelmodusoptische vezels (SM)

Kleuren van vezels

Staalbuis 2 (vezels van de nummers 13 tot en met 24): enkelmodus-optische vezels (SM)

Eén zwarte tracer (50 mm afstand)

Staalbuis 3 (vezels van de nummers 25 tot en met 36): enkelmodusoptische vezels (SM)

Eén zwarte tracer (100 mm afstand)

Staalbuis 4 (vezels van de nummers 37 tot en met 48): enkelmodus-optische vezels (SM)

Een zwarte tracer (150 mm afstand)
