Technische specificaties voor glasvezelkabel
OptischeZuivel Kenmerken
De optische, geometrische, mechanische en milieueigenschappen van de ITU-T G.652.D optische vezels moeten voldoen aan de onderstaande tabel:
| Kenmerken |
Specifieke waarden |
Eenheden |
| Optische kenmerken |
| Diameter van het modusveld |
bij 1310 nm |
9.1±0.5 |
μm |
| bij 1550 nm |
10.3 ± 0.7 |
mm |
| Verminderingscoëfficiënt |
bij 1310 nm |
≤ 0.36 |
dB/km |
| bij 1550 nm |
≤ 0.23 |
dB/km |
| Niet-eenvormigheid van de verzwakking |
≤ 0.05 |
dB |
| Nul verspreidingsgolflengte (λ)0) |
1300 ¥1324 |
nm |
| Maximale nulverspreidingshoek (S)0 max) |
≤ 0.092 |
ps/(nm2·km) |
| Verspreidingscoëfficiënt in polariseringsmodus (PMD)Q) |
≤ 0.2 |
|
| Afscheidingsgolflengte (λ)cc) |
≤ 1260 |
nm |
| Dispersiescoëfficiënt |
1288 ∼ 1339 nm |
≤ 3.5 |
ps/(nm·km) |
| 1550 nm |
≤ 18 |
ps/(nm·km) |
| Effectieve groepsbrekingsindex (N)eff) |
bij 1310 nm |
1.466 |
- Wat? |
| bij 1550 nm |
1.467 |
- Wat? |
| Geometrische kenmerken |
| Diameter van de bekleding |
125.0±1.0 |
μm |
| Niet-circulaire bekleding |
≤ 1.0 |
% |
| Diameter van de coating |
245.0±10.0 |
μm |
| Fout van concentriciteit van de coating-overkleding |
≤ 12.0 |
μm |
| Niet-circulaire coating |
≤ 6.0 |
% |
| Fout van concentrisiteit van de kernbekleding |
≤ 0.8 |
μm |
| Fout van de concentriciteit van de bekleding / coating |
≤ 12.0 |
μm |
| Mechanische eigenschappen |
| Curling |
≥ 4 |
m |
| Bewijs van belasting |
≥ 0.69 |
GPa |
| Kracht van de coating strip |
Gemiddelde waarde |
1.0-5.0 |
N |
| Piekwaarde |
1.3-8.9 |
N |
| Macro-buigverlies |
F60mm, 100 cirkels, bij 1550nm |
≤ 0.05 |
dB |
| F32mm, 1 cirkel, bij 1550nm |
≤ 0.05 |
dB |
| |
|
|
|
|
KenmerkenvanKabel
Kabelbouw enarometer

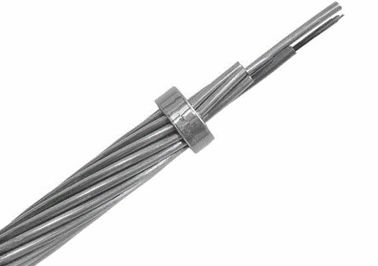

Overhoofdgronddraad van aluminium beklede stalen draad (AS) en roestvrijstalen buis met optische vezels.
Kabeltype: OPGW-48B1.3-190[205;185.4)
dwarsdoorsnede van OPGW
| Structuur |
|
Materiaal |
- Nee, dat is niet waar. |
Materiaaldiameter |
| Zuivel |
G.652.D |
48 |
|
| Centrum |
20% AS-draad |
1 |
Diameter |
4.0 mm |
| Layer 1 |
SUS-buis |
4 |
Diameter |
4.0 mm |
| 20% AS-draad |
2 |
Diameter |
4.0 mm |
| Layer 2 |
20% AS-draad |
12 |
Diameter |
4.0 mm |
Specificatie van OPGW
| Artikel 2 |
Technische gegevens |
| Stranded |
Kern, laag 1, laag 2 |
| Richting van het stranden |
De buitenste laag isDat klopt.hand |
| Kabeldiameter (nominaal) |
20.0 mm |
| Kabelgewicht (ongeveer) |
1365 kg/km |
| Ondersteunende doorsnede |
AS Draad |
188.5 mm2 |
| Nominale treksterkte (RTS) |
205 kN |
| Elasticiteitsmodule (E-module) |
162.0kN/mm2 |
| Coëfficiënt thermische verlenging |
13.0 × 10-6/K |
| Maximale werkdruk (40% RTS) |
82.0kN |
| Alledaagse stress (EDS) (18% 25% RTS) |
360,9 tot 51,25 kN |
| Gelijkstroomweerstand bij 20°C |
0.442 ohm/km |
| Korte tijdstroom (1,0s, 40°C ∼200°C) |
13.62kA |
| Kortstroomcapaciteit I2t |
185.4kA2s |
| Minimale buigradius |
Installatie |
30 keer de kabeldiameter |
| Operatie |
15 keer de kabeldiameter |
| Temperatuurbereik |
Installatie |
-10°C~+60°C |
| Opberging en verzending |
-40°C~+60°C |
| Operatie |
-40°C~+80°C |
| |
|
|
|
FIber enLoosTUbe CgeurenIk...deeltje
De individuele vezels en losse buizen moeten voldoen aan de norm TIA/EIA-598-A en de kleurencode als hieronder.
Staalbuis 1 (vezels van nr. 1-12): enkelmodusoptische vezels (SM)
Kleuren van vezels
| Nee, dat is niet zo. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Kleur |
Blauw |
Oranje |
Groen |
Bruin |
Grijs |
Wit |
Rood |
De natuur |
Geel |
Violet |
Roze |
Aqua |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Staalbuis 2 (vezels van de nummers 13 tot en met 24): enkelmodus-optische vezels (SM)
Eén zwarte tracer (50 mm afstand)
| Nee, dat is niet zo. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Kleur |
Blauw |
Oranje |
Groen |
Bruin |
Grijs |
Wit |
Rood |
De natuur |
Geel |
Violet |
Roze |
Aqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Staalbuis 3 (vezels van de nummers 25 tot en met 36): enkelmodusoptische vezels (SM)
Eén zwarte tracer (100 mm afstand)
| Nee, dat is niet zo. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Kleur |
Blauw |
Oranje |
Groen |
Bruin |
Grijs |
Wit |
Rood |
De natuur |
Geel |
Violet |
Roze |
Aqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Staalbuis 4 (vezels van de nummers 37 tot en met 48): enkelmodus-optische vezels (SM)
Een zwarte tracer (150 mm afstand)
| Nee, dat is niet zo. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Kleur |
Blauw |
Oranje |
Groen |
Bruin |
Grijs |
Wit |
Rood |
De natuur |
Geel |
Violet |
Roze |
Aqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
VerpakkingSheupen
Het OPGW moet strak en gelijkmatig worden gewikkeld op een stevige hout-ijzeren spoel die voldoet aan ANSI/AA 53-1981 of gelijkwaardig.De spoel moet met stevige hout-ijzernevels worden achtergelaten om te voorkomen dat het OPGW tijdens het gewone vervoer beschadigd raakt., de verwerking, opslag en het aansteken.
Tekening van de rol
Afhankelijk van de lengte van de kabel kiezen wij voor het laden van de kabel verschillende soorten spoelen (D, d, b, w1, w2).
Milieu & Certificering
Volledig voldoen aan ISO14001, RoHS en OHSAS18001 systeem
Aanbevelingen voor de installatie
Installatieprocedure:
Het wordt aanbevolen om voor de installatie van OPGW de IEEE Std 524-1992 en de door ons bedrijf aanbevolen procedures te gebruiken.
