ABC-systemen worden gebruikt voor het overbrengen van elektriciteit in stadsnetten.Ze werken met spanningen tot 600/1000 volt en worden voornamelijk gebruikt voor eenfasige en driefasige distributie van elektriciteit., alsmede voor andere doeleinden. Zij kunnen werken binnen een stabiel temperatuurbereik van -10°C tot 80°C,en ze zijn economisch vanwege hun goede elektrische eigenschappen en lagere kosten in vergelijking met koperkabels. Ze zijn flexibel, waardoor ze gemakkelijk te installeren en te gebruiken in verschillende toepassingen. ABC-systemen zijn veilig te gebruiken omdat ze voorkomen dat elektrische kortsluitingen en potentiële brandrisico's.Ze zijn duurzaam en kunnen bestand zijn tegen UV-straling en vocht, en zijn ook corrosiebestendig.ABC-systemen hebben een esthetisch aantrekkelijke afwerking en kunnen zich aanpassen aan de fysieke eigenschappen en elektrische vereisten van de Afrikaanse markt en omgeving.
Specificaties
|

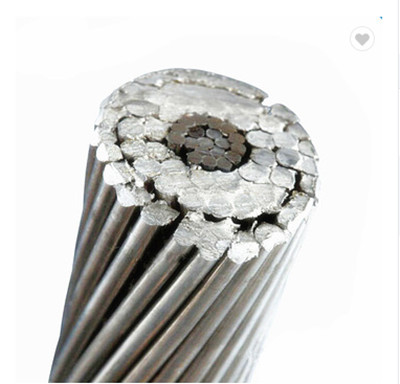

Technische structuur van de geleider
|
Eenheid
|
Waarde
|
||
|

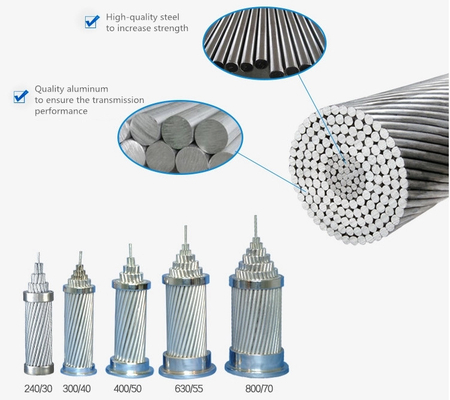

Structuur |
Midden: stalen draad
|
Nr./mm |
Een halve.0
|
|
|
Lag 1: staaldraad
|
6/2.0
|
|||
|
Lag 2: Aluminiumdraad
|
10/2.57
|
|||
|
laag 3: Aluminiumdraad
|
16/2.57
|
|||
|
Standaard
|
/
|
GB/T1179/IEC 61089/ASTM B232 / B232M-2009 / B498
|
||
|
Richting van het stranden van de buitenste laag
|
De richting
|
Rechts.
|
||
|
Diameter van geleider
|
mm
|
160,28 ± 1%
|
||
|
De doorsnede
|
mm2
|
1560,8 ± 1%
|
||
|
Gewicht van de geleider
|
in kg/km
|
5470,8 ± 1%
|
||
|
Nominale treksterkte
|
kN
|
52
|
||
|
Elasticiteitsmodule
|
GPa
|
73.9
|
||
|
Coëfficiënt van lineaire uitbreiding
|
10-6°C
|
18.9
|
||
|
Max. gelijkstroomweerstand bij 20°C
|
Omm/ft
|
0.637
|
||
|
Legverhouding |
Aluminiumlaag
|
Tijd |
16-draad laag 10-14
10-draad laag 10-16 |
|
|
Staallaag
|
6-draadlaag 18-30
|
|||
|
Eigenschappen van aluminiumdraad (voorafgaand aan het stranden)
|
Eenheid
|
Waarde
|
|
Diameter en tolerantie
|
mm
|
2.57±0.03
|
|
Min. treksterkte
|
MPa
|
175
|
|
Min. verlenging bij 250 mm
|
%
|
1.7
|
|
Maximale weerstand bij 20°C
|
Omvang van de verpakking
|
0.028172
|
|
Eigenschappen van staaldraad (voordat het wordt gestrand)
|
Eenheid
|
Waarde
|
|
Diameter en tolerantie
|
mm
|
2.0±0.02
|
|
Min. treksterkte
|
MPa
|
1410
|
|
Min. spanning bij 1% verlenging
|
MPa
|
1280
|
|
Min verlenging bij 250 mm
|
%
|
3.5
|
|
Klasse van zinkcoating
|
/
|
Klasse A
|
|
Kwaliteit van de zinkcoating
|
g/mm2
|
230
|
|
Diameter van geleider
|
MM
|
6.0
|
|
Nominale treksterkte
|
KN:
|
/
|
Verpakking en verzending
Standaardverpakking: Houten houten vaten. 2000 m tot 6000 m/vaten of anderszins vereist.
