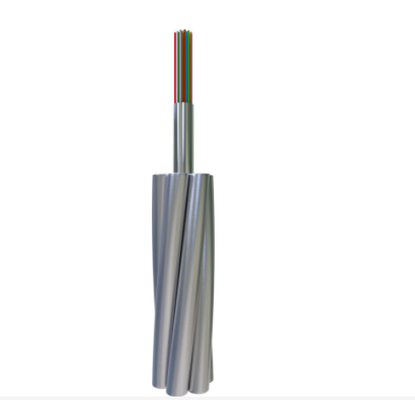

Optische vezel samengestelde overhoofde gronddraad (eenbuis)

Kenmerken

De bescherming en ondersteuning van de optische vezels worden geleverd door roestvrijstalen buizen die met hydrofobische gel zijn gevuld.De spanningsprestaties zijn goed. De buizen hebben een kleine diameter en licht gewicht, wat resulteert in een lage extra belasting op de toren. De optische eenheid heeft een passende overtollige lengte van de vezels,die het makkelijk maakt om te monteren.

	Afzwakking				Bandbreedte		Polarisatiemodus Dispersie
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Afzonderlijke vezels	Ontwerpskoppelingswaarde (M=20, Q=0,01%)
G652D	—	—	≤ 0,35 dB/km	≤ 0,21 dB/km	—	—	≤ 0,20ps/km	≤ 0,1ps/km
G655	—	—	—	≤ 0,22 dB/km	—	—	≤ 0,20ps/km	≤ 0,1ps/km
50/125 μm	≤ 3,0 dB/km	≤ 1,0 dB/km	—	—	≥ 600MHz.km	≥1200MHz.km	—	—
62.5/125 μm	≤ 3,5 dB/km	≤ 1,0 dB/km	—	—	≥ 200MHz.km	≥ 600MHz.km	—	—

Constructies en prestaties

	Classificatie	Materiaal	Waarde
Bouw	Optische vezels	G652D/G655 enz.	2 - 48
	Beschermingsbuis	van roestvrij staal	1.5 - 6 mm
	Stranded Line	AS-draad/AA-draad/Al Rod	1.5 - 6 mm
	Max. Diameter		18 mm
	Max. dwarsdoorsnede		200 mm2
Kenmerkend	Volgens de normen DL/T 832, IEC60794-4-10, IEEE1138
	Max. treksterkte (RTS) (kN)		280
	Max. knalsterkte ((N/100 mm)		2200
	Max. Kortstroomcapaciteit (40°C-200°C) ((kA2s)		100
	Min. Buigradius (dynamisch)		20D
	Min. Buigradius (statisch)		15D
Milieuprestaties	Installatie (°C)		-10 tot +50
	Vervoer en exploitatie (°C)		-40 tot +65

Opmerking: D is de kabeldiameter.

Specifiek type en technische gegevens

- Nee, dat is niet waar.	Technische gegevens
	Productsoort	Structuretype	Maximaal aantal vezels	Sectie van AS-draad (mm2)	Diameter (mm)	Kabelgewicht (kg/km)	Rate Treksterkte (kN)	20°CDC Resistentie (Ω/km)	Kortlopende stroomcapaciteit (40-200°C kA2.s)
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS, optische eenheid 1/3.0	24	≈ 40	9.0	≤ 304	≥ 51	≤ 2.10	≥ 9
2	OPGW-24B1.3-50-[58;11.5)	6/3.2/20AS, optische eenheid 1/3.2	24	≈ 50	9.6	≤ 345	≥ 58	≤ 1.82	≥ 11.5
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS, optische eenheid 1/3.8	48	≈ 70	11.4	≤ 475	≥ 77	≤ 1.30	≥ 24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS, optische eenheid 1/3.8	48	≈ 70	11.4	≤340	≥ 42	≤ 0.70	≥ 38

Andere soorten en aantallen optische vezels, strengdraad zijn op aanvraag beschikbaar.

Mechanische en milieueffecten

Artikel 1	Testmethode	Verplichtingen
Spanning	IEC 60794-1-2-E1 Belasting: volgens de kabelstructuur Proeflengte: niet minder dan 10 m, gekoppelde lengte niet minder dan 100 m Duur: 1 minuut	40% RTS zonder extra vezelspanning ((0,01%), zonder extra verzwakking (0,03 dB). 60% RTS-vezelspanning≤0,25%,additieve verzwakking≤0,05dB (Geen extra verzwakking na de test).
Vermorzelen	IEC 60794-1-2-E3 Belading: volgens bovenstaande tabel, drie punten Duur: 10min	Aanvullende verzwakking bij 1550 nm ≤ 0,05 dB/vezel; geen schade aan de elementen
Waterpenetratie	IEC 60794-1-2-F5B Tijd: 1 uur Proeflengte: 0,5 m Water hoogte: 1 m	Geen waterlek.
Temperatuurcyclus	IEC 60794-1-2-F1 Proeflengte: niet minder dan 500 m Temperatuurbereik: -40°C tot +65°C Cycli: 2 Tijdstip van de temperatuurproef: 12 uur	De verandering in de dempingscoëfficiënt moet bij 1550 nm minder dan 0,1 dB/km bedragen.
