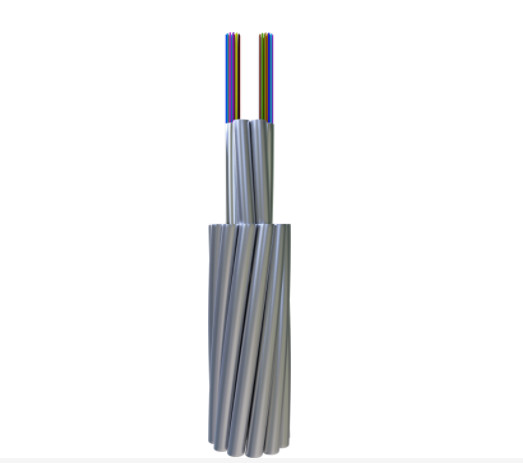

Aarddraad met glasvezelcomposiet gestrande buis

Een OPGW is een draad met optische vezels erin en dient twee doelen: als aardedraad en voor communicatie.Het wordt voornamelijk gebruikt voor communicatielijnen van 110KV, 220KV, 500KV, 750KV en nieuwe overhead.

Kenmerken

Roestvrijstalen buizen gevuld met gel beschermen en ondersteunen optische vezels.Zorgvuldige controle zorgt voor goede prestaties onder verschillende omstandigheden.Er passen meer vezels in grotere buizen.Dit maakt het sterk en betrouwbaar met goede elektrische en mechanische eigenschappen.





	Verzwakking				Bandbreedte		Polarisatiemodus Verspreiding
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Individuele vezels	Design Link-waarde (M=20, Q=0,01%)
G652D	—	—	≤0,35dB/km	≤0,21dB/km	—	—	≤0,20 ps/km	≤0,1 ps/km
G655	—	—	—	≤0,22dB/km	—	—	≤0,20 ps/km	≤0,1 ps/km
50/125μm	≤3,0dB/km	≤1,0dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62,5/125μm	≤3,5dB/km	≤1,0dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

Prestatie

	Classificatie	Materiaal	Waarde
Bouw	Glasvezel	G652D/G655 enz.	2 - 144
	Beschermingsbuis	Roestvrij stalen buis	1,5 - 6 mm
	Gestrande lijn	ALS draad/AA draad/Al Rod	1,5 - 6 mm
	Max.Diameter		30 mm
	Max.Dwarsdoorsnede		500 mm2
Kenmerkend	Volgens de normen als DL/T 832, IEC60794-4-10, IEEE1138
	Max.Treksterkte (RTS) (kN)		700
	Max.Verbrijzelingssterkte (N/100 mm)		3000
	Max.Korte stroomcapaciteit (40℃ tot 200℃) (kA2s)		2000
	Min.Buigradius (dynamisch)		20D
	Min.Buigradius (statisch)		15D
Milieuprestaties	Installatie (℃)		-10 tot +50
	Transport en bediening (℃)		-40 tot +65

Opmerking: D is de kabeldiameter.

Specifieke type- en technische gegevens

Nee.	Technische data
	product type	Structuurtype	Max.Vezel Graaf	Sectie van AS Wire (mm2)	Diameter (mm)	Kabel gewicht (kg/km)	Beoordeel treksterkte (kN)	20℃DC Weerstand (Ω/km)	Korte tijd huidige capaciteit (40-200℃ kA2.s)
1	OPGW-48B1.3-90-[112;45]	1/2,6/20AS＋4/2,5/20AS＋ 11/2,8/20AS, optische eenheid 2/2,5	48	≈90	13.2	≤641	≥112	≤0,98	≥45
2	OPGW-48B1.3-90-[57;67]	1/2,6/40AS＋4/2,5/40AS＋ 11/2,8/40AS, optische eenheid 2/2,5	48	≈90	13.2	≤457	≥57	≤0,52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2,6/20AS＋5/2,5/20AS＋ 11/2,8/20AS, optische eenheid 1/2,5	24	≈100	13.2	≤674	≥118	≤0,93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2,6/40AS＋5/2,5/40AS＋ 11/2,8/40AS, optische eenheid 1/2,5	24	≈100	13.2	≤479	≥60	≤0,49	≥74
5	OPGW-24B1.3-110-[133;63]	1/2,6/20AS＋5/2,5/20AS＋ 10/3.2/20AS, optische eenheid 1/2.5	24	≈110	14	≤760	≥133	≤0,83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2,8/20AS＋5/2,7/20AS＋ 11/3.05/20AS, optische eenheid 1/2.6	24	≈110	14.3	≤791	≥140	≤0,80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2,9/20AS＋5/2,8/20AS＋ 12/2,8/AA, optische eenheid 1/2,7	24	≈37 ≈74(AA)	14.1	≤473	≥67	≤0,40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3,0/20AS＋5/2,9/20AS＋ 12/2,9/20AS, optische eenheid 1/2,8	36	≈120	14.6	≤820	≥145	≤0,77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3,0/30AS＋5/2,9/30AS＋ 12/2,9/30AS, optische eenheid 1/2,8	36	≈120	14.6	≤700	≥95	≤0,55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3,0/40AS＋5/2,9/40AS＋ 12/2,9/40AS, optische eenheid 1/2,8	36	≈120	14.6	≤582	≥74	≤0,42	≥110
11	OPGW-72B1.3-120-[147;76]	1/3,2/20AS＋4/3,0/20AS＋ 12/3.0/20AS, optische eenheid 2/2.9	72	≈120	15.2	≤832	≥147	≤0,76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3,2/30AS＋4/3,0/30AS＋ 12/3.0/30AS, optische eenheid 2/2.9	72	≈120	15.2	≤711	≥96	≤0,53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3,2/40AS＋4/3,0/40AS＋ 12/3.0/40AS, optische eenheid 2/2.9	72	≈120	15.2	≤591	≥74	≤0,40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3,2/20AS＋5/3,0/20AS＋ 12/3.0/20AS, optische eenheid 1/2.9	36	≈130	15.2	≤879	≥155	≤0,72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3,2/30AS＋5/3,0/30AS＋ 12/3.0/30AS, optische eenheid 1/2.9	36	≈130	15.2	≤751	≥102	≤0,50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3,2/40AS＋5/3,0/40AS＋ 12/3.0/40AS, optische eenheid 1/2.9	36	≈130	15.2	≤624	≥79	≤0,40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3,3/20AS＋5/3,2/20AS＋ 12/3.2/20AS, optische eenheid 1/3.1	36	≈140	16.1	≤995	≥175	≤0,65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3,3/30AS＋5/3,2/30AS＋ 12/3.2/30AS, optische eenheid 1/3.1	36	≈140	16.1	≤850	≥115	≤0,45	≥140
19	OPGW-36B1.3-145-[86;170]	1/3,3/20AS＋5/3,2/20AS＋ 12/3.2/AA, optische eenheid 1/3.1	36	≈49 ≈96(AA)	16.1	≤611	≥86	≤0,31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3,4/20AS＋5/3,3/20AS＋ 12/3.3/20AS, optische eenheid 1/3.2	48	≈150	16.6	≤1055	≥182	≤0,60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3,4/30AS＋5/3,3/30AS＋ 12/3.3/30AS, optische eenheid 1/3.2	48	≈150	16.6	≤901	≥122	≤0,42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3,4/40AS＋5/3,3/40AS＋ 12/3.3/40AS, optische eenheid 1/3.2	48	≈150	16.6	≤747	≥95	≤0,33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3,4/20AS＋4/3,3/20AS＋ 12/3.3/20AS, optische eenheid 2/3.2	72	≈150	16.6	≤998	≥172	≤0,64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3,4/30AS＋4/3,3/30AS＋ 12/3.3/30AS, optische eenheid 2/3.2	72	≈150	16.6	≤853	≥116	≤0,45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3,6/20AS＋5/3,5/20AS＋ 12/3,5/20AS, optische eenheid 1/3,4	48	≈170	17.6	≤1190	≥198	≤0,54	≥150
26	OPGW-72B1.3-170-[199;156]	1/3,8/20AS＋4/3,6/20AS＋ 12/3,6/20AS, optische eenheid 2/3,5	72	≈170	18.2	≤1187	≥199	≤0,54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3,8/14AS＋5/3,6/14AS＋ 12/3,6/14AS, optische eenheid 1/3,5	48	≈180	18.2	≤1372	≥252	≤0,72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3,8/20AS＋5/3,6/20AS＋ 12/3,6/20AS, optische eenheid 1/3,5	48	≈180	18.2	≤1255	≥211	≤0,50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3,8/30AS＋5/3,6/30AS＋ 12/3,6/30AS, optische eenheid 1/3,5	48	≈180	18.2	≤1071	≥147	≤0,35	≥234
30	OPGW-48B1.3-180-[113.262]	1/3,8/40AS＋5/3,6/40AS＋ 12/3,6/40AS, optische eenheid 1/3,5	48	≈180	18.2	≤888	≥113	≤0,28	≥262
31	OPGW-48B1.3-235-[268;243.4]	1/2,7/20AS＋4/2,5/20AS＋ 12/2,5/20AS+13/3,8/20AS, Optische eenheid 1/3,5	48	≈235	20.3	≤1594	≥268	≤0,38	≥243,4

Andere soorten en aantallen optische vezels, gevlochten draad zijn op aanvraag verkrijgbaar.

Mechanische en omgevingstestkenmerken

Item	Test methode	Vereisten
Spanning	IEC 60794-1-2-E1 Belasting: afhankelijk van kabelstructuur Steekproeflengte: niet minder dan 10 m, gekoppelde lengte niet minder dan 100 m Duur: 1min	40%RTS geen extra vezelspanning (0,01%), geen extra demping (0,03 dB). 60%RTS-vezelspanning≤0,25%, extra demping≤0,05dB (Geen extra demping na test).
Verbrijzeling	IEC 60794-1-2-E3 Belasting: volgens bovenstaande tabel drie punten Duur: 10min	Extra demping bij 1550 nm ≤0,05 dB/vezel;Geen schade aan de elementen
Waterpenetratie	IEC 60794-1-2-F5B Tijd: 1 uur Monsterlengte: 0,5 m Waterhoogte: 1m	Geen waterlekkage.
Temperatuur fietsen	IEC 60794-1-2-F1 Steekproeflengte: niet minder dan 500m Temperatuurbereik: -40℃ tot +65℃ Cycli: 2 Verblijftijd temperatuurcyclustest: 12 uur	De verandering in de dempingscoëfficiënt moet minder dan 0,1 dB/km bedragen bij 1550 nm.

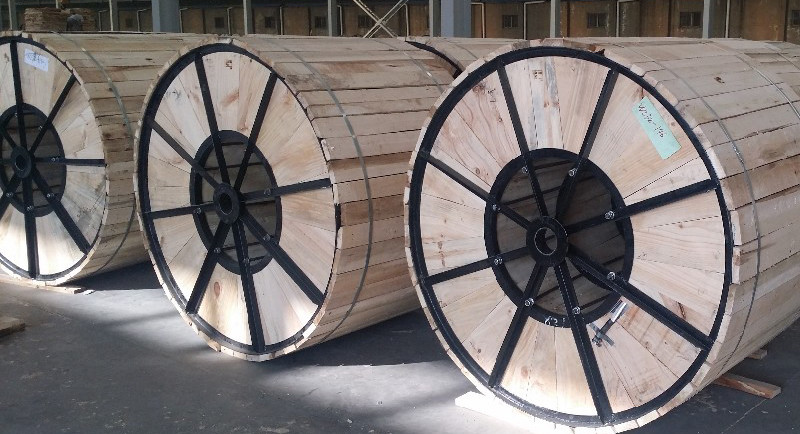

Verpakking en verzending
