Optische de Gronddraad 72 van OPGW Optische Kabel van de Kern de Openlucht Luchtvezel

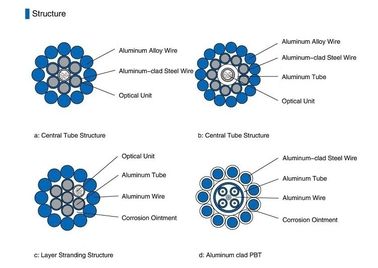

OPGW-de kabel is een type van kabelstructuur met samenstelling van optische transmissie en luchtgronddraad voor machtstransmissie. Zijn het werken in de lijn van de machtstransmissie zowel als optische vezelkabel als luchtgronddraad die bescherming kunnen bieden van bliksem staking en het leiden van kortsluitingmunt. OPGW bestaat uit de optische eenheid van de roestvrij staalbuis, het staaldraad van de aluminiumbekleding, de draad van de aluminiumlegering. Het heeft de de centrale structuur en laag van de roestvrij staalbuis vastlopend structuur. Wij kunnen de structuur volgens verschillende milieuvoorwaarde en klantenvereisten ontwerpen.
Eigenschappen
1.Large diameter, grote vezelcapaciteit
2.The de structuur is stabiel en de betrouwbaarheid is hoog
3.Excellent vermogen tegen zij en opmerkelijke kortsluiting huidige capaciteit
4.The het optimale het vastlopen ontwerp kan de surpluslengte van secundaire optische vezel verkrijgen
5.The het aantal bundels kan in twee of drie lagen worden ontworpen
6.Match met raakvlakdraden
Speicfication
| Kabeltelling |
Uit sheathDiameter (MM.) |
Gewicht (kg) |
Minimum toelaatbare Treksterkte (n) |
minimum toelaatbare Verbrijzelingslading (N/100mm) |
Minimum Buigende Straal (MM.) |
Opslagtemperatuur (°C) |
| op korte termijn |
op lange termijn |
op korte termijn |
op lange termijn |
op korte termijn |
op lange termijn |
| 72 |
13.5 |
160 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40~70 |
Nota: Dit informatieblad kan slechts een verwijzing, maar niet een supplement aan het contract zijn. Tevreden om de verkoop voor de details te contacteren.
Structurele parameters
| Kabelmodel |
Opgw-60 |
Opgw-70 |
Opgw-90 |
Opgw-110 |
Opgw-130 |
| Aantal /diameter (mm) van roestvrij staalbuis |
1/3.5 |
2/2.4 |
2/2.6 |
2/2.8 |
1/3.0 |
| Aantal /diameter van AL draad (mm) |
0/3.5 |
12/2.4 |
12/2.6 |
12/2.8 |
12/3.0 |
| Aantal /diameter van ACS-draad (mm) |
6/3.5 |
5/2.4 |
5/2.6 |
5/2.8 |
6/3.0 |
| Diameter van Kabel (mm) |
10.5 |
12.0 |
13.0 |
14.0 |
15.0 |
| RTS (KN) |
75 |
45 |
53 |
64 |
80 |
| Kabelgewicht (kg/km) |
415 |
320 |
374 |
432 |
527 |
| Gelijkstroom-weerstand (200C W/km) |
1.36 |
0,524 |
0,448 |
0,386 |
0,327 |
| Modulus van elasticiteit (Gpa) |
162.0 |
96.1 |
95.9 |
95.6 |
97.8 |
| coëfficiënt van Lineaire thermische uitbreiding (1/×10-6) |
12.6 |
17.8 |
17.8 |
17.8 |
17.2 |
| Kortsluitingcapaciteit (Ka ² s) |
24.0 |
57.3 |
78.9 |
105.8 |
150.4 |
| Max. verrichtingstemperatuur (c) |
200 |
200 |
200 |
200 |
200 |
Verpakking en het Verschepen
De kabel wordt geleverd in lengten zoals die in pi of als vereiste wordt gespecificeerd. Elke lengte zal op een afzonderlijke ijzer-houten trommel worden verscheept. De minimumvatdiameter van de trommel zal niet minder dan 30 keer de kabeldiameter zijn.
De kabeleinden zullen met plastic beschermingskappen worden verzegeld om waterpenetratie te verhinderen. De einden zullen voor het testen gemakkelijk toegankelijk zijn. Een definitief rapport van de inspectietest met de gegevens van verminderingsprestaties voor elke vezel is in bijlage binnen de trommel.
