Draad van de 48 Kern de Zelfstandige Lucht Samengestelde Luchtgrond
Draad van de optische Vezel is de Samengestelde Luchtgrond (OPGW) een type van kabel dat in luchtmachtslijnen wordt gebruikt. Dergelijke kabel combineert de functies van het aan de grond zetten en mededelingen.
Een OPGW-kabel bevat een tubulaire structuur met één of meerdere optische vezels daarin, omringd door lagen van staal en aluminiumdraad. Het wordt hoofdzakelijk gebruikt voor communicatielijnen van 110kV, 220kV, 500kV, 750kV en nieuwe luchttransmissiesystemen met hoog voltage. Het kan ook worden gebruikt om de bestaande gronddraad van het oude luchttransmissiesysteem met hoog voltage te vervangen.
De OPGW-kabel wordt in werking gesteld tussen de bovenkanten van elektriciteitspylonen met hoog voltage. Het geleidende deel van de kabel dient om aangrenzende torens op aardegrond te plakken, en beschermt de leiders met hoog voltage van bliksemstakingen. De speciale structuren kunnen volgens gebruikersbehoeften worden aangepast.
Toepassingen
1.Adapt om de oude gronddraad en de nieuwe structuur van de draad van de hoogspanningsgrond te vervangen.
2.lighting de bescherming en leidt de kortsluitingstroom
3.OPGW kan conventionele gronddraad van oude machtslijn met stijgende vezel communicatie functie vervangen.
Technische Gegevens
| Structuurdetails |
|
Genoemd |
Nr. |
Diameter |
| Centrum |
20%AS draad |
1 |
2.70 |
mm |
| Laag 1 |
20%AS draad |
4 |
2.70 |
mm |
| SUS-buis |
2 |
2.70 |
mm |
| Laag 2 |
20%AS draad |
10 |
2.70 |
mm |
| |
|
|
|
|
|
| |
Volgens IEEE-norm 1138, de normen van CEI 60794-4 |
|
|
|
|
| |
Vezel Nr. & Type |
|
|
48 |
G652D |
| |
Standaarddiameter |
|
|
13.50 |
mm |
| |
Ondersteunende Dwarsdoorsnede |
|
|
97.30 |
mm2 |
| |
|
Sectie van ALS draad |
|
97.30 |
mm2 |
| |
Benaderende massa |
|
|
687.0 |
kg/km |
| |
Geschatte Treksterkte |
|
|
117.0 |
kN |
| |
Maximum - toelaatbare Spanning (40%RTS) |
|
|
46.8 |
N/mm2 |
| |
Dagelijkse Spanning (25%RTS) |
|
|
29.3 |
N/mm2 |
| |
De Spanning van de spanningsmarge (70%RTS) |
|
|
81.9 |
N/mm2 |
| |
Modulus van Elasticiteit |
|
|
162.0 |
GPa |
| |
Thermische Verlengingscoëfficiënt |
|
|
13.0 |
×10-6/ºC |
| |
Berekend D.C. Resistance bij 20ºC |
|
|
0,878 |
Ω/km |
| |
Kort:sluiten Huidige Capaciteit (40~200ºC, 0.25s) |
|
|
45.3 |
kA2·s |
| |
Verhouding tussen Trekkracht en Gewicht |
|
|
17.40 |
km |
| Temperatuur |
Installatie |
|
|
-10ºC~+50 |
ºC |
| Waaier: |
Vervoer en Verrichting |
|
|
-40ºC~+80 |
ºC
|

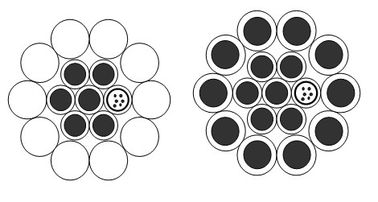

Dwarsdoorsnede
Dongguan tw-SCIE Co., Ltd is een high-tech onderneming die zich in het onderzoek en de ontwikkeling, productie, verwerking, verkoop en netwerktechniek specialiseren van optische vezel communicatie producten, en heeft onafhankelijke de invoer en de uitvoerrechten. Het bedrijf heeft een groep loyale, specifieke, wijze, sterke professionele en technische talenten, geëngageerd aan het volgen van de communicatie van de wereld geavanceerde optische productenontwikkeling en de toepassing. Het bedrijf R&D, productie, beheer van de belangrijkste producten is etc. optische vezel, optische kabel, optische zendontvanger, optische MODEM. De producten worden wijd gebruikt in mededeling, stroom, spoorweg, militaire en andere verwante die afdelingen, naar Frankrijk, India, Singapore, Maleisië en andere landen wordt uitgevoerd.
Onze Certificaten
BEREIK
ROHS
TLC Telecommunicatiecertificaat
Milieubeheersysteemcertificatie
ISO9001: 2000
Gebruiksmodel Patent Certificate
Onze Kwaliteit & Dienst
Co. tw-SCIE, Ltd van DONGGUAN is geëngageerd aan het verlenen van de hoogste de kabelproducten & de diensten van de kwaliteits optische vezel aan onze klanten door:
1.Consistently vergadering voor productkwaliteit en prestaties;
2. Geschikte levering van producten en de diensten om aan de eisen van onze klant te voldoen;
3. Ervoor zorgend dat onze mensen behoorlijk worden opgeleid zodat zij onze klanten beter kunnen dienen.
