opgw optische kabel voor 220kv-lijn 48 de Kabel van Kernopgw

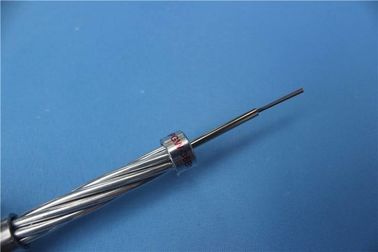

De centrale roestvrij staalbuis wordt omringd door enige of dubbele lagen draden van het aluminium de beklede staal (ACS) of mengelingsacs draden en draden van de aluminiumlegering. zijn de wijdst gebruikte kabels, wordt hun ontwerp volledig aangepast aan de gemeenschappelijkste elektrische lijnbehoeften.
Toepassingen
1.Optical draad van de vezel is de samengestelde grond [OPGW] geschikt voor installatie op nieuwe machtslijnen met dubbele functie van gronddraad en mededeling.
2.Especially voor installatie op normale voitage en de buitengewoon hoge lijnen van de voltagemacht.
3.lighting de bescherming en leidt de kortsluitingstroom.
Technische Gegevens

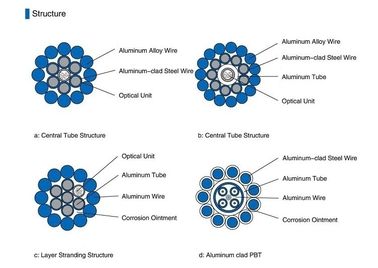

| Structuurdetails |
|
Genoemd |
Nr. |
Diameter |
| Centrum |
20%AS draad |
1 |
2.70 |
mm |
| Laag 1 |
20%AS draad |
4 |
2.70 |
mm |
| SUS-buis |
2 |
2.70 |
mm |
| Laag 2 |
20%AS draad |
10 |
2.70 |
mm |
| |
|
|
|
|
|
| |
Volgens IEEE-norm 1138, de normen van CEI 60794-4 |
|
|
|
|
| |
Vezel Nr. & Type |
|
|
48 |
G652D |
| |
Standaarddiameter |
|
|
13.50 |
mm |
| |
Ondersteunende Dwarsdoorsnede |
|
|
97.30 |
mm2 |
| |
|
Sectie van ALS draad |
|
97.30 |
mm2 |
| |
Benaderende massa |
|
|
687.0 |
kg/km |
| |
Geschatte Treksterkte |
|
|
117.0 |
kN |
| |
Maximum - toelaatbare Spanning (40%RTS) |
|
|
46.8 |
N/mm2 |
| |
Dagelijkse Spanning (25%RTS) |
|
|
29.3 |
N/mm2 |
| |
De Spanning van de spanningsmarge (70%RTS) |
|
|
81.9 |
N/mm2 |
| |
Modulus van Elasticiteit |
|
|
162.0 |
GPa |
| |
Thermische Verlengingscoëfficiënt |
|
|
13.0 |
×10-6/ºC |
| |
Berekend D.C. Resistance bij 20ºC |
|
|
0,878 |
Ω/km |
| |
Kort:sluiten Huidige Capaciteit (40~200ºC, 0.25s) |
|
|
45.3 |
kA2·s |
| |
Verhouding tussen Trekkracht en Gewicht |
|
|
17.40 |
km |
| Temperatuur |
Installatie |
|
|
-10ºC~+50 |
ºC |
| Waaier: |
Vervoer en Verrichting |
|
|
-40ºC~+80 |
ºC
|

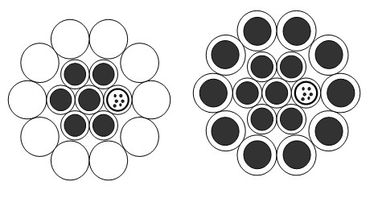

Dwarsdoorsnede
Dongguan tw-SCIE Co., Ltd brengt imperceptitiously het concept innovatie, doorbraak en integriteit aan werknemers over, die een hoogst samenhangend en loyaal personeelsteam creëren. Vandaag, heeft het bedrijf een groot aantal van technisch personeel en ervaren beheerspersoneel, voor de duurzame ontwikkeling van de onderneming om stevige fundamenten te leggen.
Tentoonstelling
Onze Certificaten
BEREIK
ROHS
TLC Telecommunicatiecertificaat
Milieubeheersysteemcertificatie
ISO9001: 2000
Gebruiksmodel Patent Certificate
