Thuis /Producten/opgw vezel optische kabel/De draad Centraal aluminium die van de OPGW-Aliminumlegering staineless staal optische eenheid clading

De draad Centraal aluminium die van de OPGW-Aliminumlegering staineless staal optische eenheid clading

Overeen te komen
MOQ
onderhandelbaar
Prijs
De draad Centraal aluminium die van de OPGW-Aliminumlegering staineless staal optische eenheid clading
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Buitenschede: de draad van de aluminiumlegering
Colore: Wit
Buigende Straal: 25*cable diamter
waterfiltratie: water geblokkeerd
Oriëntatie van de buitenste strengen: Linkerzijde/Juist
Corrosie: Anticorrosief
Lange: Op maat
Installatie: luchttransmissietoren
het werken tem: -40c-70c
Markeren:

opgw vezelkabel

,

waterdichte vezel optische kabel
Basis informatie
Plaats van herkomst: Dongguan, Guangdong, China (Vasteland)
Merknaam: TW-SCIE or OEM
Certificering: SGS ROHS REACH ISO
Modelnummer: OPGW
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Houten trommel
Levertijd: 15 het werkdagen
Betalingscondities: L/C, T/T, D/A, D/P, Western Union, MoneyGram
Levering vermogen: 2000 km/per-dag
Productomschrijving

Technische specificaties voor glasvezelkabel



Optische vezelkenmerken

De optische, geometrische, mechanische en milieueigenschappen van de ITU-T G.652De optische vezels zijn in overeenstemming met de onderstaande tabel:



Kenmerken Specifieke waarden Eenheden
Optische kenmerken
Diameter van het modusveld bij 1310 nm 9.1±0.5 μm
bij 1550 nm 10.3 ± 0.7 mm
Verminderingscoëfficiënt bij 1310 nm ≤ 0.36 dB/km
bij 1550 nm ≤ 0.23 dB/km
Niet-eenvormigheid van de verzwakking ≤ 0.05 dB
Nul verspreidingsgolflengte (λ)0) 1300 ¥1324 nm
Maximale nulverspreidingshoek (S)0 max) ≤ 0.092 ps/(nm2·km)
Verspreidingscoëfficiënt in polariseringsmodus (PMD)Q) ≤ 0.2
Afscheidingsgolflengte (λ)cc) ≤ 1260 nm
Dispersiescoëfficiënt 1288 ∼ 1339 nm ≤ 3.5 ps/(nm·km)
1550 nm ≤ 18 ps/(nm·km)
Effectieve groepsbrekingsindex (N)eff) bij 1310 nm 1.466 - Wat?
bij 1550 nm 1.467 - Wat?
Geometrische kenmerken
Diameter van de bekleding 125.0±1.0 μm
Niet-circulaire bekleding ≤ 1.0 %
Diameter van de coating 245.0±10.0 μm
Fout van concentriciteit van de coating-overkleding ≤ 12.0 μm
Niet-circulaire coating ≤ 6.0 %
Fout van concentrisiteit van de kernbekleding ≤ 0.8 μm
Fout van de concentriciteit van de bekleding / coating ≤ 12.0 μm
Mechanische eigenschappen
Curling ≥ 4 m
Bewijs van belasting ≥ 0.69 GPa
Kracht van de coating strip Gemiddelde waarde 1.0-5.0 N
Piekwaarde 1.3-8.9 N
Macro-buigverlies F60mm, 100 cirkels, bij 1550nm ≤ 0.05 dB
F32mm, 1 cirkel, bij 1550nm ≤ 0.05 dB




Kenmerken van de kabel

Kabelconstructie en parameter

De bovengrondste draad bevat een met aluminium beklede stalen draad en een roestvrijstalen buis met glasvezel.



Kabeltype: OPGW-48B1.3-190[205;185.4)

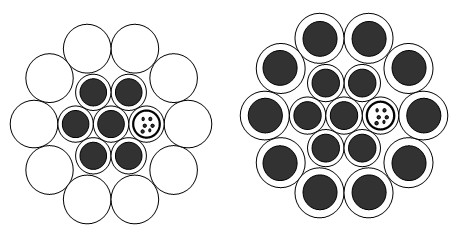

dwarsdoorsnede van OPGW



De draad Centraal aluminium die van de OPGW-Aliminumlegering staineless staal optische eenheid clading 0

Structuur   Materiaal - Nee, dat is niet waar. Materiaaldiameter
Zuivel G.652.D 48
Centrum 20% AS-draad 1 Diameter 4.0 mm
Layer 1 SUS-buis 4 Diameter 4.0 mm
20% AS-draad 2 Diameter 4.0 mm
Layer 2 20% AS-draad 12 Diameter 4.0 mm






Specificaties van OPGW



Artikel 2 Technische gegevens
Stranded Kern, laag 1, laag 2
Richting van het stranden Buitenste laag is rechterhand
Kabeldiameter (nominaal) 20.0 mm
Kabelgewicht (ongeveer) 1365 kg/km
Ondersteunende doorsnede AS Draad 188.5 mm2
Nominale treksterkte (RTS) 205 kN
Elasticiteitsmodule (E-module) 162.0kN/mm2
Coëfficiënt thermische verlenging 13.0 × 10-6/K
Maximale werkdruk (40% RTS) 82.0kN
Alledaagse stress (EDS) (18% 25% RTS) 360,9 tot 51,25 kN
Gelijkstroomweerstand bij 20°C 0.442 ohm/km
Korte tijdstroom (1,0s, 40°C ∼200°C) 13.62kA
Kortstroomcapaciteit I2t 185.4kA2s
Minimale buigradius Installatie 30 keer de kabeldiameter
Operatie 15 keer de kabeldiameter
Temperatuurbereik Installatie -10°C~+60°C
Opberging en verzending -40°C~+60°C
Operatie -40°C~+80°C

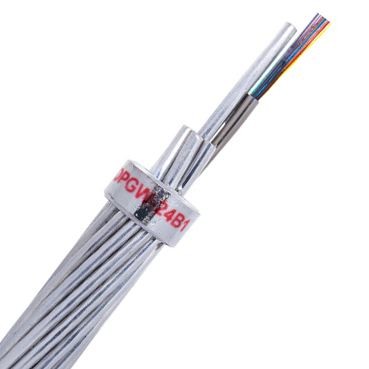

De draad Centraal aluminium die van de OPGW-Aliminumlegering staineless staal optische eenheid clading 1




Identificatie van de kleur van de vezels en losse buizen



De individuele vezels en losse buizen moeten voldoen aan de TIA/EIA-598-A-norm en de volgende kleurcode gebruiken.



Staalbuis 1 (vezels van nr. 1-12): enkelmodusoptische vezels (SM)

Kleuren van vezels

Nee, dat is niet zo. 1 2 3 4 5 6 7 8 9 10 11 12
Kleur Blauw Oranje Groen Bruin Grijs Wit Rood De natuur Geel Violet Roze Aqua



Staalbuis 2 (vezels van de nummers 13 tot en met 24): enkelmodus-optische vezels (SM)

Eén zwarte tracer (50 mm afstand)

Nee, dat is niet zo. 13 14 15 16 17 18 19 20 21 22 23 24
Kleur Blauw Oranje Groen Bruin Grijs Wit Rood De natuur Geel Violet Roze Aqua
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌


Staalbuis 3 (vezels van de nummers 25 tot en met 36): enkelmodusoptische vezels (SM)

Eén zwarte tracer (100 mm afstand)

Nee, dat is niet zo. 25 26 27 28 29 30 31 32 33 34 35 36
Kleur Blauw Oranje Groen Bruin Grijs Wit Rood De natuur Geel Violet Roze Aqua
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌


Staalbuis 4 (vezels van de nummers 37 tot en met 48): enkelmodus-optische vezels (SM)

Een zwarte tracer (150 mm afstand)

Nee, dat is niet zo. 37 38 39 40 41 42 43 44 45 46 47 48
Kleur Blauw Oranje Groen Bruin Grijs Wit Rood De natuur Geel Violet Roze Aqua
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌







Verpakking en verzending





De draad Centraal aluminium die van de OPGW-Aliminumlegering staineless staal optische eenheid clading 2De draad Centraal aluminium die van de OPGW-Aliminumlegering staineless staal optische eenheid clading 3

Afhankelijk van de lengte van de kabel kiezen wij voor het laden van de kabel verschillende soorten spoelen (D, d, b, w1, w2).

De draad Centraal aluminium die van de OPGW-Aliminumlegering staineless staal optische eenheid clading 4





Aanbevelingen voor de installatie

Installatieprocedure:

Gebruik IEEE Std 524-1992 en de aanbevolen procedures van ons bedrijf voor het installeren van OPGW, zoals aanbevolen.
