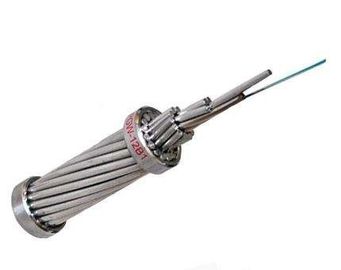

24 kern 48 Afgesneden de Golflengte≤1260nm Compacte Structuur van de Kernopgw Vezel Kabel

Technische Beschrijvingen voor Optische Vezelkabel

Een optische die gronddraad (ook als een OPGW of, in de IEEE-norm, een draad van de optische vezel samengestelde luchtgrond wordt bekend) is een type van kabel dat in luchtmachtslijnen wordt gebruikt. Dergelijke kabel combineert de functies van het aan de grond zetten en mededelingen. Het heeft de de centrale structuur en laag van de roestvrij staalbuis vastlopend structuur. Een OPGW-kabel bevat een tubulaire structuur met één of meerdere optische vezels daarin, omringd door enige of dubbele lagen draden van het aluminium de beklede staal (ACS) of gemengde ACS-draden en draden van de aluminiumlegering. De OPGW-kabel wordt in werking gesteld tussen de bovenkanten van elektriciteitspylonen met hoog voltage. Het geleidende deel van de kabel dient om aangrenzende torens op aardegrond te plakken, en beschermt de leiders met hoog voltage van bliksemstakingen. De optische vezels binnen de kabel kunnen voor hoge snelheidstransmissie van gegevens, of voor de eigen doeleinden van het elektronut van bescherming en controle van de transmissielijn, voor de eigen stem en de datacommunicatie van het nut worden gebruikt, of kunnen aan derde partijen worden gehuurd of worden verkocht om als interconnectie van de hoge snelheidsvezel tussen steden te dienen. OPGW construeren moet macht snijden, resulterend in groter verlies, dus moet OPGW in het construeren van hoge druklijn over 110KV worden gebruikt.

1. Vervang bestaande luchtgronddraden, bevorderend communicatielijnen van machtssystemen.

2. Synchroon plan en ontwerp met gronddraad wanneer de nieuwe luchtmachtslijnen moeten worden geconstrueerd

3. Voorzie de roestvrije eenheid van de buisvezel van optimale bescherming

4. Het kort:sluitenstroom van de gedrags grote fout en het bieden van bliksembescherming

5. Geschikt voor toepassing in de telling van de hihvezel en de super lijnen van de hoogspanningsmacht

6. De gelijke met gunstig spanning-verzakt van de wegstromende gronddraad.

Toepassing

Draad van de optische vezel is de samengestelde grond [OPGW] geschikt voor installatie op nieuwe machtslijnen met dubbele functie van gronddraad en mededeling. Vooral voor installatie op normale voitage en de buitengewoon hoge lijnen van de voltagemacht. OPGW kan conventionele gronddraad van oude machtslijn met stijgende vezel communicatie functie vervangen. Zij leiden kortsluitingstroom en verstrekken bliksemweerstand.

Optische Vezelkenmerken

De optische, geometrische, mechanische en milieukenmerken van de optische vezel van itu-t zullen G.652.D overeenstemming met onderstaande lijst zijn:

Kenmerken			Gespecificeerde Waarden	Eenheden
Optische Kenmerken
De diameter van het wijzegebied		bij 1310nm	9.1±0.5	µm
		bij 1550nm	10.3 ± 0,7	mm
Verminderingscoëfficiënt		bij 1310nm	≤0.36	dB/km
		bij 1550nm	≤0.23	dB/km
Verminderings niet-uniformiteit			≤0.05	dB
Nul verspreidingsgolflengte (λ0)			1300 ~1324	NM
Maximum nul verspreidingshelling (S0max)			≤0.092	ps/(NM2·km)
De verspreidingscoëfficiënt van de polarisatiewijze (PMDQ)			≤0.2
Snijd golflengte (λcc) af			≤1260	NM
Verspreidingscoëfficiënt		1288~1339nm	≤3.5	ps/(NM·km)
		1550nm	≤18	ps/(NM·km)
Efficiënte groepsindex van breking (Neff)		bij 1310nm	1,466	-
		bij 1550nm	1,467	-
Geometrisch kenmerk
Bekledingsdiameter			125.0±1.0	µm
Bekledings niet-cirkelvormigheid			≤1.0	%
Deklaagdiameter			245.0±10.0	µm
Deklaag-bekleding concentriciteitsfout			≤12.0	µm
Deklaag niet-cirkelvormigheid			≤6.0	%
Kern-bekleding concentriciteitsfout			≤0.8	µm
Bekleding/deklaagconcentriciteitsfout			≤12.0	µm
Mechanisch kenmerk
Het krullen			≥4	m
Bewijsspanning			≥0.69	GPa
De kracht van de deklaagstrook	Gemiddelde waarde		1.0-5.0	N
	Piekwaarde		1.3-8.9	N
Macro buigend verlies	Ф60mm, 100 cirkels, bij 1550nm		≤0.05	dB
	Ф32mm, cirkels 1, bij 1550nm		≤0.05	dB

Kenmerken van Kabel

Kabelbouw en Parameter

Luchtdiegronddraad van aluminium-beklede staaldraad (ZOALS) wordt gemaakt en roestvrij staalbuis die optische vezel bevatten.

3.2Cable type: Opgw-48b1.3-190 [205; 185.4]

3.2.1 dwarsdoorsnede van OPGW

Vezel en de Losse Identificatie van de Buiskleur

De individuele vezel en de losse buizen zullen overeenstemming met standaard tia/eia-598-a en de kleurencode zoals hieronder.

Staalbuis 1 (No.1-12-vezels): Enige wijze optische vezel (SM)

Vezelkleuren

Staalbuis 2 (No.13-24-vezels): Enige wijze optische vezel (SM)

Één zwarte traceur (50mm hoogte)

Staalbuis 3 (No.25-36-vezels): Enige wijze optische vezel (SM)

Één zwarte traceur (100mm hoogte)

Staalbuis 4 (No.37-48-vezels): Enige wijze optische vezel (SM)

Één zwarte traceur (150mm hoogte)

Verpakking en het Verschepen

OPGW zal strak en uniform gekronkeld op een sterke houten-ijzerspoel zijn die met ANSI/AA 53-1981 of gelijke in overeenstemming is. De spoel zal met de latten van het stout houten-ijzer zijn achtergebleven om OPGW schade te verhinderen in het gewone verschepen, behandeling, opslag en het vastbinden van verrichtingen.

Tekening van Spoel

Volgens lengte van kabel, kiezen wij verschillende typespoel (D, D, B, w1, w2) voor ladingskabel.
