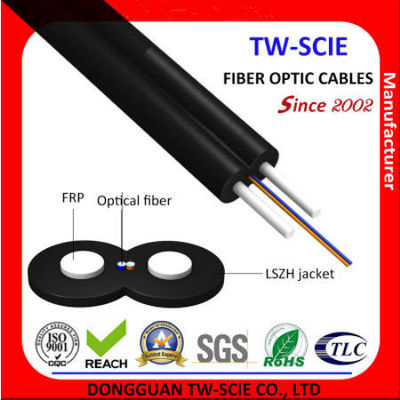

Versterkt de Kabel van de de Schede Optische Vezel van G652D LSZH met Staaldraad FRP FTTH
Toepassing
3. Geschikt voor vloerverbinding.
Kenmerken
1. 250um vezel.
2. FRP/KFRP.
3. LSZH-schede.
De details van de kabelbouw
Punten | Beschrijving | ||||||
Aantal vezel | 2-24cores | ||||||
Vezel | type | G652D/G657A/Multimode | |||||
diameter | 250µm | ||||||
Sterktelid | materia | Kevlargaren | |||||
Losse buis | diameter | 0.91.2mm | |||||
materiaal | / | ||||||
Buitenschede | materiaal | PVC/LSZH | |||||
diameter | 1.6*2.0-3.0*6.0mm | ||||||
Kabelgrootte (Hoogte * breedte) | / | ||||||
Kabelgewicht | 5.5-28.5KG | ||||||
De waaier van de installatietemperatuur (ºC) | -20+60 | ||||||
Verrichting en vervoertemperatuur (ºC) | -40+70 | ||||||
Min Bending Radius (mm) | Op lange termijn | 10D | |||||
Min Bending Straal (mm) |
Op korte termijn | 20D | |||||
Toelaatbaar min Treksterkte (N) |
Op lange termijn | 40 | |||||
Toelaatbaar min Treksterkte (N) |
Op korte termijn | 80 | |||||
Verbrijzelingslading (N/100mm) | Op lange termijn | 200 | |||||
Verbrijzelingslading (N/100mm) | op korte termijn | 1000 |
Standaardkleur van vezel en buis
Vezelstijl | Eenheid | SM G652 |
SM G652D |
MM. 50/125 |
MM. 62.5/125 |
MM. OM3-300 |
|
voorwaarde | NM | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
vermindering | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - | - | |||
Dispresion | 1550nm | Ps/(nm*km) | - | ≤18 | - | - | Dispresion |
1625nm | Ps/(nm*km) | - | ≤22 | - | - | ||
Bandbreedte | 850nm | MHZ.KM | - | - | >=400 | >=160 | Bandbreedte |
1300nm | MHZ.KM | - | - | >=800 | >=500 | ||
Nul verspreidingsgolflengte | NM | 1300-1324 | >=1302, ≤1322 |
- | - | >= 1295, ≤1320 |
|
Nul dispresionhelling | NM | ≤0.092 | ≤0.091 | - | - | - | |
PMD Maximum Individuele Fibr | ≤0.2 | ≤0.2 | - | - | ≤0.11 | ||
PMD-de Waarde van de Ontwerpverbinding | Ps (nm2*k m) |
≤0.12 | ≤0.08 | - | - | - | |
De golflengte λc van de vezelscheiding | NM | >= 1180, ≤1330 |
>=1180, ≤1330 |
- | - | - | |
Kabel sutoff golflengte λcc |
NM | ≤1260 | ≤1260 | - | - | - | |
MFD | 1310nm | um | 9.2+/0.4 | 9.2+/0.4 | - | - | - |
1550nm | um | 10.4+/0.8 | 10.4+/0.8 | - | - | - | |
Numeriek Opening (Na) |
- | - | 0,200+/ -0,015 |
0.275+/0. 015 |
0.200+/0 .015 |
||
Gemiddelde stap (van tweerichtings meting) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
Onregelmatigheden over vezel lengte en punt |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
Dicontinuity | |||||||
Verschilbackscatter coëfficiënt |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
Verminderingsuniformiteit | dB/km | ≤0.01 | ≤0.01 | ||||
Kern dimater | um | 50+/1.0 | 62.5+/2.5 | 50+/1.0 | |||
Bekledingsdiameter | um | 125.0+/0.1 | 125.0+/0.1 | 125.0+/0.1 | 125.0+/0.1 | 125.0+/0.1 | |
Bekledings niet-cirkelvormigheid | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
Deklaagdiameter | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
Het met een laag bedekken/vink concentrically fout |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
Het met een laag bedekken van niet cirkelvormigheid | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
Kern/bekledingsconentricityfout | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
Krul (straal) | um | ≤4 | ≤4 | - | - | - |
