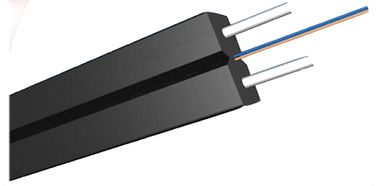

De zwarte LSZH-Kabel van de Schedeftth Vlakke Daling met 2*0.45mm de Sterktelid van de Staaldraad
Toepassing
1. Goedgekeurd aan binnen aanleg van kabelnettensysteem.
2. Als vlecht van communicatieapparatuur.
3. Geschikt voor vloerverbinding.
Kenmerken
1. 250um vezel.
2. Staal wire/FRP/KFRP.
3. LSZH-schede.

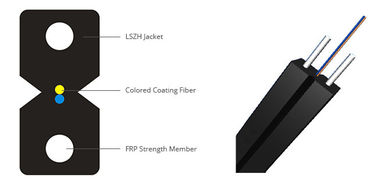

De details van de kabelbouw
Punten | Beschrijving | ||||||
Aantal vezel | 2-24cores | ||||||
Vezel | type | G652D/G657A/Multimode | |||||
diameter | 250µm | ||||||
Sterktelid | materia | Kevlargaren | |||||
Losse buis | diameter | 0.91.2mm | |||||
materiaal | / | ||||||
Buitenschede | materiaal | PVC/LSZH | |||||
diameter | 1.6*2.0-3.0*6.0mm | ||||||
Kabelgrootte (Hoogte * breedte) | / | ||||||
Kabelgewicht | 5.5-28.5KG | ||||||
De waaier van de installatietemperatuur (ºC) | -20+60 | ||||||
Verrichting en vervoertemperatuur (ºC) | -40+70 | ||||||
Min Bending Radius (mm) | Op lange termijn | 10D | |||||
Min Bending Straal (mm) |
Op korte termijn | 20D | |||||
Toelaatbaar min Treksterkte (N) |
Op lange termijn | 40 | |||||
Toelaatbaar min Treksterkte (N) |
Op korte termijn | 80 | |||||
Verbrijzelingslading (N/100mm) | Op lange termijn | 200 | |||||
Verbrijzelingslading (N/100mm) | op korte termijn | 1000 |
Standaardkleur van vezel en buis
Vezelstijl | Eenheid | SM G652 |
SM G652D |
MM. 50/125 |
MM. 62.5/125 |
MM. OM3-300 |
|
voorwaarde | NM | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
vermindering | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - | - | |||
Dispresion | 1550nm | Ps/(nm*km) | - | ≤18 | - | - | Dispresion |
1625nm | Ps/(nm*km) | - | ≤22 | - | - | ||
Bandbreedte | 850nm | MHZ.KM | - | - | >=400 | >=160 | Bandbreedte |
1300nm | MHZ.KM | - | - | >=800 | >=500 | ||
Nul verspreidingsgolflengte | NM | 1300-1324 | >=1302, ≤1322 |
- | - | >= 1295, ≤1320 |
|
Nul dispresionhelling | NM | ≤0.092 | ≤0.091 | - | - | - | |
PMD Maximum Individuele Fibr | ≤0.2 | ≤0.2 | - | - | ≤0.11 | ||
PMD-de Waarde van de Ontwerpverbinding | Ps (nm2*k m) |
≤0.12 | ≤0.08 | - | - | - | |
De golflengte λc van de vezelscheiding | NM | >= 1180, ≤1330 |
>=1180, ≤1330 |
- | - | - | |
Kabel sutoff golflengte λcc |
NM | ≤1260 | ≤1260 | - | - | - | |
MFD | 1310nm | um | 9.2+/0.4 | 9.2+/0.4 | - | - | - |
1550nm | um | 10.4+/0.8 | 10.4+/0.8 | - | - | - | |
Numeriek Opening (Na) |
- | - | 0,200+/ -0,015 |
0.275+/0. 015 |
0.200+/0 .015 |
||
Gemiddelde stap (van tweerichtings meting) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
Onregelmatigheden over vezel lengte en punt |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
Dicontinuity | |||||||
Verschilbackscatter coëfficiënt |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
Verminderingsuniformiteit | dB/km | ≤0.01 | ≤0.01 | ||||
Kern dimater | um | 50+/1.0 | 62.5+/2.5 | 50+/1.0 | |||
Bekledingsdiameter | um | 125.0+/0.1 | 125.0+/0.1 | 125.0+/0.1 | 125.0+/0.1 | 125.0+/0.1 | |
Bekledings niet-cirkelvormigheid | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
Deklaagdiameter | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
Het met een laag bedekken/vink concentrically fout |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
Het met een laag bedekken van niet cirkelvormigheid | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
Kern/bekledingsconentricityfout | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
Krul (straal) | um | ≤4 | ≤4 | - | - | - |
Verpakking & het Verschepen
Bedrijfprofiel
Dongguan tw-SCIE Co., Ltd heeft meer dan 20 jaar van productieervaring sinds zijn onderneming. Lange tijd, heeft tw-SCIE een reeks doeltreffende maatregelen in technologische ontwikkeling, productinnovatie, kwaliteitscontrole, intern beheer, en ondernemingsontwikkeling genomen. om productkwaliteit te verzekeren, heeft het bedrijf een kwaliteitsbeheersysteem op drie niveaus gevestigd, die van het bron en beheerspersoneel, die top-down kwaliteitssteekproeven, bottom-up kwaliteitsonderzoeken en 360 graadkwaliteit toezicht op het volledige systeem goedkeuren om nul tekort van het product te verzekeren beginnen. Geef subtiel collectieve waarden en bedrijfsfilosofie tot werknemers door, en creeer een hoogst samenhangend en loyaal aantal arbeidskrachten. Vandaag, heeft het bedrijf een groot aantal van technisch personeel en ervaren beheerspersoneel, die stevige fundamenten voor de duurzame ontwikkeling van de onderneming leggen.
Onze voordelen
1. Zeer integere onderneming (90%-stamgasten).
2. Goede kwaliteit met EXW-prijs (de professionele fabrikant van A).
3. Kortste levertijd (1000km FTTH enkel behoefte 1 dag).
4. QC: ISO 9002, ROHS, BEREIK.
5. MOQ is 1KM.
6. Exclusief testlaboratorium begrote 3,000,000RMB
7. Vrije verstrekte steekproeven.
8. Aangepast.
Het oplossen van uw probleem is onze prioriteit, pls gevoel vrij om ons te contacteren!
