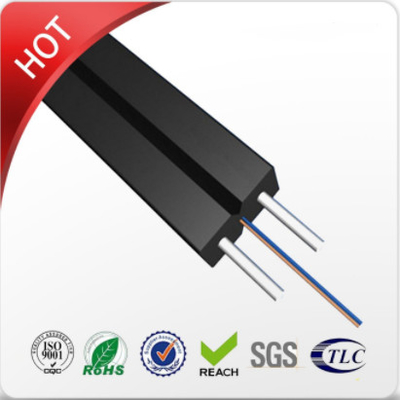

LSZH-versterkt de Kabel van de Schedeftth Optische Vezel met Staaldraad FRP
Toepassing
3. Geschikt voor vloerverbinding.
Kenmerken
1. 250um vezel.
2. FRP/KFRP.
3. LSZH-schede.
De details van de kabelbouw
| Punten | Beschrijving | ||||||
| Aantal vezel | 2-24cores | ||||||
| Vezel | type | G652D/G657A/Multimode | |||||
| diameter | 250µm | ||||||
| Sterktelid | materia | Kevlargaren | |||||
| Losse buis | diameter | 0.91.2mm | |||||
| materiaal | / | ||||||
| Buitenschede | materiaal | PVC/LSZH | |||||
| diameter | 1.6*2.0-3.0*6.0mm | ||||||
| Kabelgrootte (Hoogte * breedte) | / | ||||||
| Kabelgewicht | 5.5-28.5KG | ||||||
| De waaier van de installatietemperatuur (ºC) | -20+60 | ||||||
| Verrichting en vervoertemperatuur (ºC) | -40+70 | ||||||
| Min Bending Radius (mm) | Op lange termijn | 10D | |||||
| Min Bending Straal (mm) |
Op korte termijn | 20D | |||||
| Toelaatbaar min Treksterkte (N) |
Op lange termijn | 40 | |||||
| Toelaatbaar min Treksterkte (N) |
Op korte termijn | 80 | |||||
| Verbrijzelingslading (N/100mm) | Op lange termijn | 200 | |||||
| Verbrijzelingslading (N/100mm) | op korte termijn | 1000 | |||||
Standaardkleur van vezel en buis
| Vezelstijl | Eenheid | SM G652 |
SM G652D |
MM. 50/125 |
MM. 62.5/125 |
MM. OM3-300 |
|
| voorwaarde | NM | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| vermindering | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - | - | |||
| Dispresion | 1550nm | Ps/(nm*km) | - | ≤18 | - | - | Dispresion |
| 1625nm | Ps/(nm*km) | - | ≤22 | - | - | ||
| Bandbreedte | 850nm | MHZ.KM | - | - | >=400 | >=160 | Bandbreedte |
| 1300nm | MHZ.KM | - | - | >=800 | >=500 | ||
| Nul verspreidingsgolflengte | NM | 1300-1324 | >=1302, ≤1322 |
- | - | >= 1295, ≤1320 |
|
| Nul dispresionhelling | NM | ≤0.092 | ≤0.091 | - | - | - | |
| PMD Maximum Individuele Fibr | ≤0.2 | ≤0.2 | - | - | ≤0.11 | ||
| PMD-de Waarde van de Ontwerpverbinding | Ps (nm2*k m) |
≤0.12 | ≤0.08 | - | - | - | |
| De golflengte λc van de vezelscheiding | NM | >= 1180, ≤1330 |
>=1180, ≤1330 |
- | - | - | |
| Kabel sutoff golflengte λcc |
NM | ≤1260 | ≤1260 | - | - | - | |
| MFD | 1310nm | um | 9.2+/0.4 | 9.2+/0.4 | - | - | - |
| 1550nm | um | 10.4+/0.8 | 10.4+/0.8 | - | - | - | |
| Numeriek Opening (Na) |
- | - | 0,200+/ -0,015 |
0.275+/0. 015 |
0.200+/0 .015 |
||
| Gemiddelde stap (van tweerichtings meting) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Onregelmatigheden over vezel lengte en punt |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Dicontinuity | |||||||
| Verschilbackscatter coëfficiënt |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Verminderingsuniformiteit | dB/km | ≤0.01 | ≤0.01 | ||||
| Kern dimater | um | 50+/1.0 | 62.5+/2.5 | 50+/1.0 | |||
| Bekledingsdiameter | um | 125.0+/0.1 | 125.0+/0.1 | 125.0+/0.1 | 125.0+/0.1 | 125.0+/0.1 | |
| Bekledings niet-cirkelvormigheid | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Deklaagdiameter | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Het met een laag bedekken/vink concentrically fout |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Het met een laag bedekken van niet cirkelvormigheid | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Kern/bekledingsconentricityfout | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Krul (straal) | um | ≤4 | ≤4 | - | - | - | |
Verpakking & het Verschepen
Bedrijfprofiel
Dongguan tw-SCIE Co., Ltd is een high-tech onderneming die zich in het onderzoek en de ontwikkeling, productie, verwerking, verkoop en netwerktechniek specialiseren van optische vezel communicatie producten, en heeft onafhankelijke de invoer en de uitvoerrechten. Het bedrijf heeft een groep loyale, specifieke, wijze, sterke professionele en technische talenten, geëngageerd aan het volgen van de communicatie van de wereld geavanceerde optische productenontwikkeling en de toepassing. Het bedrijf R&D, productie, beheer van de belangrijkste producten is etc. optische vezel, optische kabel, optische zendontvanger, optische MODEM. De producten worden wijd gebruikt in mededeling, stroom, spoorweg, militaire en andere verwante afdelingen, die naar Frankrijk, India, Singapore, Maleisië en andere landen wordt uitgevoerd.
Onze voordelen
1. Zeer integere onderneming (90%-stamgasten).
2. Goede kwaliteit met EXW-prijs (de professionele fabrikant van A).
3. Kortste levertijd (1000km FTTH enkel behoefte 1 dag).
4. QC: ISO 9002, ROHS, BEREIK.
5. MOQ is 1KM.
6. Exclusief testlaboratorium begrote 3,000,000RMB
7. Vrije verstrekte steekproeven.
8. Aangepast.
Het oplossen van uw probleem is onze prioriteit, pls gevoel vrij om ons te contacteren!
