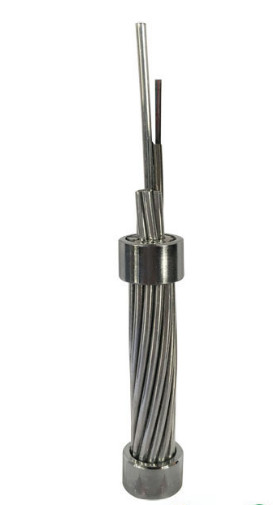

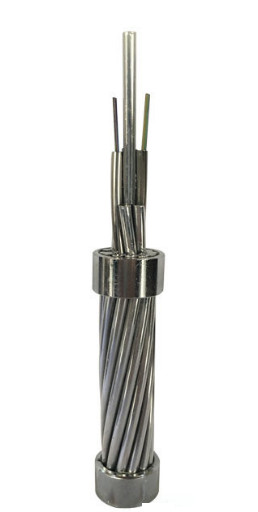

Optische Kabel van de Stranedopgw de Waterdichte Vezel, Samengestelde Luchtgronddraad 205kN RTS

Technische Beschrijvingen voor Optische Vezelkabel

Draad van de optische vezel is de samengestelde luchtgrond (OPGW) een luchtgronddraad die optische vezel bevatten. Het heeft veelvoudige functies zoals luchtgronddraad en optische mededeling. Het wordt hoofdzakelijk gebruikt voor communicatielijnen van 110KV, 220KV, 500KV, 750KV en nieuw luchttransmissiesysteem met hoog voltage. Het kan ook worden gebruikt om de bestaande grondlijnen van het oude luchthoogspanningstransmissiesysteem te vervangen, de optische communicatielijn toe te voegen, korte tijdstroom over te brengen en antibliksembescherming te bieden. Andere structuren kunnen op verzoek worden aangepast.

1. Vervang bestaande luchtgronddraden, bevorderend communicatielijnen van machtssystemen.

2. Synchroon plan en ontwerp met gronddraad wanneer de nieuwe luchtmachtslijnen moeten worden geconstrueerd

3. Voorzie de roestvrije eenheid van de buisvezel van optimale bescherming

4. Het kort:sluitenstroom van de gedrags grote fout en het bieden van bliksembescherming

5. Geschikt voor toepassing in de telling van de hihvezel en de super lijnen van de hoogspanningsmacht

6. De gelijke met gunstig spanning-verzakt van de wegstromende gronddraad.

Toepassing

Draad van de optische vezel is de samengestelde grond [OPGW] geschikt voor installatie op nieuwe machtslijnen met dubbele functie van gronddraad en mededeling. Vooral voor installatie op normale voitage en de buitengewoon hoge lijnen van de voltagemacht. OPGW kan conventionele gronddraad van oude machtslijn met stijgende vezel communicatie functie vervangen. Zij leiden kortsluitingstroom en verstrekken bliksemweerstand.

Optische Vezelkenmerken

De optische, geometrische, mechanische en milieukenmerken van de optische vezel van itu-t zullen G.652.D overeenstemming met onderstaande lijst zijn:

Kenmerken			Gespecificeerde Waarden	Eenheden
Optische Kenmerken
De diameter van het wijzegebied		bij 1310nm	9.1±0.5	µm
		bij 1550nm	10.3 ± 0,7	mm
Verminderingscoëfficiënt		bij 1310nm	≤0.36	dB/km
		bij 1550nm	≤0.23	dB/km
Verminderings niet-uniformiteit			≤0.05	dB
Nul verspreidingsgolflengte (λ0)			1300 ~1324	NM
Maximum nul verspreidingshelling (S0max)			≤0.092	ps/(NM2·km)
De verspreidingscoëfficiënt van de polarisatiewijze (PMDQ)			≤0.2
Snijd golflengte (λcc) af			≤1260	NM
Verspreidingscoëfficiënt		1288~1339nm	≤3.5	ps/(NM·km)
		1550nm	≤18	ps/(NM·km)
Efficiënte groepsindex van breking (Neff)		bij 1310nm	1,466	-
		bij 1550nm	1,467	-
Geometrisch kenmerk
Bekledingsdiameter			125.0±1.0	µm
Bekledings niet-cirkelvormigheid			≤1.0	%
Deklaagdiameter			245.0±10.0	µm
Deklaag-bekleding concentriciteitsfout			≤12.0	µm
Deklaag niet-cirkelvormigheid			≤6.0	%
Kern-bekleding concentriciteitsfout			≤0.8	µm
Bekleding/deklaagconcentriciteitsfout			≤12.0	µm
Mechanisch kenmerk
Het krullen			≥4	m
Bewijsspanning			≥0.69	GPa
De kracht van de deklaagstrook	Gemiddelde waarde		1.0-5.0	N
	Piekwaarde		1.3-8.9	N
Macro buigend verlies	Ф60mm, 100 cirkels, bij 1550nm		≤0.05	dB
	Ф32mm, cirkels 1, bij 1550nm		≤0.05	dB

Kenmerken van Kabel

Kabelbouw en Parameter

Luchtdiegronddraad van aluminium-beklede staaldraad (ZOALS) wordt gemaakt en roestvrij staalbuis die optische vezel bevatten.

3.2Cable type: Opgw-48b1.3-190 [205; 185.4]

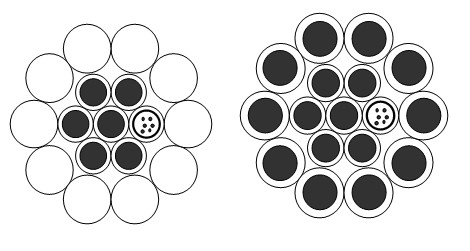

3.2.1 dwarsdoorsnede van OPGW

Vezel en de Losse Identificatie van de Buiskleur

De individuele vezel en de losse buizen zullen overeenstemming met standaard tia/eia-598-a en de kleurencode zoals hieronder.

Staalbuis 1 (No.1-12-vezels): Enige wijze optische vezel (SM)

Vezelkleuren

Staalbuis 2 (No.13-24-vezels): Enige wijze optische vezel (SM)

Één zwarte traceur (50mm hoogte)

Staalbuis 3 (No.25-36-vezels): Enige wijze optische vezel (SM)

Één zwarte traceur (100mm hoogte)

Staalbuis 4 (No.37-48-vezels): Enige wijze optische vezel (SM)

Één zwarte traceur (150mm hoogte)

Verpakking en het Verschepen

OPGW zal strak en uniform gekronkeld op een sterke houten-ijzerspoel zijn die met ANSI/AA 53-1981 of gelijke in overeenstemming is. De spoel zal met de latten van het stout houten-ijzer zijn achtergebleven om OPGW schade te verhinderen in het gewone verschepen, behandeling, opslag en het vastbinden van verrichtingen.

Tekening van Spoel

Volgens lengte van kabel, kiezen wij verschillende typespoel (D, D, B, w1, w2) voor ladingskabel.
