Kenmerken

Specificaties

Vezeltelling: 12-72 vezels

Vezel: G652D, G657A1, G657A2

Kabeldiameter: 918.2mm

Buigende Straal: 25 keer de kabeldiameter

Toepassing: Telecommunicatie, Antenne, Telecommunicatie, Netwerk

Pakket: ijzer-houten spoel

Werktemperatuur: -40°C aan + 70°C

Certificering: ISO9001/CE/ROHS

Markeren:

OPGW-Vezelkabel

waterdichte vezel optische kabel

Basis informatie

Plaats van herkomst: dongguan, Guangdong, China (Vasteland)

Merknaam: TW-SCIE or OEM

Certificering: SGS ROHS REACH ISO

Modelnummer: OPGW

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: Houten trommel

Levertijd: 15 het werkdagen

Betalingscondities: L/C, T/T, D/A, D/P, Western Union, MoneyGram

Levering vermogen: 2000 km/per-dag

Galerij

Samengestelde OPGW-laag voor lange glasvezelkabels - niet-circulair voor telecommunicatie

Productomschrijving

Technische specificaties van glasvezelkabel

De optische, geometrische, mechanische en milieueigenschappen van de ITU-T G.652De optische vezels moeten voldoen aan de onderstaande tabel.

Optische vezelkenmerken

Kenmerken			Specifieke waarden	Eenheden
Optische kenmerken
Diameter van het modusveld		bij 1310 nm	9.1±0.5	μm
Diameter van het modusveld		bij 1550 nm	10.3 ± 0.7	mm
Verminderingscoëfficiënt		bij 1310 nm	≤ 0.36	dB/km
Verminderingscoëfficiënt		bij 1550 nm	≤ 0.23	dB/km
Niet-eenvormigheid van de verzwakking			≤ 0.05	dB
Nul verspreidingsgolflengte (λ)₀)			1300 ¥1324	nm
Maximale nulverspreidingshoek (S)_{0 max})			≤ 0.092	ps/(nm²·km)
Verspreidingscoëfficiënt in polariseringsmodus (PMD)_Q)			≤ 0.2
Afscheidingsgolflengte (λ)_cc)			≤ 1260	nm
Dispersiescoëfficiënt		1288 ∼ 1339 nm	≤ 3.5	ps/(nm·km)
Dispersiescoëfficiënt		1550 nm	≤ 18	ps/(nm·km)
Effectieve groepsbrekingsindex (N)_eff)		bij 1310 nm	1.466	- Wat?
Effectieve groepsbrekingsindex (N)_eff)		bij 1550 nm	1.467	- Wat?
Geometrische kenmerken
Diameter van de bekleding			125.0±1.0	μm
Niet-circulaire bekleding			≤ 1.0	%
Diameter van de coating			245.0±10.0	μm
Fout van concentriciteit van de coating-overkleding			≤ 12.0	μm
Niet-circulaire coating			≤ 6.0	%
Fout van concentrisiteit van de kernbekleding			≤ 0.8	μm
Fout van de concentriciteit van de bekleding / coating			≤ 12.0	μm
Mechanische eigenschappen
Curling			≥ 4	m
Bewijs van belasting			≥ 0.69	GPa
Kracht van de coating strip	Gemiddelde waarde		1.0-5.0	N
Kracht van de coating strip	Piekwaarde		1.3-8.9	N
Macro-buigverlies	F60mm, 100 cirkels, bij 1550nm		≤ 0.05	dB
Macro-buigverlies	F32mm, 1 cirkel, bij 1550nm		≤ 0.05	dB

Kenmerken van de kabel

Kabelconstructie en parameter

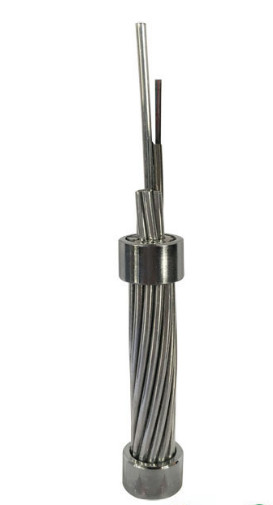

Overhoofdgronddraad van aluminium beklede stalen draad (AS) en roestvrijstalen buis met optische vezels.

Kabeltype: OPGW-48B1.3-190[205;185.4)

dwarsdoorsnede van OPGW

Samengestelde OPGW-laag voor lange glasvezelkabels - niet-circulair voor telecommunicatie 0

Structuur		Materiaal	- Nee, dat is niet waar.	Materiaaldiameter
	Zuivel	G.652.D	48
	Centrum	20% AS-draad	1	Diameter	4.0 mm
	Layer 1	SUS-buis	4	Diameter	4.0 mm
	Layer 1	20% AS-draad	2	Diameter	4.0 mm
	Layer 2	20% AS-draad	12	Diameter	4.0 mm

Specificatie van OPGW

Artikel 2			Technische gegevens
Stranded			Kern, laag 1, laag 2
Richting van het stranden			Buitenste laag is rechterhand
Kabeldiameter (nominaal)			20.0 mm
Kabelgewicht (ongeveer)			1365 kg/km
Ondersteunende doorsnede		AS Draad	188.5 mm²
Nominale treksterkte (RTS)			205 kN
Elasticiteitsmodule (E-module)			162.0kN/mm²
Coëfficiënt thermische verlenging			13.0 × 10^-6/K
Maximale werkdruk (40% RTS)			82.0kN
Alledaagse stress (EDS) (18% 25% RTS)			360,9 tot 51,25 kN
Gelijkstroomweerstand bij 20°C			0.442 ohm/km
Korte tijdstroom (1,0s, 40°C ∼200°C)			13.62kA
Kortstroomcapaciteit I²t			185.4kA2s
Minimale buigradius	Installatie		30 keer de kabeldiameter
	Operatie		15 keer de kabeldiameter
Temperatuurbereik	Installatie		-10°C~+60°C
	Opberging en verzending		-40°C~+60°C
	Operatie		-40°C~+80°C

Identificatie van de kleur van de vezels en losse buizen

De individuele vezels en losse buizen moeten voldoen aan de norm TIA/EIA-598-A en de kleurencode als hieronder.

Staalbuis 1 (vezels van nr. 1-12): enkelmodusoptische vezels (SM)

Kleuren van vezels

Nee, dat is niet zo.	1	2	3	4	5	6	7	8	9	10	11	12
Kleur	Blauw	Oranje	Groen	Bruin	Grijs	Wit	Rood	De natuur	Geel	Violet	Roze	Aqua

Staalbuis 2 (vezels van de nummers 13 tot en met 24): enkelmodus-optische vezels (SM)

Eén zwarte tracer (50 mm afstand)

Nee, dat is niet zo.

Kleur

Blauw

Oranje

Groen

Bruin

Grijs

Wit

Rood

De natuur

Geel

Violet

Roze

Aqua

▌

Staalbuis 3 (vezels van de nummers 25 tot en met 36): enkelmodusoptische vezels (SM)

Eén zwarte tracer (100 mm afstand)

Nee, dat is niet zo.

Kleur

Blauw

Oranje

Groen

Bruin

Grijs

Wit

Rood

De natuur

Geel

Violet

Roze

Aqua

▌

Staalbuis 4 (vezels van de nummers 37 tot en met 48): enkelmodus-optische vezels (SM)

Een zwarte tracer (150 mm afstand)

Nee, dat is niet zo.

Kleur

Blauw

Oranje

Groen

Bruin

Grijs

Wit

Rood

De natuur

Geel

Violet

Roze

Aqua

▌

Verpakking en verzending

Name: Samengestelde OPGW-laag voor lange glasvezelkabels - niet-circulair voor telecommunicatie
Brand: DONGGUAN TW-SCIE CO., LTD.
SKU: OPGW
Price: 184.60 USD
Availability: InStock

Standaardverpakking
