Technische Beschrijvingen voor Optische Vezelkabel
1. Optische Vezelkenmerken
De optische, geometrische, mechanische en milieukenmerken van de optische vezel van itu-t zullen G.652.D overeenstemming met onderstaande lijst zijn:
| Kenmerken |
Gespecificeerde Waarden |
Eenheden |
| Optische Kenmerken |
| De diameter van het wijzegebied |
bij 1310nm |
9.1±0.5 |
µm |
| bij 1550nm |
10.3 ± 0,7 |
mm |
| Verminderingscoëfficiënt |
bij 1310nm |
≤0.36 |
dB/km |
| bij 1550nm |
≤0.23 |
dB/km |
| Verminderings niet-uniformiteit |
≤0.05 |
dB |
| Nul verspreidingsgolflengte (λ0) |
1300 ~1324 |
NM |
| Maximum nul verspreidingshelling (S0max) |
≤0.092 |
ps/(NM2·km) |
| De verspreidingscoëfficiënt van de polarisatiewijze (PMDQ) |
≤0.2 |
 |
| Snijd golflengte (λcc) af |
≤1260 |
NM |
| Verspreidingscoëfficiënt |
1288~1339nm |
≤3.5 |
ps/(NM·km) |
| 1550nm |
≤18 |
ps/(NM·km) |
| Efficiënte groepsindex van breking (Neff) |
bij 1310nm |
1,466 |
- |
| bij 1550nm |
1,467 |
- |
| Geometrisch kenmerk |
| Bekledingsdiameter |
125.0±1.0 |
µm |
| Bekledings niet-cirkelvormigheid |
≤1.0 |
% |
| Deklaagdiameter |
245.0±10.0 |
µm |
| Deklaag-bekleding concentriciteitsfout |
≤12.0 |
µm |
| Deklaag niet-cirkelvormigheid |
≤6.0 |
% |
| Kern-bekleding concentriciteitsfout |
≤0.8 |
µm |
| Bekleding/deklaagconcentriciteitsfout |
≤12.0 |
µm |
| Mechanisch kenmerk |
| Het krullen |
≥4 |
m |
| Bewijsspanning |
≥0.69 |
GPa |
| De kracht van de deklaagstrook |
Gemiddelde waarde |
1.0-5.0 |
N |
| Piekwaarde |
1.3-8.9 |
N |
| Macro buigend verlies |
Ф60mm, 100 cirkels, bij 1550nm |
≤0.05 |
dB |
| Ф32mm, cirkels 1, bij 1550nm |
≤0.05 |
dB |
| |
|
|
|
|

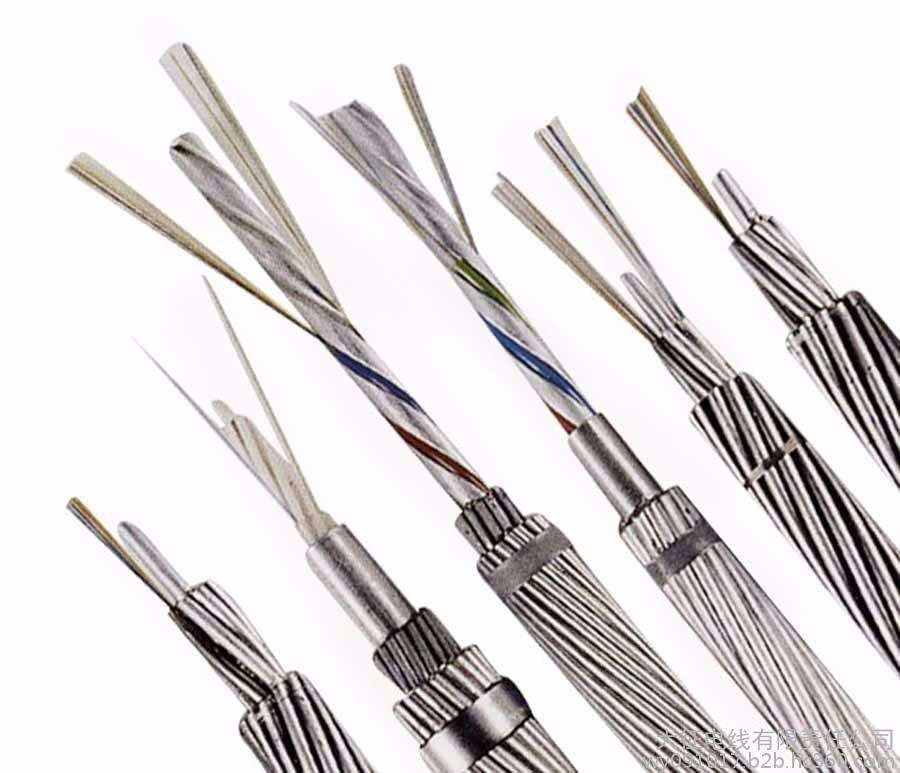

2. Kenmerken van Kabel
2.1 kabelbouw en Parameter

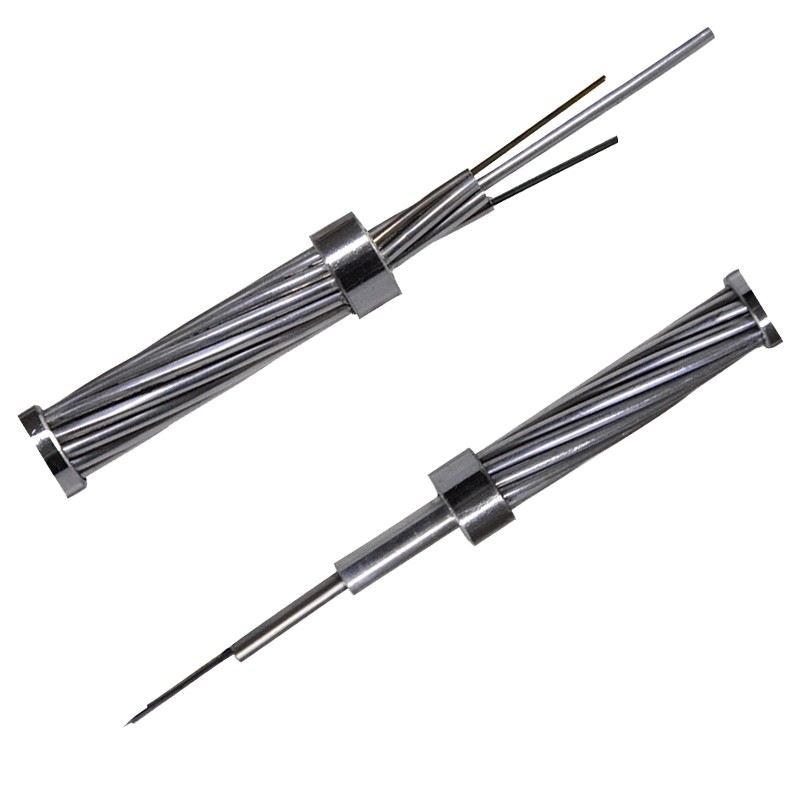

Luchtdiegronddraad van aluminium-beklede staaldraad (ZOALS) wordt gemaakt en roestvrij staalbuis die optische vezel bevatten.
3.2Cable type: Opgw-48b1.3-190 [205; 185.4]
3.2.1 dwarsdoorsnede van OPGW
| Structuur |
|
Materiaal |
Nr. |
Materiële Diameter |
| Vezel |
G.652.D |
48 |
|
| Centrum |
20%AS draad |
1 |
Diameter |
4.0mm |
| Laag 1 |
SUS-Buis |
4 |
Diameter |
4.0mm |
| 20%AS draad |
2 |
Diameter |
4.0mm |
| Laag 2 |
20%AS draad |
12 |
Diameter |
4.0mm |
2.2.1 specificatie van OPGW
| Punten |
Technische Gegevens |
| Vastgelopen |
Kern, laag 1, laag 2 |
| Het vastlopen van richting |
De buitenlaag is rechts |
| (Nominale) kabeldiameter |
20.0mm |
| Kabelgewicht (ong.) |
1365kg/km |
| Ondersteunende Dwarsdoorsnede |
ALS Draad |
188.5mm2 |
| Geschatte Treksterkte (RTS) |
205kN |
| Modulus van Elasticiteit (e-Modulus) |
162.0kN/mm2 |
| Thermische Verlengingscoëfficiënt |
13.0×10-6/K |
| Maximum het Werk Spanning (40%RTS) |
82.0kN |
| Dagelijkse Spanning (EDS) (18%~25%RTS) |
36.9~51.25kN |
| Gelijkstroom-Weerstand bij 20℃ |
0,442 ohm/km |
| Korte tijdstroom (1.0s, 40℃~200℃) |
13.62kA |
| Korte tijd huidige Capaciteit I2 t |
185.4kA ² s |
| Minimum buigende straal |
Installatie |
30 keer van kabeldiameter |
| Verrichting |
15 keer van kabeldiameter |
| Temperatuurwaaier |
Installatie |
-10℃~+60℃ |
| Opslag & het verschepen |
-40℃~+60℃ |
| Verrichting |
-40℃~+80℃ |
| |
|
|
|
3. Vezel en de Losse Identificatie van de Buiskleur
De individuele vezel en de losse buizen zullen overeenstemming met standaard tia/eia-598-a en de kleurencode zoals hieronder.
Staalbuis 1 (No.1-12-vezels): Enige wijze optische vezel (SM)
Vezelkleuren
| Nr. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Kleur |
Blauw |
Sinaasappel |
Groen |
Bruin |
Grijs |
Wit |
Rood |
Aard |
Geel |
Viooltje |
Roze |
Aqua |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Staalbuis 2 (No.13-24-vezels): Enige wijze optische vezel (SM)
Één zwarte traceur (50mm hoogte)
| Nr. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Kleur |
Blauw |
Sinaasappel |
Groen |
Bruin |
Grijs |
Wit |
Rood |
Aard |
Geel |
Viooltje |
Roze |
Aqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Staalbuis 3 (No.25-36-vezels): Enige wijze optische vezel (SM)
Één zwarte traceur (100mm hoogte)
| Nr. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Kleur |
Blauw |
Sinaasappel |
Groen |
Bruin |
Grijs |
Wit |
Rood |
Aard |
Geel |
Viooltje |
Roze |
Aqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Staalbuis 4 (No.37-48-vezels): Enige wijze optische vezel (SM)
Één zwarte traceur (150mm hoogte)
| Nr. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Kleur |
Blauw |
Sinaasappel |
Groen |
Bruin |
Grijs |
Wit |
Rood |
Aard |
Geel |
Viooltje |
Roze |
Aqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
4. Verpakking en het Verschepen
OPGW zal strak en uniform gekronkeld op een sterke houten-ijzerspoel zijn die met ANSI/AA 53-1981 of gelijke in overeenstemming is. De spoel zal met de latten van het stout houten-ijzer zijn achtergebleven om OPGW schade te verhinderen in het gewone verschepen, behandeling, opslag en het vastbinden van verrichtingen.
Tekening van Spoel
Volgens lengte van kabel, kiezen wij verschillende typespoel (D, D, B, w1, w2) voor ladingskabel.
5. Ecologisch
Het hoogtepunt voldoet aan het systeem van ISO14001, van RoHS en OHSAS18001-
6. Installatieaanbevelingen
Installatieprocedure:
Men adviseert dat IEEE-de Norm 524-1992 en ons bedrijf adviseerden de procedures voor de installatie van OPGW worden gebruikt.
