De multiwijzepbt Type OPGW Optische Grote Diameter van de Gronddraad en de Vezel Optische Kabel van de Vezelcapaciteit

OPGW is een type van kabelstructuur met samenstelling van optische transmissie en luchtgronddraad voor machtstransmissie. Zijn het werken in de lijn van de machtstransmissie zowel als optische vezelkabel als luchtgronddraad die bescherming kunnen bieden van bliksem staking en het leiden van kortsluitingmunt. OPGW bestaat uit de optische eenheid van de roestvrij staalbuis, het staaldraad van de aluminiumbekleding, de draad van de aluminiumlegering. Het heeft de de centrale structuur en laag van de roestvrij staalbuis vastlopend structuur. Wij kunnen de structuur volgens verschillende milieuvoorwaarde en klantenvereisten ontwerpen.

Toepassing

1.Optical draad van de vezel is de samengestelde grond [OPGW] geschikt voor installatie op nieuwe machtslijnen met dubbele functie van gronddraad en mededeling.

2.Adapt om de oude gronddraad en de nieuwe structuur van de draad van de hoogspanningsgrond te vervangen.

3.lighting de bescherming en leidt de kortsluitingstroom.

4.Optical vezel communicatie capaciteit.

Optische Vezelkenmerken

De optische, geometrische, mechanische en milieukenmerken van de optische vezel van itu-t zullen G.652.D overeenstemming met onderstaande lijst zijn:

Kenmerken			Gespecificeerde Waarden	Eenheden
Optische Kenmerken
De diameter van het wijzegebied		bij 1310nm	9.1±0.5	µm
		bij 1550nm	10.3 ± 0,7	mm
Verminderingscoëfficiënt		bij 1310nm	≤0.36	dB/km
		bij 1550nm	≤0.23	dB/km
Verminderings niet-uniformiteit			≤0.05	dB
Nul verspreidingsgolflengte (λ0)			1300 ~1324	NM
Maximum nul verspreidingshelling (S0max)			≤0.092	ps/(NM2·km)
De verspreidingscoëfficiënt van de polarisatiewijze (PMDQ)			≤0.2
Snijd golflengte (λcc) af			≤1260	NM
Verspreidingscoëfficiënt		1288~1339nm	≤3.5	ps/(NM·km)
		1550nm	≤18	ps/(NM·km)
Efficiënte groepsindex van breking (Neff)		bij 1310nm	1,466	-
		bij 1550nm	1,467	-
Geometrisch kenmerk
Bekledingsdiameter			125.0±1.0	µm
Bekledings niet-cirkelvormigheid			≤1.0	%
Deklaagdiameter			245.0±10.0	µm
Deklaag-bekleding concentriciteitsfout			≤12.0	µm
Deklaag niet-cirkelvormigheid			≤6.0	%
Kern-bekleding concentriciteitsfout			≤0.8	µm
Bekleding/deklaagconcentriciteitsfout			≤12.0	µm
Mechanisch kenmerk
Het krullen			≥4	m
Bewijsspanning			≥0.69	GPa
De kracht van de deklaagstrook	Gemiddelde waarde		1.0-5.0	N
	Piekwaarde		1.3-8.9	N
Macro buigend verlies	Ф60mm, 100 cirkels, bij 1550nm		≤0.05	dB
	Ф32mm, cirkels 1, bij 1550nm		≤0.05	dB

Specificatie van OPGW

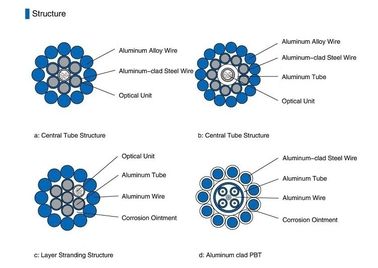

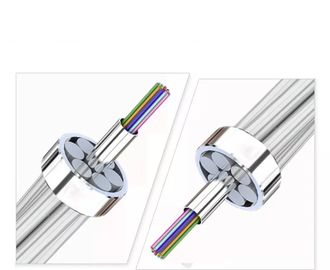

Productstructuur

Verpakking en het Verschepen

OPGW zal strak en uniform gekronkeld op een sterke houten-ijzerspoel zijn die met ANSI/AA 53-1981 of gelijke in overeenstemming is. De spoel zal met de latten van het stout houten-ijzer zijn achtergebleven om OPGW schade te verhinderen in het gewone verschepen, behandeling, opslag en het vastbinden van verrichtingen.

Volgens lengte van kabel, kiezen wij verschillende typespoel (D, D, B, w1, w2) voor ladingskabel.

Dongguan tw-SCIE Co., Ltd is een high-tech onderneming die zich in het onderzoek en de ontwikkeling, productie, verwerking, verkoop en netwerktechniek specialiseren van optische vezel communicatie producten, en heeft onafhankelijke de invoer en de uitvoerrechten. Het bedrijf heeft een groep loyale, specifieke, wijze, sterke professionele en technische talenten, geëngageerd aan het volgen van de communicatie van de wereld geavanceerde optische productenontwikkeling en de toepassing. Het bedrijf R&D, productie, beheer van de belangrijkste producten is etc. optische vezel, optische kabel, optische zendontvanger, optische MODEM. De producten worden wijd gebruikt in mededeling, stroom, spoorweg, militaire en andere verwante die afdelingen, naar Frankrijk, India, Singapore, Maleisië en andere landen wordt uitgevoerd.

Beste Waardevolle Klant,

Dank u voor het kiezen van ons bedrijf. Uw keus is onze richting en motivatie.

Tw-SCIE zal aanbiedingen haar klanten Hoogste Kwaliteit voortzetten; Technische deskundigheid; Redelijke Prijzen; & Korte Levertijd. Deze kwaliteiten hebben bijgedragen tot het groeiende aantal tevreden klanten.

Uw oprecht,

Tw-SCIE

ALS OM HET EVEN WELKE VRAGEN, GELIEVE VRIJ TE VOELEN OM DE V.S. TE CONTACTEREN!
