Technische specificaties van glasvezelkabel
Optische vezels Kenmerken
De kenmerken van de ITU-T G.652.D optische vezels, met inbegrip van de optische, geometrische, mechanische en milieuactiviteiten, moeten voldoen aan de onderstaande tabel.
| Kenmerken |
Specifieke waarden |
Eenheden |
| Optische kenmerken |
| Diameter van het modusveld |
bij 1310 nm |
9.1±0.5 |
μm |
| bij 1550 nm |
10.3 ± 0.7 |
mm |
| Verminderingscoëfficiënt |
bij 1310 nm |
≤ 0.36 |
dB/km |
| bij 1550 nm |
≤ 0.23 |
dB/km |
| Niet-eenvormigheid van de verzwakking |
≤ 0.05 |
dB |
| Nul verspreidingsgolflengte (λ)0) |
1300 ¥1324 |
nm |
| Maximale nulverspreidingshoek (S)0 max) |
≤ 0.092 |
ps/(nm2·km) |
| Verspreidingscoëfficiënt in polariseringsmodus (PMD)Q) |
≤ 0.2 |
|
| Afscheidingsgolflengte (λ)cc) |
≤ 1260 |
nm |
| Dispersiescoëfficiënt |
1288 ∼ 1339 nm |
≤ 3.5 |
ps/(nm·km) |
| 1550 nm |
≤ 18 |
ps/(nm·km) |
| Effectieve groepsbrekingsindex (N)eff) |
bij 1310 nm |
1.466 |
- Wat? |
| bij 1550 nm |
1.467 |
- Wat? |
| Geometrische kenmerken |
| Diameter van de bekleding |
125.0±1.0 |
μm |
| Niet-circulaire bekleding |
≤ 1.0 |
% |
| Diameter van de coating |
245.0±10.0 |
μm |
| Fout van concentriciteit van de coating-overkleding |
≤ 12.0 |
μm |
| Niet-circulaire coating |
≤ 6.0 |
% |
| Fout van concentrisiteit van de kernbekleding |
≤ 0.8 |
μm |
| Fout van de concentriciteit van de bekleding / coating |
≤ 12.0 |
μm |
| Mechanische eigenschappen |
| Curling |
≥ 4 |
m |
| Bewijs van belasting |
≥ 0.69 |
GPa |
| Kracht van de coating strip |
Gemiddelde waarde |
1.0-5.0 |
N |
| Piekwaarde |
1.3-8.9 |
N |
| Macro-buigverlies |
F60mm, 100 cirkels, bij 1550nm |
≤ 0.05 |
dB |
| F32mm, 1 cirkel, bij 1550nm |
≤ 0.05 |
dB |
| |
|
|
|
|
Kenmerken van de kabel
Kabelconstructie en parameter

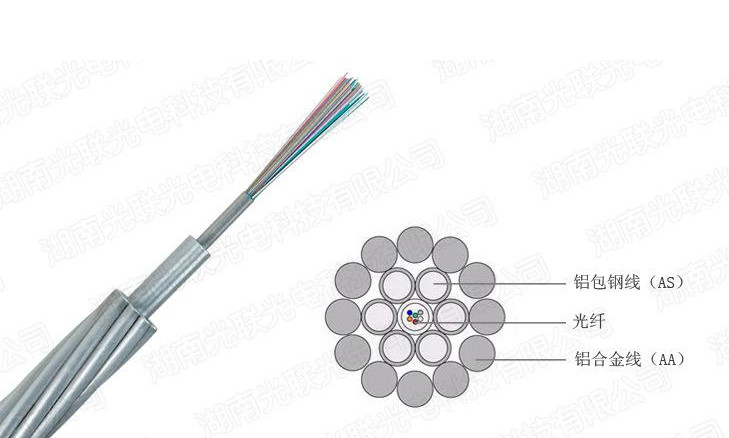

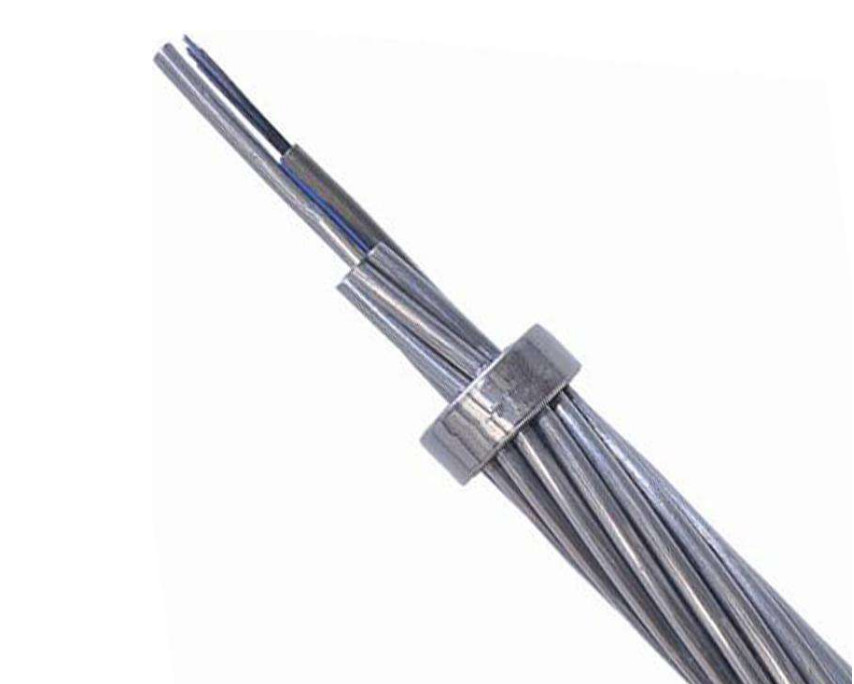

Overhoofdgronddraad van aluminium beklede stalen draad (AS) en roestvrijstalen buis met optische vezels.
Kabeltype: OPGW-48B1.3-190[205;185.4)

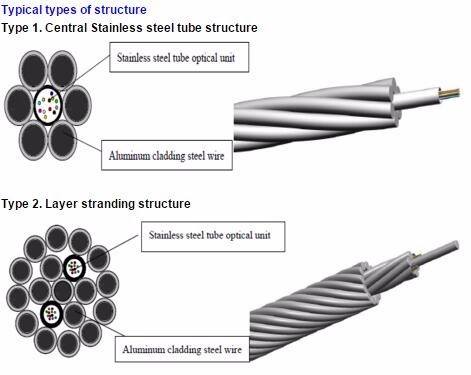

dwarsdoorsnede van OPGW
| Structuur |
|
Materiaal |
- Nee, dat is niet waar. |
Materiaaldiameter |
| Zuivel |
G.652.D |
48 |
|
| Centrum |
20% AS-draad |
1 |
Diameter |
4.0 mm |
| Layer 1 |
SUS-buis |
4 |
Diameter |
4.0 mm |
| 20% AS-draad |
2 |
Diameter |
4.0 mm |
| Layer 2 |
20% AS-draad |
12 |
Diameter |
4.0 mm |
Specificatie van OPGW
| Artikel 2 |
Technische gegevens |
| Stranded |
Kern, laag 1, laag 2 |
| Richting van het stranden |
Buitenste laag is rechterhand |
| Kabeldiameter (nominaal) |
20.0 mm |
| Kabelgewicht (ongeveer) |
1365 kg/km |
| Ondersteunende doorsnede |
AS Draad |
188.5 mm2 |
| Nominale treksterkte (RTS) |
205 kN |
| Elasticiteitsmodule (E-module) |
162.0kN/mm2 |
| Coëfficiënt thermische verlenging |
13.0 × 10-6/K |
| Maximale werkdruk (40% RTS) |
82.0kN |
| Alledaagse stress (EDS) (18% 25% RTS) |
360,9 tot 51,25 kN |
| Gelijkstroomweerstand bij 20°C |
0.442 ohm/km |
| Korte tijdstroom (1,0s, 40°C ∼200°C) |
13.62kA |
| Kortstroomcapaciteit I2t |
185.4kA2s |
| Minimale buigradius |
Installatie |
30 keer de kabeldiameter |
| Operatie |
15 keer de kabeldiameter |
| Temperatuurbereik |
Installatie |
-10°C~+60°C |
| Opberging en verzending |
-40°C~+60°C |
| Operatie |
-40°C~+80°C |
| |
|
|
|
FIber enLoosTUbe CgeurenIk...deeltje
De individuele vezels en losse buizen moeten voldoen aan de norm TIA/EIA-598-A en aan de volgende kleurcode.
Staalbuis 1 (vezels van nr. 1-12): enkelmodusoptische vezels (SM)
Kleuren van vezels
| Nee, dat is niet zo. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Kleur |
Blauw |
Oranje |
Groen |
Bruin |
Grijs |
Wit |
Rood |
De natuur |
Geel |
Violet |
Roze |
Aqua |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Staalbuis 2 (vezels van de nummers 13 tot en met 24): enkelmodus-optische vezels (SM)
Eén zwarte tracer (50 mm afstand)
| Nee, dat is niet zo. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Kleur |
Blauw |
Oranje |
Groen |
Bruin |
Grijs |
Wit |
Rood |
De natuur |
Geel |
Violet |
Roze |
Aqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Staalbuis 3 (vezels van de nummers 25 tot en met 36): enkelmodusoptische vezels (SM)
Eén zwarte tracer (100 mm afstand)
| Nee, dat is niet zo. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Kleur |
Blauw |
Oranje |
Groen |
Bruin |
Grijs |
Wit |
Rood |
De natuur |
Geel |
Violet |
Roze |
Aqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Staalbuis 4 (vezels van de nummers 37 tot en met 48): enkelmodus-optische vezels (SM)
Een zwarte tracer (150 mm afstand)
| Nee, dat is niet zo. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Kleur |
Blauw |
Oranje |
Groen |
Bruin |
Grijs |
Wit |
Rood |
De natuur |
Geel |
Violet |
Roze |
Aqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Aanbevelingen voor de installatie
Installatieprocedure:
We raden aan om IEEE Std 524-1992 en de procedures van ons bedrijf te gebruiken voor het installeren van OPGW.
Verpakking en verzending
Standaardverpakking: Houten trommels. 2000 m tot 6000 m/trommel of anderszins vereist.
