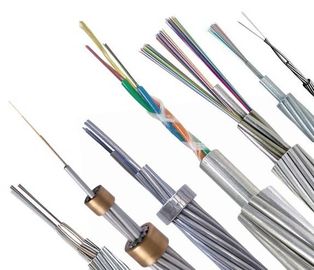

Draden van de optische Vezel de Samengestelde Luchtgrond (OPGW)
1. Algemeen
1.1 deze specificatie voldoet de vereisten van de Draden van de Optische Vezel Samengestelde Luchtgrond (OPGW) die aan klant voor gebruik buiten installatie moeten worden geleverd.
1.2 de optische vezelkabel zal aan de vereisten van deze specificatie en over het algemeen samenkomen of betere recentste normen voldoen:
ITU-T G.650: Definities en testmethodes voor lineaire, deterministische attributen van single-mode vezel en kabel
ITU-T G.652: Kenmerken van een single-mode optische vezel en een kabel
ITU-T G.655: Kenmerken van een non-zero verspreiding-verplaatste single-mode optische vezel en een kabel
CEI 60793-2-50 B1.3: Sectionele specificatie voor vezels van de klassenb de enige wijze
IEEE 1138: Standaardbouw van de Samengestelde Draden van de Vezel Optische Luchtgrond (OPGW) voor gebruik op de Lijnen van de Elektrisch Nutsmacht
ASTM B398: Standaardspecificatie voor Aluminum-Alloy 6201-T81-Draad voor Elektrodoeleinden
ASTM B 415: Standaardspecificatie voor hard-Getrokken aluminium-Beklede Staalleiders
ASTM B416: Specificatie voor concentrisch-Lay-Vastgelopen aluminium-Beklede Staalleiders
EIA/TIA-455: Standaardtestprocedures voor Optische Vezels, Kabels die, Omvormers, Sensoren, en Apparaten en andere Vezel Optische Componenten aansluiten eindigen
EIA 492A: Generische Specificatie voor Optische Golfgeleidervezels
EIA 472A: Sectionele Specificatie voor Vezel Optische Communicatie Kabels voor Buitenkant Luchtgebruik
2. Optische Vezelkenmerken
2.1 de optische, geometrische, mechanische en milieukenmerken van de optische vezel van itu-t zullen G.652 overeenstemming met onderstaande lijst zijn:
| Kenmerken |
Gespecificeerde Waarden |
Eenheden |
| Optische Kenmerken |
| De diameter van het wijzegebied |
bij 1310nm |
9.1±0.5 |
µm |
| bij 1550nm |
10.3 ± 0,7 |
mm |
| Verminderingscoëfficiënt |
bij 1310nm |
≤0.36 |
dB/km |
| bij 1550nm |
≤0.22 |
dB/km |
| Verminderings niet-uniformiteit |
≤0.05 |
dB |
| Nul verspreidingsgolflengte (λ0) |
1300 ~1324 |
NM |
| Maximum nul verspreidingshelling (S0max) |
≤0.092 |
ps/(NM2·km) |
| De verspreidingscoëfficiënt van de polarisatiewijze (PMDQ) |
≤0.2 |
|
| Snijd golflengte (λcc) af |
≤1260 |
NM |
| Verspreidingscoëfficiënt |
1288~1339nm |
≤3.5 |
ps/(NM·km) |
| 1550nm |
≤18 |
ps/(NM·km) |
| Efficiënte groepsindex van breking (Neff) |
bij 1310nm |
1,466 |
- |
| bij 1550nm |
1,467 |
- |
| Geometrisch kenmerk |
| Bekledingsdiameter |
125.0±1.0 |
µm |
| Bekledings niet-cirkelvormigheid |
≤1.0 |
% |
| Deklaagdiameter |
245.0±10.0 |
µm |
| Deklaag-bekleding concentriciteitsfout |
≤12.0 |
µm |
| Deklaag niet-cirkelvormigheid |
≤6.0 |
% |
| Kern-bekleding concentriciteitsfout |
≤0.8 |
µm |
| Bekleding/deklaagconcentriciteitsfout |
≤12.0 |
µm |
| Mechanisch kenmerk |
| Het krullen |
≥4 |
m |
| Bewijsspanning |
≥0.69 |
GPa |
| De kracht van de deklaagstrook |
Gemiddelde waarde |
1.0-5.0 |
N |
| Piekwaarde |
1.3-8.9 |
N |
| Macro buigend verlies |
Ф60mm, 100 cirkels, bij 1550nm |
≤0.05 |
dB |
| Ф32mm, cirkels 1, bij 1550nm |
≤0.05 |
dB |
| |
|
|
|
|
3. Kenmerken van Kabel
3.1 kabelbouw en Parameter

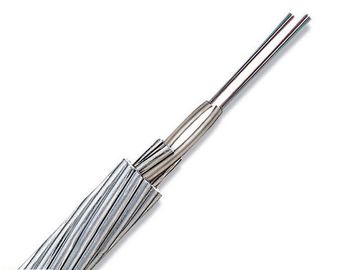

Luchtdiegronddraad van aluminium-beklede staaldraad (ZOALS) wordt gemaakt en roestvrij staalbuis die optische vezel bevatten.
3.2Cable type: Opgw-12b1-75 [82,8; 47.4]
3.2.1 dwarsdoorsnede van OPGW
| Structuur |
|
Materiaal |
Nr. |
Materiële Diameter |
| Vezel |
G.652 |
12 |
- |
| Centrum |
SUS-Buis |
1 |
Diameter |
4.0mm |
| Laag 1 |
23%AS draad |
6 |
Diameter |
4.0mm |
3.2.1 specificatie van OPGW
| Punten |
Technische Gegevens |
|
Vastgelopen
|
Kern, laag 1 |
| Het vastlopen van richting |
De buitenlaag is rechts |
| (Nominale) kabeldiameter |
12,0 mm |
| Kabelgewicht (ong.) |
504 kg/km |
| Ondersteunende Dwarsdoorsnede |
ALS Draad |
75,4 mm2 |
| Geschatte Treksterkte (RTS) |
91.0kN |
| Modulus van Elasticiteit (e-Modulus) |
149.0Gpa |
| Thermische Verlengingscoëfficiënt |
12.9×10-6/K |
| Maximum het Werk Spanning (40%RTS) |
33.12kN |
| Dagelijkse Spanning (EDS) (16~25%RTS) |
13.24~20.7kN |
| Gelijkstroom-Weerstand bij 20℃ |
1,008 ohm/km |
| Korte tijdstroom (1.0s, 40℃~300℃) |
6.9kA |
| Korte tijd huidige Capaciteit (I2 t) |
47.4kA ² s |
| Minimum buigende straal |
Installatie |
25 keer van kabeldiameter |
| Verrichting |
15 keer van kabeldiameter |
| Temperatuurwaaier |
Installatie |
-10℃~+50℃ |
| Opslag & het verschepen |
-40℃~+80℃ |
| Verrichting |
-40℃~+80℃ |
| |
|
|
|
4. Vezel en de Losse Identificatie van de Buiskleur
De individuele vezel en de losse buizen zullen overeenstemming met standaard tia/eia-598-a en de kleurencode zoals hieronder.
Vezelkleuren
| Nr. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Kleur |
Blauw |
Sinaasappel |
Groen |
Bruin |
Grijs |
Wit |
Rood |
Aard |
Geel |
Viooltje |
Roze |
Aqua |
| |
|
|
|
|
|
|
|
|
|
|
|
|
5. MechanischeenMilieutest.
De OPGW-kabel zal met succes de volgende tests overgaan die niet moeten gekozen allen. De volgende testpunten zullen binnen volgens overeenkomstige verwijzing worden uitgevoerd.
| Nr |
Punt |
Verwijzing |
| OPGW-tests |
| 1 |
Scheidingsgolflengte |
IEEE-Norm 1138 |
| 2 |
De test van de watertoegang |
IEEE-Norm 1138 |
| 3 |
Lekkage van de overstroming van samenstelling |
IEEE-Norm 1138 |
| 4 |
Kortsluitingtest |
IEEE-Norm 1138 |
| 5 |
Eolische trillingstest |
IEEE-Norm 1138 |
| 6 |
Katrolschijftest |
IEEE-Norm 1138 |
| 7 |
Verbrijzelingstest |
IEEE-Norm 1138 |
| 8 |
effecttest |
IEEE-Norm 1138 |
| 9 |
Kruipentest |
IEEE-Norm 1138 |
| 10 |
Stress-strain test |
IEEE-Norm 1138 |
| 11 |
Temperatuur het cirkelen |
IEEE-Norm 1138 |
| 12 |
De test van de spanningsmarge |
IEEE-Norm 1138 |
| 13 |
Galopperende test |
IEEE-Norm 1138 |
| 14 |
Bliksemtest |
IEEE-Norm 1138 |
| Vezeltests |
| 1 |
Verminderingsvariatie met golflengte |
IEEE-Norm 1138 |
| 2 |
Vermindering met het buigen |
IEEE-Norm 1138 |
| 3 |
Temperatuur het cirkelen |
IEEE-Norm 1138 |
| 4 |
Vermindering bij de waterpiek |
IEEE-Norm 1138 |
| Gebiedsacceptatietests |
| 1 |
Vezelcontinuïteit |
IEEE-Norm 1138 |
| 2 |
Vermindering |
IEEE-Norm 1138 |
| 3 |
Vezellengte |
IEEE-Norm 1138 |
6. Verpakking en het Verschepen
OPGW zal strak en uniform gekronkeld op een sterke houten-ijzerspoel zijn die met ANSI/AA 53-1981 of gelijke in overeenstemming is. De spoel zal met de latten van het stout houten-ijzer zijn achtergebleven om OPGW schade te verhinderen in het gewone verschepen, behandeling, opslag en het vastbinden van verrichtingen.
