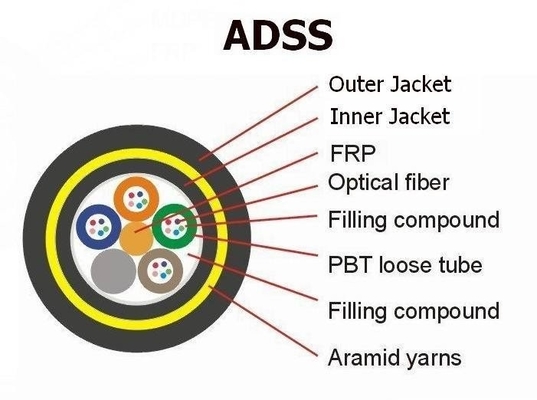

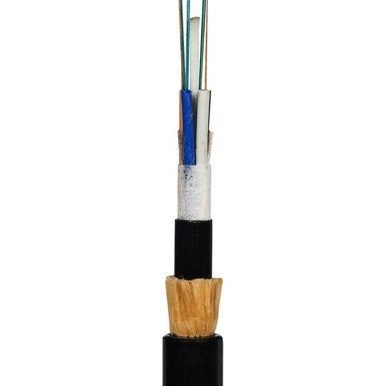

ADSS-kabel is een losse buis met strengen. Vezels, 250 μm, worden geplaatst in een losse buis van hoogmodulaire kunststoffen. De buizen zijn gevuld met een waterbestendige vulstof.De buizen (en vulstoffen) worden om een FRP (vezelversterkt kunststof) als een niet-metalen centrale sterkte lid in een compacte en cirkelvormige kabel kern gestrekenNadat de kabelkern is gevuld met vulstof, wordt deze bedekt met een dunne PE- (polyethyleen) binnenschaal.Na het aanbrengen van een strenge laag van aramidgarens op de binnenste behuizing als sterkteelement, is de kabel aangevuld met een PE- of AT- (anti-tracking) buitenmantel.
Bij het ontwerpen van de ADSS-kabel wordt ten volle rekening gehouden met de werkelijke toestand van de luchtleidingen; voor luchtleidingen onder de 110 kV wordt een PE-buitenste omhulsel aangebracht.Voor elektriciteitsleidingen van 110 kV of meerHet speciale ontwerp van de hoeveelheid aramide en het strooiproces kunnen voldoen aan de vraag op verschillende spanningen.
Zelfdragende, volledig dielektrische luchtvezel-optische kabel, geen metaalmateriaal in de structuur
Een groot aantal vezelkernen, lichtgewicht, kan worden geïnstalleerd met een elektriciteitslijn, waardoor middelen worden bespaard
Het gebruik van hoog treksterkte aramide materiaal om sterke spanning te weerstaan en te voorkomen dat cockles en schoten
Kleine thermische uitbreiding, de variatie van de boog van de kabellijn is klein wanneer de temperatuur sterk verandert
Dubbele laag aramidgarens als sterkte-element, geschikt voor de ruwe omgeving, zoals het hooggelegen zoutmeergebied of de lijn met een span van meer dan 800 meter
Drie lagen omhulsel, PE/AT als buitenste jas
Specificaties
| Aantal kabelvezels | / | 2 ~ 30 | 32 tot 60 | 62 tot 72 | |||
| Structuur | / | 1 + 5 | 1 + 5 | 1+6 | |||
| Fiber stijl | / | G.652D | |||||
| Centrale sterktelid | materiaal | mm | FRP | ||||
| Diameter (gemiddeld) | 1.5 | 1.5 | 2.1 | ||||
| Loze buis | Materiaal | mm | PBT | ||||
| Diameter (gemiddeld) | 1.8 | 2.1 | 2.1 | ||||
| Dikte (gemiddeld) | 0.32 | 0.35 | 0.35 | ||||
| Maximale hoeveelheid vezels per losse buis | 6 | 12 | 12 | ||||
| Kleur van de buizen | Volledige kleuridentificatie | ||||||
| Overlengte van de vezels | % | 0.7 ~ 0.8 | |||||
| Waterbestendigheid | Materiaal | / | Cablegel | ||||
| Innerlijke sehath | materiaal | mm | MDPE | ||||
| Inwendige omhulsel | 0.9 mm | ||||||
| niet-metalen versterkende onderdelen | Materiaal | / | Garens van de soort gebruikt voor de vervaardiging van garens | ||||
| Buitenmantel | materiaal | mm | MDPE | ||||
| Buitenmantel | 1.8mm | ||||||
| Kabeldiameter (gemiddelde) | mm | 10.9 | 11.5 | 12.1 | |||
| Kabelgewicht (ongeveer) | in kg/km | 95 | 110 | 120 | |||
| Kabels sectioneel gebied | mm2 | 93.31 | 103.87 | 114.99 | |||
| Verminderingscoëfficiënt (max) | 1310 nm | dB/km | 0.35 | ||||
| 1550 nm | 0.21 | ||||||
| Nominale treksterkte ((RTS)) | kn | 6 | |||||
| Maximaal toegestane spanning (MAT) | kn | 2.5 | |||||
| Gemiddelde jaarlijkse bedrijfsspanning (EDS) | kn | 3.2 | |||||
| Young's modulus | kn/mm2 | 7.8 | |||||
| Coëfficiënt van thermische uitbreiding | 10-6°C | 9 | |||||
| Vermorzingsweerstand | Langetermijn | N/100 mm | 1100 | ||||
| Korte termijn | 2200 | ||||||
| Toestemming Buigingsradius | statisch | mm | 15 van OD | ||||
| dynamisch | 20 van OD | ||||||
| Temperatuur | Bij het leggen | °C | -20~+60 | ||||
| Berging en vervoer | -40~+70 | ||||||
| hardlopen | -40~+70 | ||||||
| Toepassingsgebied | Geschikt voor spanningsniveau onder 110kV, windsnelheid onder 25m/s, ijsvorming 5mm | ||||||
| Kabelmerken |
Bedrijfsnaam ADSS-××B1-PE-100M DL/T 788-2001 ××××M Jaar (Of op verzoek van de klant) |
||||||
Opmerking:Dit gegevensblad kan slechts als referentie dienen, maar niet als aanvulling op de overeenkomst.
De kabel wordt geleverd in lengtes zoals gespecificeerd in PI of als vereiste.De minimale loopdiameter van de trommel mag niet minder zijn dan 30 maal de kabeldiameter.
De kabelranden zullen worden afgesloten met plastic beschermkappen om het binnendringen van water te voorkomen.In de trommel wordt een eindinspectieverslag met attenuatieprestatiegegevens voor elke vezel bevestigd..
