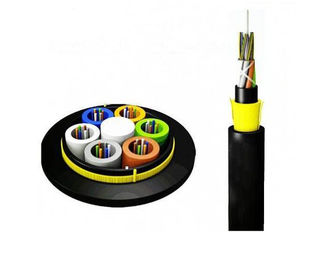

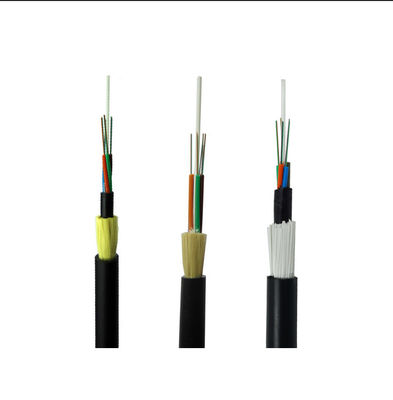

Niet-metaal luchtkabel met 12 kernen ADSS-optische vezelkabel
Productbeschrijving
Deze Single Mode Cable 2/4/6/8/12/24/48/96 Core ADSS Fiber Optic Cable is geschikt voor buiteninstallatie.Lichte gepantserde structuur met Amaid garen boodschapper maakt Single Mode Kabel 2/4/6/8/12/24/48/96 Core ADSS Glasvezel Kabel zelf zwaartekracht.
Deze specificatie omvat de eisen van de volledig dielectrische zelfdragende glasvezelkabel (ADSS) die aan de klant moet worden geleverd voor gebruik buiten de installatie.
De glasvezelkabel moet voldoen aan de voorschriften van deze specificatie en in het algemeen aan de nieuwste normen of beter:
ITU-T G.650: Definities en testmethoden voor lineaire, deterministische eigenschappen van enkelmodusvezels en -kabels
ITU-T G.652.D: Kenmerken van een enkelmodus-optische vezel en kabel
IEC 60793-2-50 B1.3: sectiespecificatie voor enkelmodusvezels van klasse B
IEEE Std 1222TM, IEEE-standaard voor volledig dielektrische zelfdragende glasvezelkabels.
Specificaties
Algemene specificaties
| Type kabel |
ADSS |
| Vlakken |
G652D |
| Toepassing |
telecom op lange afstand, LAN in hoogspanningsgebieden of toegang tot telecomnetwerken; |
| Aanbevolen installatiemethoden |
Stroomtransmissie, veel dondergebieden en hoge elektromagnetische inerferentie |
| Milieu |
Buiten |
| Temperatuurbereik |
-40°C tot 70°C |
Specificaties voor vezels
| Technische parameter van ITU-T G.652D (B1.3) enkelmodus-optische vezels |
| Optische kenmerken |
|
|
|
| Modevelddiameter (MFD) |
1310 nm
1550 nm
|
9.2±0.4
10.4±0.8
|
μm
μm
|
| Waaglengte van de afsluiting (λcc) |
|
≤ 1260 |
nm |
| Verminderingscoëfficiënt |
1310 nm
1383 nm
1550 nm
|
< 0.35
< 0.35
< 0.22
|
dB/km
dB/km
dB/km
|
| Macro-buigverlies |
φ75 mm, 100 cirkels, bij 1550 nm |
≤ 0.1 |
dB |
| Niet-eenvormigheid van de verzwakking |
|
≤ 0.05 |
dB |
| Dispersiescoëfficiënt |
1288 tot en met 1339 nm
1271 tot en met 1360 nm
1550 nm
|
≤ 3.5
≤ 53
≤ 18
|
PS/(nm.km)
PS/(nm.km)
PS/(nm.km)
|
| Nul verspreidingsgolflengte |
|
1300~1324 |
nm |
| Maximale nulverspreidingshoek |
|
≤ 0.093 |
PS/(nm2.km) |
| Groepbrekingsindex (typische waarde) |
1310 nm
1550 nm
|
1.466
1.467
|
|
| Geometrische kenmerken |
|
|
|
| Diameter van de bekleding |
|
125.0±1.0 |
μm |
| Fout van concentrisiteit van kern/bekleding |
|
≤ 0.8 |
μm |
| Niet-circulaire bekleding |
|
≤ 1.0 |
% |
| Diameter van de coating |
|
245.0±10 |
μm |
| Fout van concentrisiteit van bekleding/coating |
|
≤ 12.0 |
μm |
| Niet-circulaire coating |
|
≤ 8 |
% |
| Diameter van de gekleurde coating |
|
250.0±15 |
μm |
| Mechanische eigenschappen |
|
|
|
| Curling (straal) |
|
≥ 4 |
m |
| Bewijs van belasting |
|
> 0.69 |
GPA |
| Kracht van de coating strip |
Gemiddelde waarde
Piekwaarde
|
1.0-5.0
1.3-8.9
|
N
N
|
| Parameter voor gevoeligheid voor corrosie door dynamische spanningen (n)dwaarde) |
|
≥ 20 |
|
StandaardCgeurenIk...de identificatie vanFIber
| - Nee, dat is niet waar. |
1 |
2 |
3 |
4 |
5 |
6 |
| Kleur |
Blauw |
Oranje |
Groen |
Bruin |
Slate |
Wit |
| - Nee, dat is niet waar. |
7 |
8 |
9 |
10 |
11 |
12 |
| Kleur |
Rood |
Zwart |
Geel |
Violet |
Roze |
Aqua
|

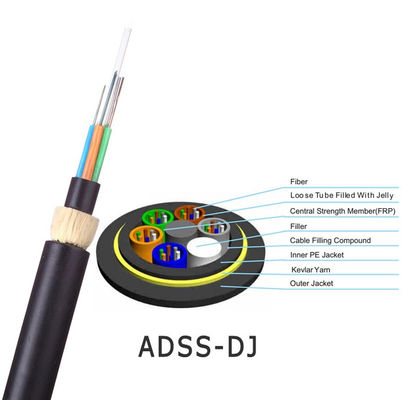

KabelD- Het is goed.
| Artikel 2 |
Beschrijvingen |
| Optische vezels ((G.652.D) |
12F |
24F |
| losse buis |
Materiaal |
PBT (polybutyleentereftalaat) |
| Fiberen per buis |
4 |
4 |
| Aantal |
3 |
6 |
| Fillerstaaf |
Aantal |
3 |
0 |
| Centrale sterktelid |
Materiaal |
FRP (glasvezelversterkt kunststof) |
| Waterblokkerend materiaal |
van synthetische filamenten |
| Aanvullend personeel |
garens van de soort gebruikt bij de vervaardiging van kleding |
| Buitenmantel |
Materiaal |
Zwart HDPE |
| Dikte |
Nominale: 1,6 mm |
| Nominale diameter van de kabel ((± 0,3 mm) |
10.0 |
| Kabel ongeveer gewicht (kg/km) |
78 |
| Nominale spanningsspanning (RTS) |
4.5KN |
| Maximale werkspanning (40% RTS) |
1.8KN |
| dagelijkse stress (15-25% RTS) |
0.675-1.125KN |
| Toegestane maximale spanbreedte |
100 meter |
| Vermorzelen |
Korte tijd |
2200N/100mm |
| Toepasselijk temperatuurbereik |
Operatie |
-40°C~+70°C |
| Installatie |
-10°C~+50°C |
| Opberging en verzending |
-40°C~+60°C |
| Buigradius |
Installatie |
20 keer de kabeldiameter |
| Operatie |
10 keer de kabeldiameter |
KabelSheideMscheepsrijden
Elke kabel heeft de volgende duidelijk aangegeven informatie op de buitenkant van de kabels:
a. Naam van de fabrikant.
b. Jaar van fabrikant
c. Type kabel en glasvezel
d. Lange markering (gewoonlijk op elke meter)
e. Of naar de eisen van de klant.
Kabelprestaties
| Artikel 1 |
Beproeving |
Testmethode |
Testresultaat |
| 1 |
Treksterkte
IEC 60794-1-E1
|
Spanningsbelasting:1500 N
Tijd: 1 minuut
Kabellengte: ≥ 50 m
|
Verlieswijziging≤0,1 dB@1550nm
Geen vezelbreuk en geen beschadiging van de bekleding
|
| 2 |
Gevolgen
IEC 60794-1-E4
|
Hoogte: 1 m
Gewicht: 1 kg
Impactpunt: ≥ 5
Impactcyclus: bij lease 3 cycli per spot
|
Verlieswijziging≤0,1 dB@1550nm
Geen vezelbreuk en geen beschadiging van de bekleding
|
| 3 |
Herhaaldelijk buigen
IEC 60794-1-E6
|
Buigdiameter: 25x de buitenste diameter van de kabel
Toegepaste belasting: 25 kg
Buigcyclus: 30 keer
Buigsnelheid: 1 cyclus per 2 s
|
Verlieswijziging≤0,1 dB@1550nm
Geen vezelbreuk en geen beschadiging van de bekleding
|
| 4 |
Torsie
IEC 60794-1-E7
|
Torsielengte: 1 m
Toegepaste belasting: 25 kg
Torsiehoek: ±90 of +180
Verwijderingscyclus: ≥10 keer
|
Verlieswijziging≤0,1 dB@1550nm
Geen vezelbreuk en geen beschadiging van de bekleding
|
| 5 |
Waterpenetratie
IEC 60794-1-F5B
|
Waterhoogte: 1 m
Kabellengte: 3 m
Bewaartijd: 24 uur
|
Geen waterlek van het andere uiteinde van de kabel |
| 6 |
Temperatuur
IEC 60794-1-F1
|
Temperatuurstap: +20°C->-40°C->+70°C->+20°C
Behoudstijd: 24 uur per stap
Cyclus: 2 keer
|
Verlieswijziging≤0,1 dB@1550nm
Geen vezelbreuk en geen beschadiging van de bekleding
|
| 7 |
Samengestelde stroom
IEC 60794-1-E14
|
Proeflengte: 30 cm
Temperatuur: 70°C±2°C
Bewaartijd: 24 uur
|
Geen samengestelde stroom |
Kenmerken
Ontwerpdetails voor lengtes tot 457 m en vezelgetallen tot 432
Eenvoudige installatie - geen boodschapper, geen banddraad - sneller en goedkoper
Kabel is water-geblokkeerd met behulp van droge kern technologie, dus geen rommelige overstroming verbindingen
voor gebruik op distributie- en hoogspanningsleidingen
Er is geen boodschapperdraad nodig. Volledig zelfonderhoudend.
