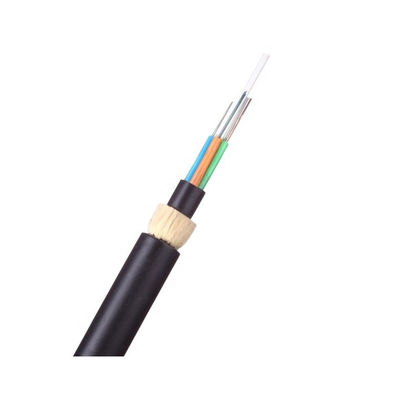

De zelfstandige van de de Optische Vezelkabel van ADSS van de de Schedekleur Zwarte Buiten Gemakkelijke Installatie

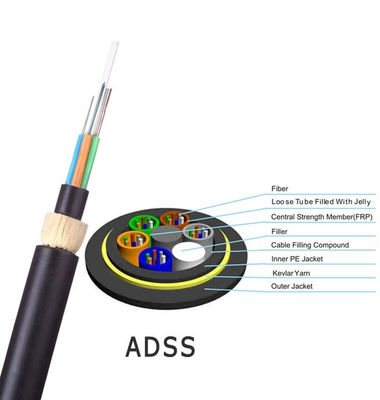

De optische kabel van ADSS keurt losse laag vastgelopen structuur goed. 250 µ M is de optische vezel sleeved in een losse die buis van hoog modulusmateriaal wordt gemaakt, dat met waterdichte samenstelling wordt gevuld. De losse buis (en het vullen de kabel) zijn verdraaid rond de niet-metalen centrale het versterken kern (FRP) om een compacte kabelkern te vormen, en het hiaat van de kabelkern wordt gevuld met water blokkerende zalf. De kabelkern wordt uitgedreven met polyethyleen (PE) binnenschede, dan met aramid voor versterking, verdraaid en met polyethyleen (PE) buitenschede of bij buitenschede definitief uitgedreven
Eigenschappen
1.Water-swellable opnieuw biedt het garen waterbescherming (droge kernstructuur)
2.Non-metaal bouw
3. Verstrekken de glasvezel versterkte leden van de polymeer centrale sterkte en aramid leden van de garen de randsterkte uitstekende sterkte
4.Flexible de bufferbuis verstrekt gemakkelijk-aan-handvat eindhuisvesting
5.Single-laag SZ beperkt het vastlopen de spanning van de vezelbuis
6.Fiber-vriendschappelijk thixotropic gelbuis om vezelbescherming te verzekeren
7.TIA 598 standaardkleurencode
8.6 of de structuur van de 12 vezelbuis
Toepassingen
1.Adopted aan Openluchtdistributie
2. Lange afstand en local area networkmededeling
3.Low-voltage transmissie en distributiesysteem
4.Railways en Telecommunicatiepoolroute
Algemene Specificatie
| Kabeltype |
ADSS |
| Vezeltype |
G652D |
| Toepassing |
Telecommunicatie over lange afstand, LAN op hoogspanningsgebied of toegang tot telecommunicatienetwerk; |
| Geadviseerde installatiemethodes |
Machtstransmissiesysteem, veel dondergebieden en hoge elektromagnetische inerference |
| Milieu |
Openlucht |
| Temperatuurwaaier |
-40℃ aan 70℃ |
| Technische parameter single-mode optische vezel van van itu-t G.652D (B1.3) |
| Optische Kenmerken |
|
|
|
| De diameter van het wijzegebied (MFD) |
1310nm
1550nm |
9.2±0.4
10.4±0.8 |
µm
µm |
| Snijd golflengte (λcc) af |
|
≤1260 |
NM |
| Verminderingscoëfficiënt |
1310nm
1383nm
1550nm |
<0.35
<0.35
<0.22 |
dB/km
dB/km
dB/km |
| Macro buigend verlies |
φ75mm, 100circles, bij 1550nm |
≤0.1 |
dB |
| Verminderings niet-uniformiteit |
|
≤0.05 |
dB |
| Verspreidingscoëfficiënt |
1288~1339nm
1271~1360nm
1550nm |
≤3.5
≤5.3
≤18 |
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km) |
| Nul verspreidingsgolflengte |
|
1300~1324 |
NM |
| Maximum nul verspreidingshelling |
|
≤0.093 |
Ps/(NM2.km) |
| Groepsindex van breking (typische waarde) |
1310nm
1550nm |
1,466
1,467 |
|
| Geometrisch kenmerk |
|
|
|
| Bekledingsdiameter |
|
125.0±1.0 |
µm |
| Kern/bekledingsconcentriciteitsfout |
|
≤0.8 |
µm |
| Bekledings niet-cirkelvormigheid |
|
≤1.0 |
% |
| Deklaagdiameter |
|
245.0±10 |
µm |
| Bekleding/deklaagconcentriciteitsfout |
|
≤12.0 |
µm |
| Deklaag niet-cirkelvormigheid |
|
≤8 |
% |
| Diameter van gekleurde deklaag |
|
250.0±15 |
µm |
| Mechanisch kenmerk |
|
|
|
| Het krullen (straal) |
|
≥4 |
m |
| Bewijsspanning |
|
>0.69 |
Gpa |
| De kracht van de deklaagstrook |
Gemiddelde waarde
Piekwaarde |
1.0-5.0
1.3-8.9 |
N
N |
| Dynamische de gevoeligheidsparameter van de spanningscorrosie (Nd-waarde) |
|
≥20 |
|
| Punten |
Beschrijvingen |
| Optische vezel (G.652.D) |
12F |
24F |
| Losse buis |
Materiaal |
PBT (Polybutyleenterephthalate) |
| Vezels per buis |
4 |
4 |
| Aantallen |
3 |
6 |
| Vullerstaaf |
Aantallen |
3 |
0 |
| Centraal sterktelid |
Materiaal |
FRP (Fiberglas versterkt plastiek) |
| Water blokkerend Materiaal |
Water blokkerend garen |
| Extra sterktelid |
Aramidgarens |
| Buitenschede |
Materiaal |
Zwarte HDPE |
| Dikte |
Nominaal: 1,6 mm |
| Kabel nominale diameter (±0.3mm) |
10.0 |
| Kabel ong. gewicht (kg/km) |
78 |
| Geschatte Spanningsspanning (RTS) |
4.5KN |
| Maximum het werk spanning (40%RTS) |
1.8KN |
| Dagelijkse spanning (15-25%RTS) |
0.675-1.125KN |
| Toelaatbare maximumspanwijdte |
100m |
| Verbrijzeling |
Korte tijd |
2200N/100mm |
| Toepasselijke temperatuurwaaier |
Verrichting |
-40℃~+70℃ |
| Installatie |
-10℃~+50℃ |
| Opslag & het verschepen |
-40℃~+60℃ |
| Buigende Straal |
Installatie |
20 keer van kabeldiameter |
| Verrichting |
10 keer van kabeldiameter |
