ADSS Alle-diëlektrische zelfondersteunende buitenste luchtvezel-optische kabel 72 kern
Beschrijving

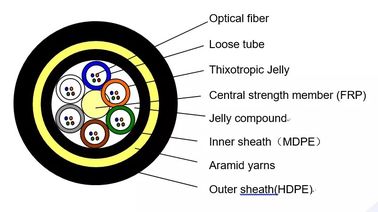

De ADSS-kabel bestaat uit vezels met een diameter van 250 μm en is geplaatst in een losse buis van hoogmodulaire kunststoffen.De buizen zijn gevuld met een waterbestendige vulstof en omringd door een niet-metalen centrale sterkteelement van FRPHierdoor ontstaat een compacte en cirkelvormige kabelkern, die vervolgens wordt gevuld met een vulcompound en bedekt met een dunne binnenste behuizing van PE.Een laag aramidgarens wordt vervolgens over de binnenste behuizing aangebracht als een sterkteelement, en ten slotte wordt de kabel aangevuld met een buitenmantel van PE of AT voor anti-tracking.
Bij het ontwerpen van de ADSS-kabel wordt ten volle rekening gehouden met de werkelijke toestand van de luchtleidingen; voor luchtleidingen onder de 110 kV wordt een PE-buitenste omhulsel aangebracht.Voor elektriciteitsleidingen van 110 kV of meerHet speciale ontwerp van de hoeveelheid aramide en het strooiproces kunnen voldoen aan de vraag op verschillende spanningen.
Kenmerken
De luchtvezel-optische kabel is volledig dielektrisch en draagt zichzelf, zonder metaal in de structuur.
Het heeft een groot aantal glasvezelkernen, is lichtgewicht en kan naast elektriciteitsleidingen worden geïnstalleerd, waardoor middelen worden bespaard.
De kabel maakt gebruik van hoog treksterke aramidmateriaal om spanning te weerstaan en schade te voorkomen.
Het heeft een kleine thermische uitbreiding, wat betekent dat de boog van de kabel minimaal wordt beïnvloed door temperatuurveranderingen.
De kabel heeft een dubbele laag aramidgarens voor de sterkte, waardoor het geschikt is voor ruwe omgevingen zoals zoutmeren op grote hoogte of lijnen met spanningen van meer dan 800 meter.
De kabel heeft een drielagige omhulsel met PE/AT als buitenmantel.
Specificaties
| Aantal kabelvezels |
/ |
2 ~ 30 |
32 tot 60 |
62 tot 72 |
| Structuur |
/ |
1 + 5 |
1 + 5 |
1+6 |
| Fiber stijl |
/ |
G.652D |
| Centrale sterktelid |
materiaal |
mm |
FRP |
| Diameter (gemiddeld) |
1.5 |
1.5 |
2.1 |
| Loze buis |
Materiaal |
mm |
PBT |
| Diameter (gemiddeld) |
1.8 |
2.1 |
2.1 |
| Dikte (gemiddeld) |
0.32 |
0.35 |
0.35 |
| Maximale hoeveelheid vezels per losse buis |
6 |
12 |
12 |
| Kleur van de buizen |
Volledige kleuridentificatie |
| Overlengte van de vezels |
% |
0.7 ~ 0.8 |
| Waterbestendigheid |
Materiaal |
/ |
Cablegel |
| Innerlijke sehath |
materiaal |
mm |
MDPE |
| Inwendige omhulsel |
0.9 mm |
| niet-metalen versterkende onderdelen |
Materiaal |
/ |
Garens van de soort gebruikt voor de vervaardiging van garens |
| Buitenmantel |
materiaal |
mm |
MDPE |
| Buitenmantel |
1.8mm |
| Kabeldiameter (gemiddelde) |
mm |
10.9 |
11.5 |
12.1 |
| Kabelgewicht (ongeveer) |
in kg/km |
95 |
110 |
120 |
| Kabels sectioneel gebied |
mm2 |
93.31 |
103.87 |
114.99 |
| Verminderingscoëfficiënt (max) |
1310 nm |
dB/km |
0.35 |
| 1550 nm |
0.21 |
| Nominale treksterkte ((RTS)) |
kn |
6 |
| Maximaal toegestane spanning (MAT) |
kn |
2.5 |
| Gemiddelde jaarlijkse bedrijfsspanning (EDS) |
kn |
3.2 |
| Young's modulus |
kn/mm2 |
7.8 |
| Coëfficiënt van thermische uitbreiding |
10-6°C |
9 |
| Vermorzingsweerstand |
Langetermijn |
N/100 mm |
1100 |
| Korte termijn |
2200 |
| Toestemming Buigingsradius |
statisch |
mm |
15 van OD |
| dynamisch |
20 van OD |
| Temperatuur |
Bij het leggen |
°C |
-20~+60 |
| Berging en vervoer |
-40~+70 |
| hardlopen |
-40~+70 |
| Toepassingsgebied |
Geschikt voor spanningsniveau onder 110kV, windsnelheid onder 25m/s, ijsvorming 5mm |
| Kabelmerken |
Bedrijfsnaam ADSS-××B1-PE-100M DL/T 788-2001 ××××M Jaar
(Of op verzoek van de klant)
|
Opmerking:Dit gegevensblad kan slechts als referentie dienen, maar niet als aanvulling op de overeenkomst.
