ADSS 2-144 de Kabelfabrikanten van de Kern alle-Diëlektrische Zelfstandige Optische Vezel de Vloerprijs, Openluchtvezel Optische Kabel

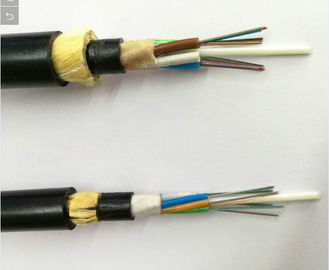

ADSS-de kabel is losse vastgelopen buis. Vezels, 250μm, worden in een losse die buis geplaatst van hoge modulusplastieken wordt gemaakt. De buizen worden gevuld met een waterbestendige het vullen samenstelling. De buizen (en de vullers) zijn vastgelopen rond een FRP (de Vezel versterkte Plastiek) als niet-metalen centraal sterktelid in een compacte en cirkelkabelkern. Na de kabel wordt de kern gevuld met het vullen van samenstelling. het is behandeld met dunne PE (polyethyleen) binnenschede. Nadat de vastgelopen laag aramidgarens over de binnenschede als sterktelid wordt toegepast, wordt de kabel voltooid met PE of BIJ (anti-volgend) buitenschede.
Characteriatic
1. Kan worden geïnstalleerd zonder de macht af te sluiten
2. Uitstekend BIJ prestaties, kan het maximum aanleidinggevend op het werkende punt van BIJ schede 25kV bereiken
3. Lichtgewicht en kleine diameter die de lading verminderen die door ijs en wind wordt veroorzaakt en de lading op torens en backprops
4.Large de spanwijdtelengten en de grootste spanwijdte zijn meer dan 1000m
5. Goede prestaties van treksterkte en temperatuur
6. De ontwerplevensduur is 30 jaar
Parameter
| Kabeltype | Vezeltelling | Buizen | Vullers |
Kabeldiameter mm |
Kabelgewicht kg/km | Maximum het werk spanning kN | Sterktelid CSA mm2 | Modulus van elasticiteit kN/mm2 |
| ADSS | 2 | 1 | 4 | 12.5 | 136 | 1.5 | 4.6 | 7.6 |
| ADSS | 4 | 2 | 3 | 13.0 | 142 | 2.25 | 7.6 | 8.3 |
| ADSS | 8 | 3 | 2 | 13.3 | 148 | 3.0 | 10.35 | 9.45 |
| ADSS | 10 | 4 | 1 | 13.6 | 156 | 3.6 | 13.8 | 10.8 |
| ADSS | 12 | 5 | 0 | 13.8 | 159 | 4.5 | 14.3 | 11.8 |
| ADSS | 14 | 6 | 0 | 14.5 | 177 | 5.4 | 18.4 | 13.6 |
| ADSS | 16 | 4 | 1 | 14.9 | 185 | 6.75 | 22.0 | 16.4 |
| ADSS | 20 | 5 | 0 | 15.1 | 193 | 7.95 | 26.4 | 18.0 |
| ADSS | 24 | 6 | 0 | 15.5 | 201 | 9.0 | 32.2 | 19.1 |
| ADSS | 28 | 7 | 1 | 15.6 | 208 | 10.5 | 33.0 | 19.6 |
| ADSS | 32 | 8 | 0 | 16.3 | 226 | 12.75 | 40.0 | 21.0 |
| ADSS | 36 | 9 | 1 | 16.8 | 242 | 15.45 | 48.0 | 24.0 |
| ADSS | 42 | 10 | 0 | 17.2 | 253 | 16.2 | 51.0 | 25.1 |
| ADSS | 48 | 11 | 1 | 17.9 | 266 | 18.0 | 58.8 | 25.1 |
| Ref.outer diameter (mm) |
Ref.weight kg/km gewicht |
Ref.dailymax.working spanning (kN) |
Maximum toelaatbare het werk spanning (kN) |
Onderbrekingssterkte (kN) |
Sterktelid CSA (mm2) |
Modulus van elasticiteit kN/ (mm2) |
Coëfficiënt ×10-6 van de hitteuitbreiding /k | |
| PE schede | BIJ schede |
|||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0,9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0,6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0,3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0,1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0,1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | -0.4 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.5 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.8 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 |
Optisch Kenmerk
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
|
Vermindering (+20ºC) |
@850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | |||
| @1310nm | ≤0.36 dB/km | ≤0.40dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| Bandbreedte (Klasse A) | @850nm | ≥500 Mhz·km | ≥200 Mhz·km | ||
| @1300nm | ≥1000 Mhz·km | ≥600 Mhz·km | |||
| Numerieke Opening | 0.200±0.015NA | 0.275±0.015NA | |||
| Kabel Afgesneden Golflengte λcc | ≤1260nm | ≤1480nm | |||
| Vezelsoort | Multimode | G.651 | A1a: 50/125 | Sorteren-indexvezel |
| A1b: 62.5/125 | ||||
| Singlemode | G.652 (A, B, C) | B1.1: Conventionele vezel | ||
| G.652D | B2: Nul verplaatste verspreiding | |||
| G.655 | B1.2: Snijd verplaatste golflengte af | |||
| G.657 (A1, A2, B3) | B4: Hoofd technische gegevens voor positief | |||
| de verspreiding verplaatste single-mode vezel |
||||
Verpakkingsdetail
Van de Kern Optische Vezel van ADSS 2-144 is het de Kabelpakket met de uitvoer houten trommel. Is de houten afmeting van de openlucht 2-288 Kabel van de Kern Optische Vezel 100cm*75cm*75cm, 0.57CBM. De leveringslengte van de openluchtkabel volgens 2-144 de Kabelkernen van de Kern Optische Vezel. Keur ook de trommel van de douanekabel van klanten goed. welkom om ons te contacteren!
Vervoer
· Alle beschikbare verschepende manieren zouden, door koerier, lucht of overzees kunnen worden toegepast.
· De benoemde scheepvaartmaatschappij of onze eigen forwarders zou allen in verzending kunnen worden gebruikt.
· De volledig-manier die cargos voor u volgen vóór de goederen komt aan.
Specificaties
· OEM 2-144 de Kabel van de Kern Optische Vezel
· Cutomerembleem
· Fabrieksprijs
· 25 jaar kwaliteits gewaarborgde
