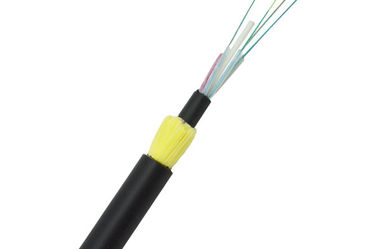

ADSS 2-144 de Kabelfabrikanten van de Kern alle-Diëlektrische Zelfstandige Optische Vezel de Vloerprijs, Openluchtvezel Optische Kabel

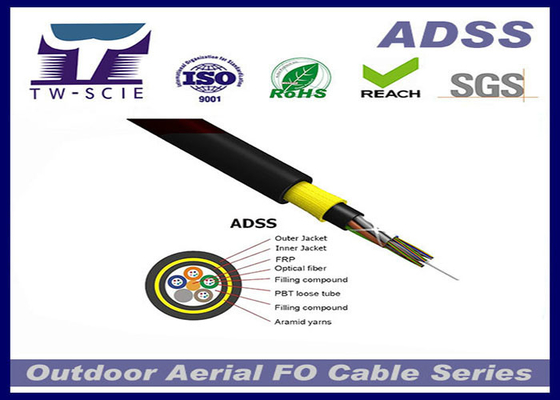

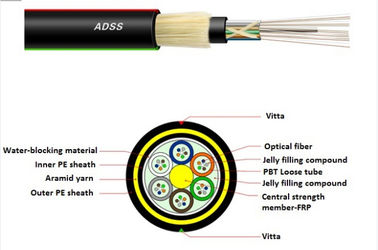

1. ADSS-de kabel is losse vastgelopen buis. Vezels, 250μm, worden in een losse die buis geplaatst van hoge modulusplastieken wordt gemaakt.
2. De buizen worden gevuld met een waterbestendige het vullen samenstelling.

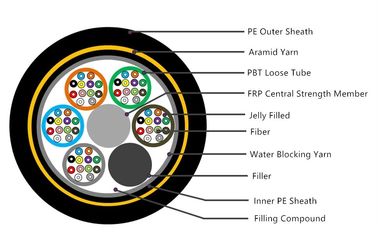

3. De buizen (en de vullers) zijn vastgelopen rond een FRP (de Vezel versterkte Plastiek) als niet-metalen centraal sterktelid in een compacte en cirkelkabelkern.
Characteriatic
1. Kan worden geïnstalleerd zonder de macht af te sluiten
2. Uitstekend BIJ prestaties, kan het maximum aanleidinggevend op het werkende punt van BIJ schede 25kV bereiken
3. Lichtgewicht en kleine diameter die de lading verminderen die door ijs en wind wordt veroorzaakt en de lading op torens en backprops
4. Het leiden van de grote stroom van foutenkort:sluiten en het bieden van bliksembescherming
Toepassingen
1.Adopted aan openluchtdistributie
2.Suitable voor luchtnetwerk
3. Lange afstand en local area networkmededeling
4.Low-voltage transmissie en distributiesysteem
Parameter
| Kabeltype | Vezeltelling | Buizen | Vullers |
Kabeldiameter mm |
Kabelgewicht kg/km | Maximum het werk spanning kN | Sterktelid CSA mm2 | Modulus van elasticiteit kN/mm2 |
| ADSS | 2 | 1 | 4 | 12.5 | 136 | 1.5 | 4.6 | 7.6 |
| ADSS | 4 | 2 | 3 | 13.0 | 142 | 2.25 | 7.6 | 8.3 |
| ADSS | 8 | 3 | 2 | 13.3 | 148 | 3.0 | 10.35 | 9.45 |
| ADSS | 10 | 4 | 1 | 13.6 | 156 | 3.6 | 13.8 | 10.8 |
| ADSS | 12 | 5 | 0 | 13.8 | 159 | 4.5 | 14.3 | 11.8 |
| ADSS | 14 | 6 | 0 | 14.5 | 177 | 5.4 | 18.4 | 13.6 |
| ADSS | 16 | 4 | 1 | 14.9 | 185 | 6.75 | 22.0 | 16.4 |
| ADSS | 20 | 5 | 0 | 15.1 | 193 | 7.95 | 26.4 | 18.0 |
| ADSS | 24 | 6 | 0 | 15.5 | 201 | 9.0 | 32.2 | 19.1 |
| ADSS | 28 | 7 | 1 | 15.6 | 208 | 10.5 | 33.0 | 19.6 |
| ADSS | 32 | 8 | 0 | 16.3 | 226 | 12.75 | 40.0 | 21.0 |
| ADSS | 36 | 9 | 1 | 16.8 | 242 | 15.45 | 48.0 | 24.0 |
| ADSS | 42 | 10 | 0 | 17.2 | 253 | 16.2 | 51.0 | 25.1 |
| ADSS | 48 | 11 | 1 | 17.9 | 266 | 18.0 | 58.8 | 25.1 |
| Ref.outer diameter (mm) |
Ref.weight kg/km gewicht |
Ref.dailymax.working spanning (kN) |
Maximum toelaatbare het werk spanning (kN) |
Onderbrekingssterkte (kN) |
Sterktelid CSA (mm2) |
Modulus van elasticiteit kN/ (mm2) |
Coëfficiënt ×10-6 van de hitteuitbreiding /k | |
| PE schede | BIJ schede |
|||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0,9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0,6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0,3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0,1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0,1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | -0.4 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.5 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.8 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 |
Optisch Kenmerk
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
|
Vermindering (+20ºC) |
@850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | |||
| @1310nm | ≤0.36 dB/km | ≤0.40dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| Bandbreedte (Klasse A) | @850nm | ≥500 Mhz·km | ≥200 Mhz·km | ||
| @1300nm | ≥1000 Mhz·km | ≥600 Mhz·km | |||
| Numerieke Opening | 0.200±0.015NA | 0.275±0.015NA | |||
| Kabel Afgesneden Golflengte λcc | ≤1260nm | ≤1480nm | |||
| Vezelsoort | Multimode | G.651 | A1a: 50/125 | Sorteren-indexvezel |
| A1b: 62.5/125 | ||||
| Singlemode | G.652 (A, B, C) | B1.1: Conventionele vezel | ||
| G.652D | B2: Nul verplaatste verspreiding | |||
| G.655 | B1.2: Snijd verplaatste golflengte af | |||
| G.657 (A1, A2, B3) | B4: Hoofd technische gegevens voor positief | |||
| de verspreiding verplaatste single-mode vezel |
||||
Tentoonstelling
Concurrentievoordelen
1.OEM fabrikant van de vezel de optische kabel
2. Vezelmerk: YOFC, CORNING, FUJIKURA
3.Quality certificatie: ISO9001.ROSH.REACH
4.Cooperate met de telecommunicatie van Vietnam, Thaise telecommunicatie, de telecommunicatie van Singapore, de telecommunicatie van Doubai en andere grote projecten
5.Tw-scie genoemd geworden fabrikant van de vezel optische kabel voor de uitstekende productenkwaliteit, concurrerende prijzen, snelle levering en de goede dienst
WIJ VERHEUGEN ONS OP HET HOREN VAN U!
