Luchtvezelkabel van 80 m span zelfdragend en met een gemonteerde schede
Toepassing
☆.Aangepast voor distributie buiten.
☆. Geschikt voor luchtkanalen en begraven methoden.
☆.Langeafstands- en lokale netwerkcommunicatie.
Kenmerken
☆.Zelfdragend van roestvrij staal of van gaivanized staal
☆.Excellente mechanische en milieuprestaties.
☆.Vibraantal: 2-24 kernen.
Schema voor de toewijzing van vezels
| Aantal vezels |
Nummer van de buis |
Glasvezels per buis |
Fibre-type |
| 2 |
1 |
2 F/Tube |
SM G652D MM 50/125 MM 62.5/125 |
| 4 |
1 |
4 F/Tube |
| 6 |
1 |
6 F/Tube |
| 8 |
1 |
8 F/Tube |
| 12 |
1 |
12 F/Tube |
| 24 |
1 |
24 F/ buis |

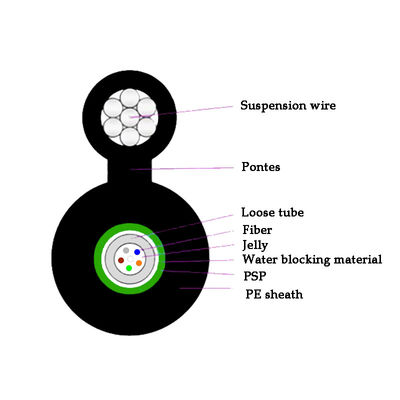

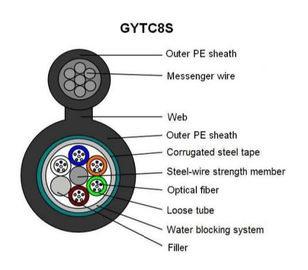

Detail van de kabelconstructie
| Artikel 2 |
Beschrijving |
| Aantal vezels |
2 tot 24 kernen |
| Verbindingssterktelid |
Materiaal |
van staal of van staal |
| diameter |
1.2 mm |
| losse buis |
materiaal |
PBT |
| diameter |
F2.0-2.8 |
| Kabelvulling |
materiaal |
Kabelvullingsmengsel |
| Buitenmantel |
materiaal |
HDPE |
| diameter |
1.7±0,2 mm |
Mechanische kenmerken van kabels
| Artikel 2 |
Kabeldiameter |
Gewicht |
| 2 tot 24 kernen |
3.2*7.2 mm |
70 kg/km |
| Installatie Temperatuurbereik |
-15... +60 |
| Operatietemperatuur en transporttemperatuur |
-40-+70 |
| Rec.daagse maximale werkspanning |
1500 N |
| Max. toelaatbare werkspanning |
600 N |
| Min. buigradius ((mm) |
operatie |
10D mm |
| installatie |
20D mm |
| Extra belasting |
00,5%-0,7% |
| IJs |
5 mm |
| Windsnelheid |
35 m/s |
Eigenschappen van de vezels
| Fiber stijl |
Eenheid |
SM G652D |
MM 50/125 |
MM 62,5/125 |
| Vermogen |
nm |
1310/1550 |
850/1300 |
850/1300 |
| afzwakking |
dB/km |
≤ 0,36/0.23 |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| Verspreiding |
1310 nm |
PS/(nm*km) |
≥ 3,4 ≤ 3.4 |
..... |
..... |
| 1550 nm |
PS/(nm*km) |
≤ 18 |
..... |
..... |
| 1625 nm |
PS/(nm*km) |
≤ 22 |
|
|
| Bandbreedte |
850 nm |
MHZ. KM |
..... |
>=400 |
>= 160 |
| 1300 nm |
MHZ. KM |
..... |
>= 800 |
>= 500 |
| Nul verspreidingsgolflengte |
nm |
>=1302,≤1322 |
..... |
..... |
| Nul verspreidingshoek |
Ps ((nm2*km) |
≤ 0.091 |
..... |
..... |
| PMD Maximale individuele vezel |
Ps√km |
≤ 0.2 |
..... |
..... |
| PMD-ontwerpskoppelingswaarde |
Ps√km |
≤ 0.08 |
..... |
..... |
| Fibre cut-off golflengte λc |
nm |
>=1180,≤1330 |
..... |
..... |
| Kabel doorsneden golflengte λcc |
nm |
≤ 1260 |
..... |
..... |
| MFD |
1310 nm |
Ik heb het gedaan. |
9.2±0.4 |
..... |
..... |
| 1550 nm |
Ik heb het gedaan. |
10.4±0.8 |
..... |
..... |
| Numerieke opening ((NA)) |
|
..... |
0.200±0.015 |
0.275±0.015 |
| Stap ((gemiddelde van tweerichtingsmeting) |
dB |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
| Onregelmatigheden in vezellengte en puntdiscontinuïteit |
dB |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
| Verschil coëfficiënt van terugverspreiding |
dB/km |
≤ 0.03 |
≤ 0.08 |
≤ 0.10 |
| Eenvormigheid van de verzwakking |
dB/km |
≤ 0.01 |
... |
... |
| Kerndiameter |
Ik heb het gedaan. |
..... |
50±1.0 |
62.5±2.5 |
| Diameter van de bekleding |
Ik heb het gedaan. |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
| Niet-circulaire bekleding |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Diameter van de coating |
Ik heb het gedaan. |
242 ± 7 |
242 ± 7 |
242 ± 7 |
| Vervaardigings-/verwerkingsfout |
Ik heb het gedaan. |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
| Niet-circulaire coating |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
| Fout van concentrisiteit van kern/bekleding |
Ik heb het gedaan. |
≤ 0.6 |
≤ 1.5 |
≤ 1.5 |
| Rondstraling |
Ik heb het gedaan. |
≤ 4 |
..... |
..... |
| Tag: zelfdragende kabel, figuur 8, 24 kern. |
