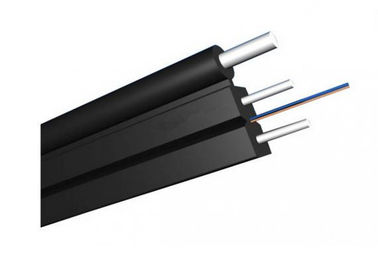

Vlakke FTTH 1 van de de Kabelg657a LSZH Vlinder van de Kern Binnen Digitale Vezel Optische de Dalingskabel

Punten

Beschrijving

Aantal vezel

1core

Vezel

type

G657A

diameter

250µm

Sterktelid

materiaal

Gegalvaniseerd staal wire/FRP/KFRP

De dikte van de kabelschede

/

Max. 0.8mm/Min. 0.4mm

/

/

Buitenschede

materiaal

LSZH

diameter

1.8±0.2mm

Kabelgrootte (Hoogte * breedte)

3.0 (±0.1) mm ×2.0 (±0.2) mm

Kabelgewicht

8.5 KG±1KG

De waaier van de installatietemperatuur (ºC)

-20+60

Verrichting en vervoertemperatuur (ºC)

-40+70

Min Bending Radius (mm)

Op lange termijn

10D

Min Bending
Straal (mm)

Op korte termijn

20D

Toelaatbaar min
Treksterkte (N)

Op lange termijn

40

Toelaatbaar min
Treksterkte (N)

Op korte termijn

80

Verbrijzelingslading (N/100mm)

Op lange termijn

500

Verbrijzelingslading (N/100mm)

op korte termijn

1000

Vezelstijl

Eenheid

SM
G652

SM
G652D

MM.
50/125

MM.
62.5/125

MM.
OM3-300

voorwaarde

NM

1310/1550

1310/1550

850/1300

850/1300

850/1300

vermindering

dB/km

≤

≤

≤

≤3.0/1.0

≤3.0/1.0

0.36/0.23

0.34/0.22

3.0/1.0

-

-

Dispresion

1550nm

Ps/(nm*km)

-

≤18

-

-

Dispresion

1625nm

Ps/(nm*km)

-

≤22

-

-

Bandbreedte

850nm

MHZ.KM

-

-

>=400

>=160

Bandbreedte

1300nm

MHZ.KM

-

-

>=800

>=500

Nul verspreidingsgolflengte

NM

1300-1324

>=1302,
≤1322

-

-

>= 1295,
≤1320

Nul dispresionhelling

NM

≤0.092

≤0.091

-

-

-

PMD Maximum Individuele Fibr

≤0.2

≤0.2

-

-

≤0.11

PMD-de Waarde van de Ontwerpverbinding

Ps (nm2*k
m)

≤0.12

≤0.08

-

-

-

De golflengte λc van de vezelscheiding

NM

>= 1180,
≤1330

>=1180,
≤1330

-

-

-

Kabel sutoff
golflengte λcc

NM

≤1260

≤1260

-

-

-

MFD

1310nm

um

9.2+/0.4

9.2+/0.4

-

-

-

1550nm

um

10.4+/0.8

10.4+/0.8

-

-

-

Numeriek
Opening (Na)

-

-

0,200+/
-0,015

0.275+/0.
015

0.200+/0
.015

Gemiddelde stap (van tweerichtings
meting)

dB

≤0.05

≤0.05

≤0.10

≤0.10

≤0.10

Onregelmatigheden over vezel
lengte en punt

dB

≤0.05

≤0.05

≤0.10

≤0.10

≤0.10

Dicontinuity

Verschilbackscatter
coëfficiënt

dB/km

≤0.05

≤0.03

≤0.08

≤0.10

≤0.08

Verminderingsuniformiteit

dB/km

≤0.01

≤0.01

Kern dimater

um

50+/1.0

62.5+/2.5

50+/1.0

Bekledingsdiameter

um

125.0+/0.1

125.0+/0.1

125.0+/0.1

125.0+/0.1

125.0+/0.1

Bekledings niet-cirkelvormigheid

%

≤1.0

≤1.0

≤1.0

≤1.0

≤1.0

Deklaagdiameter

um

242+/-7

242+/-7

242+/-7

242+/-7

242+/-7

Het met een laag bedekken/vink
concentrically fout

um

≤12.0

≤12.0

≤12.0

≤12.0

≤12.0

Het met een laag bedekken van niet cirkelvormigheid

%

≤6.0

≤6.0

≤6.0

≤6.0

≤6.0

Kern/bekledingsconentricityfout

um

≤0.6

≤0.6

≤1.5

≤1.5

≤1.5

Krul (straal)

um

≤4

≤4

-

-

-
