ADSS-buiten-zelfdragende volledig-diëlektrische glasvezelkabel
Optische glasvezelkabel
Beschrijving
Deze specificatie omvat de ontwerpvereisten voor de structuur, mechanische, fysische en prestatienormen voor het leveren van glasvezelkabels.De in dit document beschreven kenmerken zijn bedoeld om informatie te verstrekken over de prestaties van de optische kabel.
Structurele kenmerken
met een breedte van niet meer dan 50 mm
met een gewicht van niet meer dan 50 g/m2
met een vermogen van niet meer dan 50 W
Specificaties voor vezels
| Technische parameter van ITU-T G.652D (B1.3) enkelmodus-optische vezels |
| Optische kenmerken |
|
|
|
| Modevelddiameter (MFD) |
1310 nm
1550 nm
|
9.2±0.4
10.4±0.8
|
μm
μm
|
| Waaglengte van de afsluiting (λcc) |
|
≤ 1260 |
nm |
| Verminderingscoëfficiënt |
1310 nm
1383 nm
1550 nm
|
< 0.35
< 0.35
< 0.22
|
dB/km
dB/km
dB/km
|
| Macro-buigverlies |
φ75 mm, 100 cirkels, bij 1550 nm |
≤ 0.1 |
dB |
| Niet-eenvormigheid van de verzwakking |
|
≤ 0.05 |
dB |
| Dispersiescoëfficiënt |
1288 tot en met 1339 nm
1271 tot en met 1360 nm
1550 nm
|
≤ 3.5
≤ 53
≤ 8
|
PS/(nm.km)
PS/(nm.km)
PS/(nm.km)
|
| Nul verspreidingsgolflengte |
|
1300~1324 |
nm |
| Maximale nulverspreidingshoek |
|
≤ 0.093 |
PS/(nm2.km) |
| Groepbrekingsindex (typische waarde) |
1310 nm
1550 nm
|
1.466
1.467
|
|
| Geometrische kenmerken |
|
|
|
| Diameter van de bekleding |
|
125.0±1.0 |
μm |
| Fout van concentrisiteit van kern/bekleding |
|
≤ 0.8 |
μm |
| Niet-circulaire bekleding |
|
≤ 1.0 |
% |
| Diameter van de coating |
|
245.0±10 |
μm |
| Fout van concentrisiteit van bekleding/coating |
|
≤ 12.0 |
μm |
| Niet-circulaire coating |
|
≤ 8 |
% |
| Diameter van de gekleurde coating |
|
250.0±15 |
μm |
| Mechanische eigenschappen |
|
|
|
| Curling (straal) |
|
≥ 4 |
m |
| Bewijs van belasting |
|
> 0.69 |
GPA |
| Kracht van de coating strip |
Gemiddelde waarde
Piekwaarde
|
1.0-5.0
1.3-8.9
|
N
N
|
| Parameter voor gevoeligheid voor corrosie door dynamische spanningen (n)dwaarde) |
|
≥ 20 |
|
Eigenschappen
Dit systeem kan tot 288 glasvezels bevatten.
Het lichtgewicht ontwerp voegt minder belasting toe aan de toren en kan zich uitstrekken tot 1500 m.
Het heeft een sterke anti-trekprestatie van meer dan 90KN.
De niet-metalen structuur zorgt voor een goede isolatie en een uitstekende weerstand tegen bliksem.
De aramidgarens zijn gelijk verdeeld en hebben een goed productieproces, wat resulteert in een uitstekende spanningsprestatie.
Het heeft een uitstekende kogelvrijheid.
Het heeft uitstekende traceerbare prestaties.
Het systeem kan worden geïnstalleerd zonder stroomuitval, en de normale transmissie van de kabel zal niet worden beïnvloed door storingen in de elektriciteitsleiding.

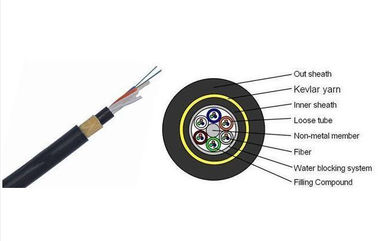

Kabelontwerp
| Artikel 1 |
Beschrijving |
| Model nr. |
ADSS-12B1-100-PE |
ADSS-24B1-100-PE |
ADSS-48B1-100-PE |
| 1- Vezelgetal. |
12 |
24 |
48 |
| 2. Kabeldiachter |
110,6 ± 0,3 mm |
12.4±0,3 mm |
| 3. Kabelgewicht |
117 kg |
130 kg |
| 4Lid van de centrale kracht. |
|
| - Materiaal. |
FRP |
| 5- Losse buis. |
|
| - Materiaal. |
PBT |
| Nummer van losse buis |
2 |
4 |
4 |
| - Aantal vezels per buis |
6 |
6 |
12 |
| - Tipe vulstof |
Gelatine |
| 6. vulmiddel |
|
| - Materiaal. |
PP |
| - Geen vulstof |
4 |
2 |
2 |
| 7. Montage van buizen |
|
| - Tube layout |
1+6 |
| -Straand type |
SZ |
| 8.Waterblokkeringssysteem |
|
| - Materiaal. |
Vullingsmengsel ((Of waterblokkerende tape) |
| 9. Kernverpakking |
|
| - Materiaal. |
polyesterband |
| 10- Sterkte lid. |
|
| - Materiaal. |
Garens van de soort gebruikt voor de vervaardiging van garens |
| 11Innerlijke omhulsel |
|
| - Materiaal. |
MDPE |
| -Dikte |
00,8 mm±0,2 mm |
| 12.Buitenste omhulsel |
|
| - Materiaal. |
HDPE |
| -Dikte |
10,8 mm±0,2 mm |
| 13. Markering van de schede |
|
| - Tipe van de markering |
Laserdruk |
De toepasselijke velden zijn als volgt:
Telecommunicatie op lange afstand, LAN in hoogspanningsgebieden of toegang tot het telecomnet.
