Openluchtbuis en de luchtkabel van de de band gepantserde optische vezel van het installatiestaal
Deze specificatie voldoet de ontwerpvereisten van structuur, mechanisch, fysiek en prestatienormen voor de levering van optische vezelkabels. De eigenschappen in dit document worden beschreven zijn bedoeld om informatie te verstrekken over de prestaties van optische kabel die.
Kabelschede het Merken
Elke kabel heeft de volgende duidelijk duidelijke informatie over het buitenjasje van kabels:
a. Naam van fabrikant.
b. Jaar van fabrikant
c. Type van kabel en vezel
d. Lengteteken (druk op elke meter normaal)
e. Of als eisen van de klant.
Specificaties
| Kabeltype |
GYTS |
| Vezeltype |
G652D |
| Toepassing |
Lange-afstandscommunicatie, LAN |
| Geadviseerde installatiemethodes |
Buis of antenne |
| Milieu |
Openlucht |
| Temperatuurwaaier |
-40℃ aan 70℃ |
Vezelspecificaties
| Technische parameter single-mode optische vezel van van itu-t G.652D (B1.3) |
| Optische Kenmerken |
|
|
|
| De diameter van het wijzegebied (MFD) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| Snijd golflengte (λcc) af |
|
≤1260 |
NM |
| Verminderingscoëfficiënt |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Macro buigend verlies |
φ75mm, 100circles, bij 1550nm |
≤0.1 |
dB |
| Verminderings niet-uniformiteit |
|
≤0.05 |
dB |
| Verspreidingscoëfficiënt |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Nul verspreidingsgolflengte |
|
1300~1324 |
NM |
| Maximum nul verspreidingshelling |
|
≤0.093 |
Ps/(NM2.km) |
| Groepsindex van breking (typische waarde) |
1310nm
1550nm
|
1,466
1,467
|
|
| Geometrisch kenmerk |
|
|
|
| Bekledingsdiameter |
|
125.0±1.0 |
µm |
| Kern/bekledingsconcentriciteitsfout |
|
≤0.8 |
µm |
| Bekledings niet-cirkelvormigheid |
|
≤1.0 |
% |
| Deklaagdiameter |
|
245.0±10 |
µm |
| Bekleding/deklaagconcentriciteitsfout |
|
≤12.0 |
µm |
| Deklaag niet-cirkelvormigheid |
|
≤8 |
% |
| Diameter van gekleurde deklaag |
|
250.0±15 |
µm |
| Mechanisch kenmerk |
|
|
|
| Het krullen (straal) |
|
≥4 |
m |
| Bewijsspanning |
|
>0.69 |
Gpa |
| De kracht van de deklaagstrook |
Gemiddelde waarde
Piekwaarde
|
1.0-5.0
1.3-8.9
|
N
N
|
| Dynamische de gevoeligheidsparameter van de spanningscorrosie (Nd-waarde) |
|
≥20 |
|
Standaardkleurenidentificatie van Vezel
| Nr. |
1 |
2 |
3 |
4 |
5 |
6 |
| Kleur |
Blauw |
Sinaasappel |
Groen |
Bruin |
Lei |
Wit |
| Nr. |
7 |
8 |
9 |
10 |
11 |
12 |
| Kleur |
Rood |
Zwart |
Geel |
Viooltje |
Roze |
Aqua |

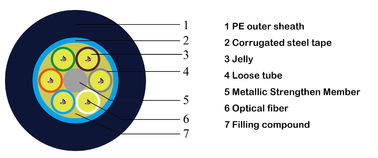

Kabelontwerp
| Punt |
Beschrijving |
| ModelNo |
GYTS |
| 1. Vezeltelling |
2-6 |
12 |
24 |
36 |
48 |
72 |
96 |
144 |
| 2. Kabeldiameter (MM.) |
8.8±0.2 |
9.1±0.2 |
9.6±0.2 |
10.2±0.2 |
11.7±0.2 |
14.2±0.2 |
| 3. Kabelgewicht (kg) |
82 |
96 |
|
120 |
140 |
203 |
| 4. Centraal Sterktelid |
|
| - Materiaal |
Staaldraad |
| - Diameter |
1.4mm |
2.0mm |
| - PE schede |
Nr |
Ja |
| 5. Losse Buis |
|
| - Materiaal |
PBT |
| - Type van het vullen van samenstelling |
Gelei |
| - Nr van losse buis |
1 |
2 |
4 |
3 |
4 |
6 |
8 |
12 |
| 6. Vuller |
|
| - Materiaal |
Pp |
| - Nr van vullers |
4 |
3 |
1 |
2 |
1 |
0 |
| 7. Buisassemblage |
|
| - Buislay-out |
1+5 |
1+6 |
1+8 |
1+12 |
| - Het vastlopen van type |
SZ |
| 8. Water-blokkerend systeem |
|
| - Materiaal |
Vullende samenstelling |
| 9. Pantser |
|
| - Materiaal |
Staalband |
| 10. Buitenschede |
|
| - Materiaal |
PE |
| - Dikte |
1.5mm±0.2mm |
| 11. Schede het merken |
|
| - Type van het merken |
Laserdruk |
Kabeleigenschappen
| Punt |
Beschrijving |
| Treksterkte (N) |
Op lange termijn |
600 |
| Op korte termijn |
1500 |
| Verbrijzeling (N/100mm) |
Op lange termijn |
300 |
| Op korte termijn |
1000 |
| Min. Krommingsstraal |
Statisch |
10D |
| Dynamisch |
20D |
| Temperatuurwaaier (℃) |
Verrichting |
-40℃ - +70℃ |
| Installatie |
-10℃ - +60℃ |
| Opslag |
-40℃ - +70℃ |
Kabelprestaties
| Punt |
Het testen |
Testmethode |
Testresultaat |
| 1 |
Treksterkte
CEI 60794-1-E1
|
Spanningslading: 1500N
Tijd: 1min
Kabellengte: ≥50m
|
Verlies change≤ 0.1dB@1550nm
Geen vezelonderbreking en geen schedeschade
|
| 2 |
Effect
CEI 60794-1-E4
|
Hoogte: 1m
Gewicht: 1kg
Effectvlek: ≥5
Effectcyclus: bij huur 3 cyclus per vlek
|
Verlies change≤ 0.1dB@1550nm
Geen vezelonderbreking en geen schedeschade
|
| 3 |
Het herhaalde Buigen
CEI 60794-1-E6
|
Buigende diameter: 25X de kabel buitendiameter
Toegepaste lading: 25kg
Buigende cyclus: 30times
Buigende snelheid: 1 cyclus per 2s
|
Verlies change≤ 0.1dB@1550nm
Geen vezelonderbreking en geen schedeschade
|
| 4 |
Torsie
CEI 60794-1-E7
|
Torsielengte: 1m
Toegepaste lading: 25kg
Torsiehoek: ±90 of +180
Draaicyclus: ≥10 tijden
|
Verlies change≤ 0.1dB@1550nm
Geen vezelonderbreking en geen schedeschade
|
| 5 |
Waterpenetratie
CEI 60794-1-F5B
|
Waterhoogte: 1m
Kabellengte: 3m
Het houden van tijd: 24 uren
|
Geen water lekte van het tegenovergestelde eind van kabel |
| 6 |
Temperatuur
CEI 60794-1-F1
|
Temperatuurstap: +20°C->-40°C°C >+70°C->+20°C
Het houden van tijd: 24 uren per elke stap
Cyclus: 2times
|
Verlies change≤ 0.1dB@1550nm
Geen vezelonderbreking en geen schedeschade
|
| 7 |
Samenstellingsstroom
CEI 60794-1-E14
|
Steekproeflengte: 30cm
Temperatuur: 70℃±2℃
Het houden van tijd: 24 uren
|
Geen samenstellingsstroom |
Verpakking en het Verschepen
De kabel wordt geleverd in lengten zoals die in pi of als vereiste wordt gespecificeerd. Elke lengte zal op een afzonderlijke niet-retourneerbare houten trommel worden verscheept. De minimumvatdiameter van de trommel zal niet minder dan 30 keer de kabeldiameter zijn.
De kabel op elke spoel zal volledig behandeld worden met een thermische omslag die aan de kabel door riemen te verpakken wordt vastgemaakt. Deze omslag is opnieuw te gebruiken en biedt uitstekende thermische en UVbescherming.
De kabeleinden zullen met plastic beschermingskappen worden verzegeld om waterpenetratie te verhinderen. De einden zullen voor het testen gemakkelijk toegankelijk zijn. Een definitief rapport van de inspectietest met de gegevens van verminderingsprestaties voor elke vezel is in bijlage binnen de trommel.
Bedrijfprofiel
Dongguan tw-SCIE Co., Ltd heeft meer dan 20 jaar van productieervaring sinds zijn onderneming. Lange tijd, heeft tw-SCIE een reeks doeltreffende maatregelen in technologische ontwikkeling, productinnovatie, kwaliteitscontrole, intern beheer, en ondernemingsontwikkeling genomen. om productkwaliteit te verzekeren, heeft het bedrijf een kwaliteitsbeheersysteem op drie niveaus gevestigd, dat van het bron en beheerspersoneel, dat top-down kwaliteitssteekproeven, bottom-up kwaliteitsonderzoeken en 360 graadkwaliteit toezicht op het volledige systeem goedkeurt om nul tekort van het product te verzekeren begint. Geef subtiel collectieve waarden en bedrijfsfilosofie tot werknemers door, en creeer een hoogst samenhangend en loyaal aantal arbeidskrachten. Vandaag, heeft het bedrijf een groot aantal van technisch personeel en ervaren beheerspersoneel, dat stevige fundamenten voor de duurzame ontwikkeling van de onderneming legt.
F A Q
Q1: Betalingstermijn?
A1: De vooruitbetaling van 100% T/T voor kleine orde; 30% vooruitbetaling en saldo vóór verzending voor bulkorder; Andere overeen te komen betalingstermijn.
Q2: Hoe ongeveer de kwaliteit van de kabel?
A2: Onze fabriek wordt goedgekeurd door ISO9001 kwaliteitsbeheersysteem en met inbegrip van STARF, Ce, CPR, TLC certificatie bij lijst. Wij hebben een reeks materiaal en instrumenten om betrouwbare kwaliteit van onze producten ervoor te zorgen.
Q3: Kon OEM en wat is MOQ worden goedgekeurd?
A3: Natuurlijk, wordt uw aanpassingsorde altijd met ingestemd. MOQ hangt van verschillende punten af, heeft elk punt zijn eigen minimumhoeveelheid. Uw tevredenheid is onze maximummotivatie.
Q4: Hoe lang uw bedrijf dit heeft gedaan?
A4: Meer dan 20 jaar. Wij zijn niet alleen de optische kabel van de opbrengsvezel maar ook produceren optische vezel en verwante hulpmiddelen.
Q5: Hoe te een orde voor het product te werk te gaan?
A: Ten eerste kennen uw vereisten of toepassing.
B.Secondly die wij volgens uw vereisten of onze suggesties hebben geciteerd.
C.Thirdly bevestigt de klant de steekproeven en plaatst storting voor formele orde.
D.Fourthly schikken wij de productie.
Kwaliteit en Veiligheid
Wij hebben een strikt en volledig systeem voor kwaliteitscontrole uitgevoerd, dat ervoor zorgt dat elk product kwaliteits aan behoeften van klanten kan voldoen. Bovendien, elk van onze producten zijn strikt geïnspecteerd vóór verzending. Onze producten hebben de certificatie van RoHS, van ISO9001 en TLC overgegaan.
Onze Principes
Volledige klantentevredenheid
Verplichting aan de dienst van uitstekende kwaliteit
Samenwerking en winsten op lange termijn voor elkaar
