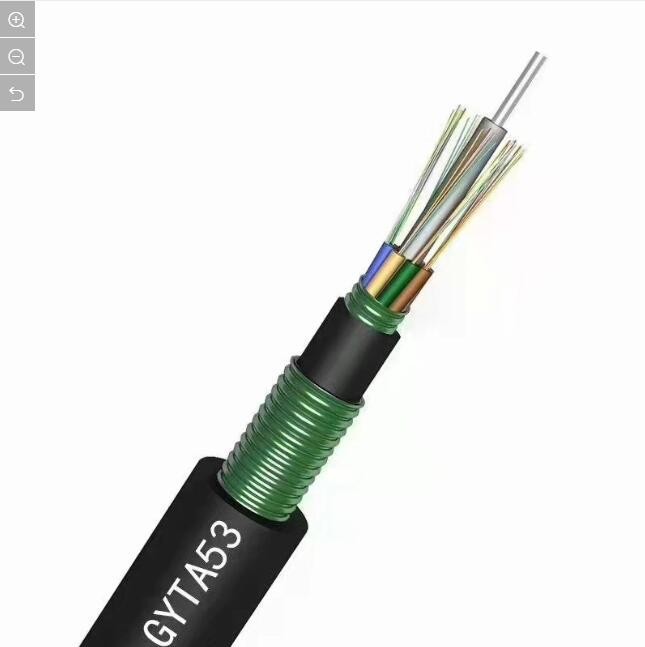

Dubbel gepantserde glasvezelkabel voor buiten GYTA53 Single Mode Compacte structuur
Kabelbeschrijving van binnen naar buiten:
1. vezel
2. Staaldraadversterking lid
3. losse buis
4. binnenmantel
5. waterblokkeringssysteem
6. Vulmiddel
7. gegolfde stalen band
8. buitenmantel
Sollicitatie
1. Direct ingegraven buitenleiding of kanaaldistributie.
2. Communicatie via lokale en lange afstandsnetwerken.
Kenmerken
1. Versterking door staalband.
2. Vulstof beschermbuis vezelstaalband omwikkeld.
3. Uitstekende mechanische en milieuprestaties.
4. Compacte structuur, lichtgewicht.
5. Gemakkelijke installatie en eenvoudige bediening.
6. Goed waterafsluitsysteem.
7. Dubbele schede.
| Artikelen | Beschrijving | ||||||
| Aantal vezels | 2-288 kernen | ||||||
| Vezel | type | G652D/G657A/OM1/OM2/OM3/OM4 | |||||
| diameter | 250µm | ||||||
| Sterkte lid | materiaal | Stalen band en E-glas | |||||
| Binnenmantel | materiaal | Lichamelijke opvoeding | |||||
| diameter | / | ||||||
| Buitenmantel | materiaal | PE | |||||
| diameter | 12,5~16,5 mm | ||||||
| Kabelgrootte (Hoogte * breedte) | / | ||||||
| Kabelgewicht | 155~255KG±1KG | ||||||
| Installatie Temperatuurbereik (ºC) | -20+60 | ||||||
| Bedrijfs- en transporttemperatuur (ºC) | -40+70 | ||||||
| Minimale buigradius (mm) | Langetermijn | 10D | |||||
| Min Buigen Straal (mm) |
Korte termijn | 20D | |||||
| Min toegestaan Treksterkte (N) |
Langetermijn | 3000 | |||||
| Min toegestaan Treksterkte (N) |
Korte termijn | 4000 | |||||
| Drukbelasting (N/100mm) | Langetermijn | 300 | |||||
| Drukbelasting (N/100mm) | korte termijn | 1000 | |||||
Standaardkleur van vezel en buis
| Vezelstijl | Eenheid | SM G652 |
SM G652D |
MM 50/125 |
MM 62,5/125 |
MM OM3-300 |
|
| voorwaarde | n.m. | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| verzwakking | dB/km | ≤ | ≤ | ≤ | ≤3,0/1,0 | ≤3,0/1,0 | |
| 0,36/0,23 | 0,34/0,22 | 3.0/1.0 | ---- | ---- | |||
| Dispersie | 1550nm | Ps/(nm*km) | ---- | ≤18 | ---- | ---- | Dispersie |
| 1625nm | Ps/(nm*km) | ---- | ≤22 | ---- | ---- | ||
| Bandbreedte | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | Bandbreedte |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| Nul-dispersiegolflengte | n.m. | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| Nul-dispersiehelling | n.m. | ≤0,092 | ≤0,091 | ---- | ---- | ---- | |
| PMD Maximale Individuele Vezels | ≤0,2 | ≤0,2 | ---- | ---- | ≤0,11 | ||
| PMD-ontwerplinkwaarde | Ps(nm2*k M) |
≤0,12 | ≤0,08 | ---- | ---- | ---- | |
| Vezel-afsnijgolflengte λc | n.m. | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| Kabel aftappen golflengte λcc |
n.m. | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | eh | 9,2+/-0,4 | 9,2+/-0,4 | ---- | ---- | ---- |
| 1550nm | eh | 10,4+/-0,8 | 10,4+/-0,8 | ---- | ---- | ---- | |
| Numeriek Diafragma (NA) |
---- | ---- | 0,200+/ -0,015 |
0,275+/-0. 015 |
0,200+/-0 .015 |
||
| Stap(gemiddelde van bidirectionele meting) |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| Onregelmatigheden over vezels lengte en punt |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| Discontinuïteit | |||||||
| Verschil backscatter coëfficiënt |
dB/km | ≤0,05 | ≤0,03 | ≤0,08 | ≤0,10 | ≤0,08 | |
| Uniformiteit van demping | dB/km | ≤0,01 | ≤0,01 | ||||
| Kerndimaat | eh | 50+/-1.0 | 62,5+/-2,5 | 50+/-1.0 | |||
| Bekledingsdiameter | eh | 125,0+/-0,1 | 125,0+/-0,1 | 125,0+/-0,1 | 125,0+/-0,1 | 125,0+/-0,1 | |
| Bekleding niet-circulair | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Coatingdiameter | eh | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Coating/vink concentrisch fout |
eh | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | |
| Coating niet-circulaire | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Kern/mantel conentriciteitsfout | eh | ≤0,6 | ≤0,6 | ≤1,5 | ≤1,5 | ≤1,5 | |
| Krul (straal) | eh | ≤4 | ≤4 | ---- | ---- | ---- |
|
