GYFTY 144-kern hybride koperdraadcompositkabel met glasvezel voor FTTA
Beschrijving
Alle dielectrische kabels, die bestemd zijn voor installatie in leidingen en in de lucht, zijn lichtgewicht met een kleine diameter.De kern van de kabel is gemaakt van glasvezelversterkt plastic (VVK), om welke de losse buis (en het vultouw) wordt gedraaid om een compacte en cirkelvormige kabelkern te creëren.De kabel heeft ook een laag polyethyleen aan de binnenkant.

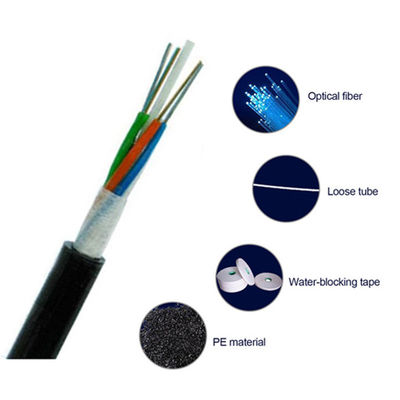

Structuur- Ik weet het niet.
De glasvezel, eenmaal bekleed, wordt beschermd door een losse buis.
Deze losse buis wordt om de versterking gedraaid, die zich in het midden van de optische kabel bevindt.
Kenmerken
De technologie van tweerichtingslaagtwisting "SZ" wordt toegepast.
Een waterafstotende zalf wordt stapsgewijs aangebracht om een volledige waterafstotendheid te bereiken.
Stalen (of aluminium) riemen hebben een betrouwbare binding, een hoge sterkte en barsten niet als ze worden gedraaid.
Stabiele vezellengtecontrole wordt gehandhaafd.
Nadat de kabel is gevormd, is de extra verzwakking van de glasvezel bijna nul en blijft de dispersieswaarde ongewijzigd.
De kabel heeft een uitstekende milieuprestatie en is geschikt voor gebruik in een temperatuurbereik van -10°C tot +70°C.
Deze kabel kan tot 288 vezels ondersteunen en is voorzien van een losse buis met gel gevulde constructie die een superieure vezelbescherming biedt. De volledig dielektrische structuur en het UV- en vochtbestendige ontwerp zorgen voor duurzaamheid.
Toepassingen
Deze kabel is geschikt voor een verscheidenheid aan legmethoden, waaronder overhead, pijpleiding en directe begraven.Het is geschikt voor gebruik in zowel ruggengraat als toegangsnetwerken en kan worden geïnstalleerd in leidingen of in gelamineerde/luchtconfiguraties.
Toepasselijke legmethode
Deze kabel is geschikt voor gebruik in hoogvermogende bovenruimtes.
Voor luchtinstallaties in gebieden met een hoog vermogen is een kabel met specifieke kenmerken vereist.
TZijn kabel is volledig niet-metaal.
Het heeft een niet-metalen middelste versterking rond ofwel glasvezel of aramidevezel.
De buitenmantel is gemaakt van polyethyleen.
Opmerking: Verschillende kabelstructuren, zoals GYFTA, GYFXTY en GYFDTZA, kunnen worden ontworpen om te voldoen aan de eisen van de gebruikers aan milieuprestaties en transmissiekracht.
Prestatie-eigenschappen
Geen metalen structuur, uitstekende anti-elektromagnetische, bliksem prestaties, antistatische
Toepassingsgebied van GYFTY-optische kabel
Optische kenmerken
|
Zuivel Graaf. |
Nominale Diameter (mm) |
Nominale Gewicht (kg/km) |
Maximale vezels Per buis |
Max. aantal (buizen+vullers) |
Toegestane trekbelasting (N) |
Toegestane knalweerstand (N/100 mm) |
||
| Korte termijn | Langetermijn | Korte termijn | Langetermijn | |||||
| 2 ~ 36 | 10.2 | 85 | 6 | 6 | 1500 | 600 | 1000 | 300 |
| 38 tot 72 | 11.1 | 100 | 12 | 6 | 1500 | 600 | 1000 | 300 |
| 74 tot 96 | 12.6 | 130 | 12 | 8 | 1500 | 600 | 1000 | 300 |
| 98 tot 120 | 14.1 | 162 | 12 | 10 | 1500 | 600 | 1000 | 300 |
| 122 tot en met 144 | 15.9 | 204 | 12 | 12 | 1800 | 600 | 1000 | 300 |
| 146 tot en met 216 | 15.9 | 205 | 12 | 18 ((2 lagen) | 2200 | 600 | 1000 | 300 |
| >144 | Beschikbaar op verzoek van de klant | |||||||
