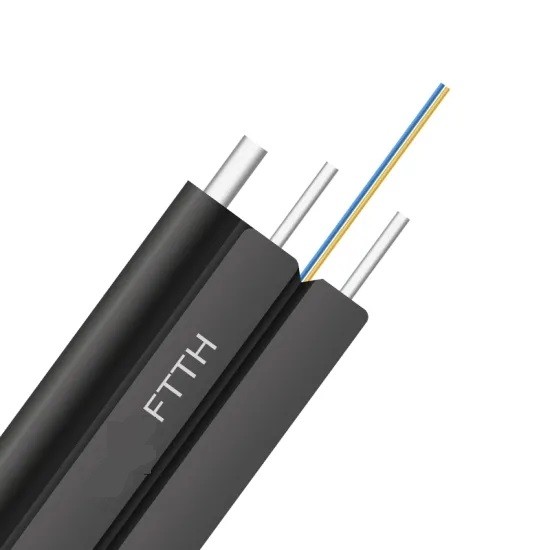

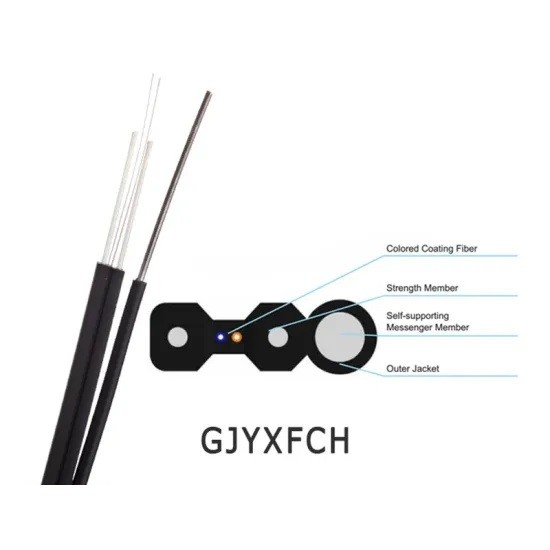

Kabelstructuur
Het ontwerp van de dwarsdoorsnede is van het type bow-tie en bestaat uit twee parallelle stalen draden als sterkte leden, met G657A1 flex duurzame vezels in het midden.De buitenmantel kan van PE- of LSZH-materiaal zijn, en de boodschapper is een 1.0mm stalen draad.

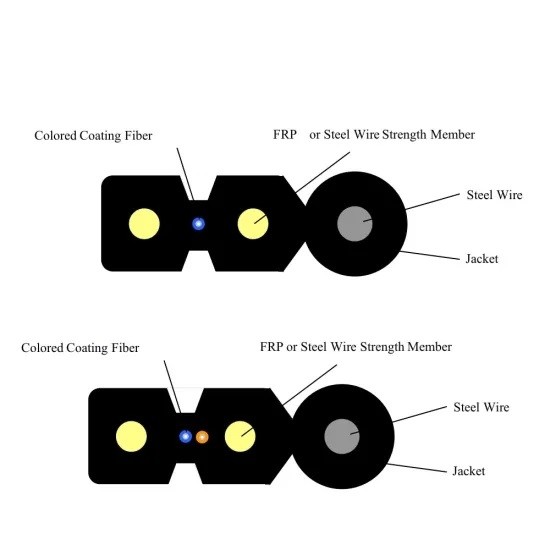

Productconstructie
Zuivel
250 μm kleurvezel
Glasvezelversterkt kunststof (FRP) of staaldraad.
Zelfstandig lid
Stalen draad
Buitenjas
UV- en vlambestendige LSZH
Kenmerken
Compact, zacht, flexibel, gemakkelijk te installeren.
Toepassingen
Deze kabel wordt gewoonlijk gebruikt als toegangskabel in netwerken van buiten naar binnen in klantenruimten.met een vermogen van meer dan 50 W.
Optische kenmerken
| Vlakken |
Afzwakking |
Overvolle lancering Bandbreedte |
Effectieve modale bandbreedte |
10 GB/S Ethernet-linklengte |
Min. buigstraal |
| Voorwaarden |
1310/1550 nm |
850/1300 nm |
850/1300 nm |
850 nm |
850 nm |
|
| Eenheid |
dB/km |
dB/km |
MHZ.km |
MHZ.km |
m |
mm |
| G652D |
0.36/0.22 |
|
|
|
|
16 |
| G657A1 |
0.36/0.22 |
|
|
|
|
10 |
| G657A2 |
0.36/0.22 |
|
|
|
|
7.5 |
| 50/125 |
|
3.0/1.0 |
≥ 500/500 |
|
|
30 |
| 62.2/125 |
|
3.0/1.0 |
≥200/500 |
|
|
30 |
| OM3 |
|
3.0/1.0 |
≥ 1500/500 |
≥ 2000 |
≥ 300 |
30 |
| OM4 |
|
3.0/1.0 |
≥ 3500/500 |
≥ 4700 |
≥ 550 |
30 |
| B1-OM3 |
|
3.0/1.0 |
≥ 1500/500 |
≥ 2000 |
≥ 300 |
7.5 |
| B1-OM4 |
|
3.0/1.0 |
≥ 3500/500 |
≥ 4700 |
≥ 550 |
7.5 |
Structuur en technische specificaties
| Fibergetal |
Kabeldiameter
(mm)
|
Kabelgewicht
(kg/km)
|
Treksterkte
(N/100 mm)
|
Vernietigingsbestendigheid
(N/100 mm)
|
| Korte termijn |
Langetermijn |
Korte termijn |
Langetermijn |
| 1-4 |
5.2*2.0 |
18 |
600 |
300 |
2200 |
1000 |
| 6-12 |
3.0*9.0 |
27 |
1200 |
600 |
1100 |
500 |
Notitie
Dit gegevensblad is voor referentie, neem contact met ons op voor meer informatie.
De kabelkern bestaat uit gekleurde coatingvezels met een diameter van 250 μm.
De trek- en vermalingseigenschappen van de kabel voldoen aan de in de tabel vermelde waarden wanneer FRP- en staalsterkteelementen worden gebruikt.
