GJXFH FTTH
Simplex binnenkabel van de boog-type multi van de de dalingskabel Kern enige wijze LAN van de de telecommunicatiedraad
De 250um gekleurde deklaagvezel wordt geplaatst in het centrum. Twee de parallelle Vezel Plastieken (FRP) wordt geplaatst aan de twee kanten versterkte. De kabel wordt voltooid met een zwarte of kleuren UV en vuurvaste LSZH schede.

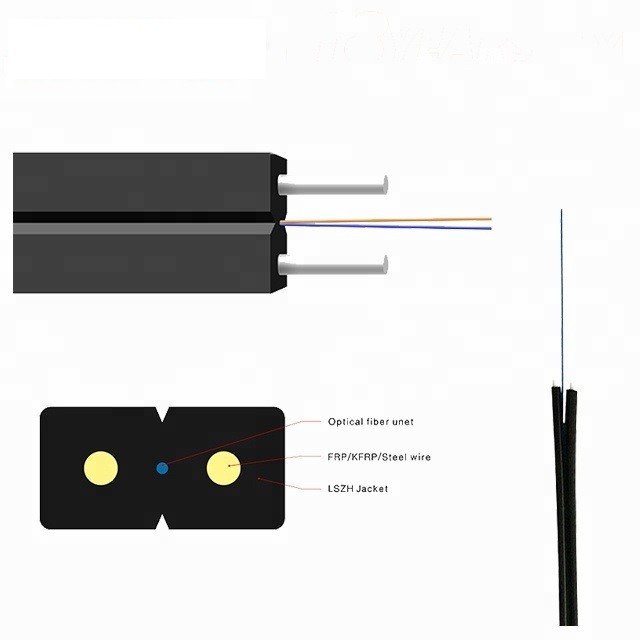

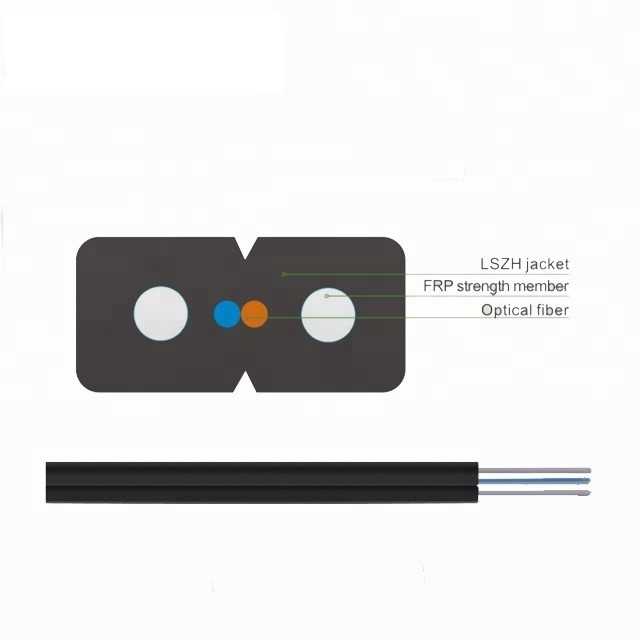

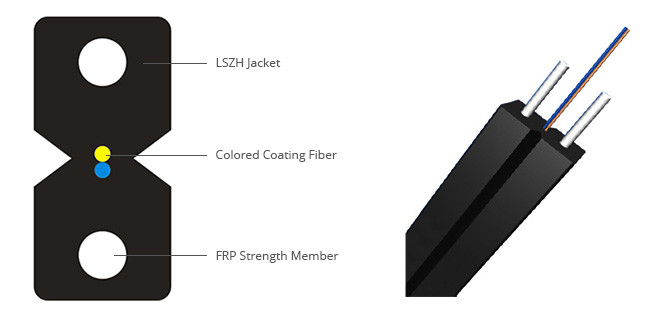

Structuur:
Eigenschap:
1. Speciale buigen-bestand optische vezel die, die grotere bandbreedte verstrekken en de prestaties van de netwerktransmissie verbeteren;
2. Twee parallelle FRP-versterkingen maken de optische kabel goede drukweerstand hebben en de optische vezel beschermen;
3. De optische kabel heeft eenvoudige structuur, lichtgewicht en sterke uitvoerbaarheid;
4. Uniek groefontwerp, gemakkelijk te pellen, gemakkelijk om installatie en onderhoud te verbinden, te vereenvoudigen;
5. Schede van het laag-rook de halogeen-vrije flame-retardant polyethyleen of flame-retardant pvc-schede, milieubescherming.
6. Kan met een verscheidenheid van schakelaars ter plaatse worden aangepast, kan eind ter plaatse zijn.
7. Wegens zijn zachtheid en lichtheid, wordt de in de schede gestoken kabel wijd gebruikt in het toegangsnetwerk; de wetenschappelijke naam van de in de schede gestoken kabel is dat het toegangsnetwerk een vlinder gebruikt om de optische kabel te introduceren; omdat zijn vorm een vlinder is, wordt het ook genoemd een vlinder Optische kabel, 8 gevormde optische kabel.
Specificatie:
Algemene Specificaties
| Kabeltype | FTTH (Dalingskabel) |
| Vezeltype | SM G657A1/SM G657A2 |
| Toepassing | FTTH, LAN |
| Geadviseerde installatiemethodes | Lucht |
| Milieu | Binnen |
| Temperatuurwaaier | -40 aan 70℃ |
Vezelspecificaties
| Vezelstijl | Eenheid |
SM G652D |
SM G657A1 |
SM G657A2 |
||
| voorwaarde | NM | 1310/1550 | 1310/1550 | 1310/1550 | ||
| vermindering | dB/km | ≤0.36/0.23 | ≤0.35/0.21 | ≤0.35/0.21 | ||
| Verspreiding | 1310nm | Ps/(nm*km) | ≤18 | ≤18 | ≤18 | |
| 1550nm | Ps/(nm*km) | ≤22 | ≤22 | ≤22 | ||
| Nul verspreidingsgolflengte | NM | 1312±10 | 1312±10 | 1300-1324 | ||
| Nul verspreidingshelling | ps/(NM ² ×Km) | ≤0.091 | ≤0.090 | ≤0.092 | ||
| De Maximum Individuele Vezel van PMD | [ps/√km] | ≤0.2 | ≤0.2 | ≤0.2 | ||
| PMD-de Waarde van de Ontwerpverbinding | ps/(NM ² ×Km) | ≤0.08 | ≤0.08 | ≤0.08 | ||
| De golflengte λc van de vezelscheiding | NM | ≧1180, ≤1330 | ≧1180, ≤1330 | ≧1180, ≤1330 | ||
| De golflengte λcc van de kabelscheiding | NM | ≤1260 | ..... | ..... | ||
| MFD | 1310nm | um | 9.2±0.4 | 9.0±0.4 | 9.8±0.4 | |
| 1550nm | um | 10.4±0.8 | 10.1±0.5 | 9.8±0.5 | ||
| Gemiddelde stap (van tweerichtingsmeting) | dB | ≤0.05 | ≤0.05 | ≤0.05 | ||
| Onregelmatigheden over vezellengte en puntdiscontinuïteit | dB | ≤0.05 | ≤0.05 | ≤0.05 | ||
| Verschilbackscatter coëfficiënt | dB/km | ≤0.03 | ≤0.03 | ≤0.03 | ||
| Verminderingsuniformiteit | dB/km | ≤0.01 | ≤0.01 | ≤0.01 | ||
| Bekledingsdiameter | um | 125.0±0.1 | 124.8±0.1 | 124.8±0.1 | ||
| Bekledings niet-cirkelvormigheid | % | ≤1.0 | ≤0.7 | ≤0.7 | ||
| Deklaagdiameter | um | 242±7 | 242±7 | 242±7 | ||
| Het met een laag bedekken/vink concentrically fout | um | ≤12.0 | ≤12.0 | ≤12.0 | ||
| Het met een laag bedekken van niet cirkelvormigheid | % | ≤6.0 | ≤6.0 | ≤6.0 | ||
| Kern/bekledingsconcentriciteitsfout | um | ≤0.6 | ≤0.5 | ≤0.5 | ||
| Krul (straal) | um | ≥4 | ≥4 | ≥4 | ||
Standaardkleurenidentificatie van Vezel
| Nr. | 1 | 2 | 3 | 4 |
| Kleur | Blauw | Sinaasappel | Groen | Bruin |
Kabelontwerp
| Punt | Beschrijving |
| ModelNo | GJXH/GJFXH |
| 1. Vezeltelling | 1 kern, 2 boort, Kern 4 uit |
| 2. Kabeldiameter | 3.0*2.0mm |
| 3. Kabelgewicht | 11.5KGS/9.5KGS |
| 4. Sterktelid | |
| - Materiaal | Steel/FRP |
| - Diameter | 0.45mm |
| 5.Outer schede | |
| - Materiaal | (Zwart/witte) LSZH |
| 6. Schede het merken | |
| - Type van het merken | Laserdruk |
Sterktelid
Het sterktelid wordt gemaakt van staal of FRP. Het verstrekt trek aan de kabel.
de schede beschermt kabel tegen waterbinnendringen.
Buitenjasje
LSZH-de schede wordt uitgedreven over de vezel.
Kabelschede het Merken
Elke kabel heeft de volgende duidelijk duidelijke informatie over het buitenjasje van kabels:
a. Naam van fabrikant.
b. Jaar van fabrikant
c. Type van kabel en vezel
d. Lengteteken (druk op elke meter normaal)
e. Of als eisen van de klant.
Toepassing:
1. Direct gebruikt voor binnen bedrading, eind - de kabels van het gebruikersgebruik;
2. Gebruikt voor het introduceren van optische kabels in gebouwen;
Voor binnen bedrading van gebruikers in FTTH.
