GYTY53
Openlucht van de Communicatie van de de Buis anti-Mier groot-Kernstructuur Enige Gepantserde de Vezel Optische Kabel
Constructure:

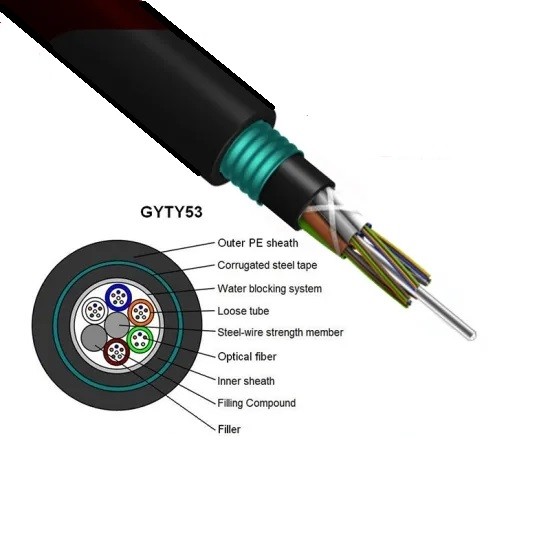

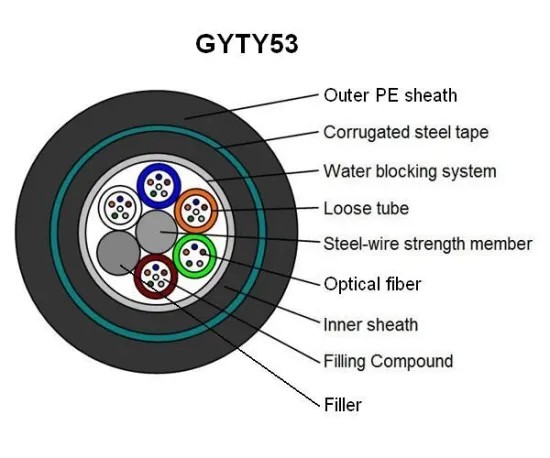

De structuur van de optische kabel van GYTY53 is dat 250μm de optische vezel in een losse die buis van hoog modulusmateriaal in de schede gestoken is wordt gemaakt, en de losse buis wordt gevuld met waterdichte samenstelling. Het centrum van de kabelkern is een metaal versterkte kern. Voor sommige optische vezelkabels, moet een laag van polyethyleen (PE) buiten de metaal versterkte kern worden uitgedreven. De losse buis (en de vullerkabel) zijn verdraaid rond de centrale het versterken kern om een compacte en ronde kabelkern te vormen, en de hiaten in de kabelkern worden gevuld met water blokkerende vullers. Een laag van polyethyleen binnenschede. Het tweezijdige plastiek bedekte staalband (PSP) met een laag is in de lengte verpakt en dan uitgedreven met polyethyleenschede om kabels te vormen.
Eigenschap:
●De goedkeuring van „SZ“ tweerichtingslaag die technologie verdraaien
●Vullend water-blokkerende zalf stap voor stap, water-blokkeert in volledige sectie
●De staal (aluminium) riem heeft het betrouwbare plakken met de rand, met hoge weerstand, en geen barsten wanneer verdraaid
●De stabiele controle van de vezel bovenmatige lengte
●Nadat de kabel wordt gevormd, is de extra vermindering van de vezel bijna nul, en de verspreidingswaarde verandert niet
●De uitstekende milieuprestaties, toepasselijke temperatuurwaaier zijn -10 ℃ ~ + 70 ℃
Specificatie:
| Vezeltelling |
Nominale Diameter (mm) |
Nominaal Gewicht (kg/km) |
Max Fibers per Buis |
Max No. van (Tubes+fillers) |
Toelaatbare Treklading (n) |
Toelaatbare Verbrijzeling
Weerstand
(N/100mm)
|
| Op korte termijn |
Op lange termijn |
Op korte termijn |
Op lange termijn |
| 2~36 |
13.2 |
197 |
6 |
5 |
3000 |
1000 |
3000 |
1000 |
| 38~72 |
13.8 |
217 |
8 |
6 |
3000 |
1000 |
3000 |
1000 |
| 74~96 |
14.6 |
262 |
12 |
6 |
3000 |
1000 |
3000 |
1000 |
| 98~120 |
16.0 |
302 |
12 |
8 |
3000 |
1000 |
3000 |
1000 |
| 122~144 |
17.6 |
347 |
12 |
12 |
3000 |
1000 |
3000 |
1000 |
| >144 |
Beschikbaar op het verzoek van de klant |
Nota:
1. Voor vlam - de vertragerskabel, buitenschede kan van laag-rook halogeen-vrij (LSZH) materiaal worden gemaakt, en het type is GYTZS.
2.Upon het verzoek van de klant, kabels met longitudinale kleurenstrook op buitenschede kan worden aangeboden. Meer details, gelieve te verwijzen naar GYTA-reeks.
3. De speciale kabelstructuur kan op het verzoek van de klant worden ontworpen en worden vervaardigd.
Vezelspecificaties
| Technische parameter single-mode optische vezel van van itu-t G.652D (B1.3) |
| Kenmerken |
Voorwaarden |
Gespecificeerde Waarden |
Eenheden |
| Optische Kenmerken |
|
|
|
| De diameter van het wijzegebied (MFD) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| Snijd golflengte (λcc) af |
|
≤1260 |
NM |
| Verminderingscoëfficiënt |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Macro buigend verlies |
φ75mm, 100circles, bij 1550nm |
≤0.1 |
dB |
| Verminderings niet-uniformiteit |
|
≤0.05 |
dB |
| Verspreidingscoëfficiënt |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Ps/(nm.km)
Ps/(nm.km)
Ps/(nm.km)
|
| Nul verspreidingsgolflengte |
|
1300~1324 |
NM |
| Maximum nul verspreidingshelling |
|
≤0.093 |
Ps/(NM2 .km) |
| Groepsindex van breking (typische waarde) |
1310nm
1550nm
|
1,466
1,467
|
|
| Geometrisch kenmerk |
|
|
|
| Bekledingsdiameter |
|
125.0±1.0 |
µm |
| Kern/bekledingsconcentriciteitsfout |
|
≤0.8 |
µm |
| Bekledings niet-cirkelvormigheid |
|
≤1.0 |
% |
| Deklaagdiameter |
|
245.0±10 |
µm |
| Bekleding/deklaagconcentriciteitsfout |
|
≤12.0 |
µm |
| Deklaag niet-cirkelvormigheid |
|
≤8 |
% |
| Diameter van gekleurde deklaag |
|
250.0±15 |
µm |
| Mechanisch kenmerk |
|
|
|
| Het krullen (straal) |
|
≥4 |
m |
| Bewijsspanning |
|
>0.69 |
Gpa |
| De kracht van de deklaagstrook |
Gemiddelde waarde
Piekwaarde
|
1.0-5.0
1.3-8.9
|
N
N
|
| Dynamische de gevoeligheidsparameter van de spanningscorrosie (Nd-waarde) |
|
≥20 |
|
Wij produceren en testen kabel naleven het volgende van norm
| Mechanische Prestaties |
| Max Tension Performance |
CEI 60794-1-2-e |
| Max. Verrichtingsspanning |
CEI 60794-1-2-E1 |
| Verbrijzelingstest |
CEI 6079 – 1-2-E3 |
| Effecttest |
CEI 60794-1-2-E4 |
| Het herhaalde Buigen |
CEI 60794-1-2-E6 |
| Torsietest |
CEI 60794-1-2-E7 |
| Kabelkromming |
CEI 60794-1-2-E11A |
| Verminderingscoëfficiënt |
ITU-T G.652 |
| Structurele Test |
CEI-60793-1-20 |
| Milieuprestaties |
| Temperatuur het Cirkelen |
CEI 60794-1-2-F1 |
| Waterpenetratie |
CEI 60794-1-2-F5B |
| Het indienen Samenstellingsstroom |
CEI 60794-1-E14
|

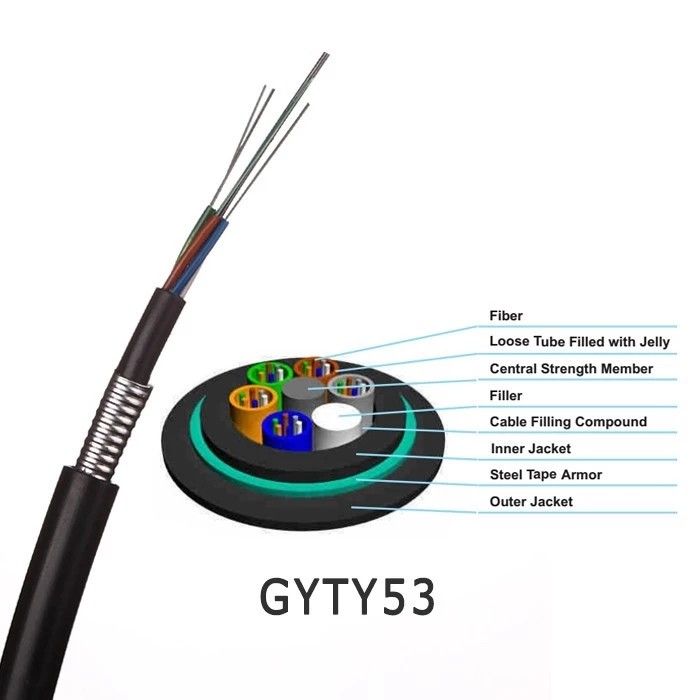

Kabelkern
De losse buizen zijn vastgelopen rond het centrale sterktelid die SZ gebruiken. SZ het vastlopen verpakt de buizen in één richting voor verscheidene draaien, dan in de andere richting.
Centraal Sterktelid
Het centrale sterktelid wordt gemaakt van staal het zowel trek als anti-ontzet sterkte aan de kabel verstrekt.
Losse Buis
De optische vezels worden gehuisvest in gelei gevulde buis. De buis wordt vervaardigd met de industrie standaardpbt. Het is gekleurd voor gemakkelijke identificatie volgens de hierboven getoonde regeling.
Water Blokkerend Materiaal
De vullende samenstelling, het water blokkerende materiaal tussen de losse buis en de binnenschede beschermen kabel tegen waterbinnendringen.
Pantser
De golfstaalband verstrekt de extra sterkte van de kabelcompressie, maximum anti-verbrijzelingsbezit, knaagdierbescherming en bullet bestand prestaties.
Buitenjasje
Een zwarte hoogte - het jasje van het dichtheidspolyethyleen wordt uitgedreven over de kabelkern en het golfpantser van de staalband als schede.
Kabelschede het Merken
Elke kabel heeft de volgende duidelijk duidelijke informatie over het buitenjasje van kabels:
a. Naam van fabrikant.
b. Jaar van fabrikant
c. Type van kabel en vezel
d. Lengteteken (druk op elke meter normaal)
e. Of als eisen van de klant.
Toepassing:
Geschikt voor overheadkosten, pijpleiding, leid begraven en andere het leggen methodes
