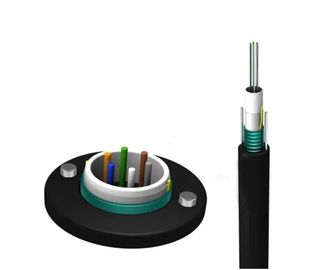

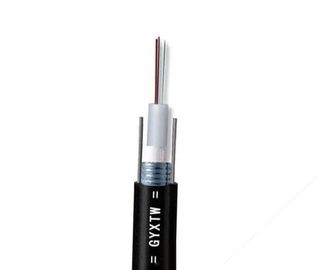

2-24 Core G652D GYXTW Uni-Tube Gepantserde buitenvezeloptische kabel Communicatie kabel SM Optische vezel
Gebouw

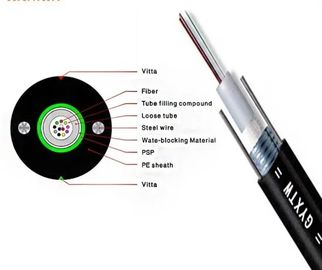

De vezels, 250 μm, worden geplaatst in een losse buis van een hoog modulus plastic. De buizen zijn gevuld met een waterbestendige vulstof.Tussen de PSP en de losse buis wordt een waterdicht materiaal aangebracht om de kabel compact en waterdicht te houdenTwee parallelle stalen draden worden aan beide zijden van de stalen tape geplaatst.
Gebeurtenis:
1. Dubbele draad als spanningslid zorgt voor uitstekende spanningsprestaties
2Uitstekende mechanische prestaties.
3Makkelijk te installeren en te bedienen
4Kleine buitendiameter, lichtgewicht, strakke structuur, uitstekende buigbaarheid
5Goed waterbestendig vermogen
Specificatie
Optische kenmerken
| Vlakken |
G.652 |
G.655 |
50/125 m |
62.5/125^m |
|
Afzwakking
(+20X)
|
850 nm |
|
|
< 3,0 dB/km |
< 3,3 dB/km |
| 1300 nm |
|
|
< 1,0 dB/km |
< 1,0 dB/km |
| 1310 nm |
< 0,36 dB/km |
< 0,40 dB/km |
|
|
| 1550 nm |
< 0,22 dB/km |
< 0,23 dB/km |
|
|
| Bandbreedte |
850 nm |
|
|
> 500 MHz-km |
> 200 MHz-km |
| 1300 nm |
|
|
> 500 MHz-km |
> 500 MHz-km |
| Numerieke opening |
|
|
0.200±0.015 NA |
0.275±0.015 NA |
| Kabel-afsluitingsgolflengte cc |
< 1260 nm |
< 1450 nm |
|
|
Structuur en technische specificaties
| Fibergetal |
Nominale diameter
(mm)
|
Nominaal gewicht
(kg/km)
|
Toegestane trekbelasting
(N)
|
Toegestane knalweerstand
(N/100 mm) |
| Korte termijn |
Langetermijn |
Korte termijn |
Langetermijn |
| 2 tot 12 |
7.8 |
60 |
1500 |
600 |
1500 |
600 |
| 14 tot 24 |
8.5 |
85 |
1500 |
600 |
1500 |
600 |
Opmerking: dit gegevensblad kan slechts als referentie dienen, maar niet als aanvulling op het contract.
meer gedetailleerde informatie.
Toepassing
Aerial & Duct
Ons bedrijf
We zijn gespecialiseerd in de productie van een breed scala aan optische kabels, waaronder Aerial & Duct Optical Cable, Buried Cable, Underwater Fiber Cable, Field Fiber Cable, ADSS, OPGW, FTTH Drop Cable,pleistersnoerDeze worden geproduceerd volgens internationale kwaliteitsnormen of op basis van een composietconstructie volgens de specificaties van de klant, waarbij indien nodig andere diensten worden verwerkt.
Kwaliteitsverbintenis
De kwaliteit van onze producten is consequent hoog. Elke kabel wordt zorgvuldig getest met strenge criteria. Als gevolg daarvan voldoen onze kabels niet alleen aan, maar overtreffen ze de industrie standaard de meeste van de tijd.We hebben een totale kwaliteitsverbintenis om de opkomende standaard en steeds veranderende technologieën in datacommunicatie strikt te volgen..
We produceren en testen kabel voldoen aan de volgende standaard
| Mechanische prestaties |
| Maximale spanningsprestaties |
IEC 60794-1-2-E |
| Max. Operatie Spanning |
IEC 60794-1-2-E1 |
| Verminkte test |
IEC 6079 -1-2-E3 |
| Impactproef |
IEC 60794-1-2-E4 |
| Herhaaldelijk buigen |
IEC 60794-1-2-E6 |
| Torsietest |
IEC 60794-1-2-E7 |
| Kabelbuiging |
IEC 60794-1-2-E11A |
| Verminderingscoëfficient |
ITU-T G.652 |
| Structurele test |
IEC-60793-1-20 |
| Milieuprestaties |
| Temperatuurcyclus |
IEC 60794-1-2-F1 |
| Waterpenetratie |
IEC 60794-1-2-F5B |
| Inlevering van samengestelde stroom |
IEC 60794-1-E14 |
