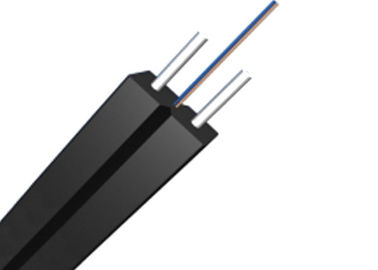

Inrichtingskabels GJXH
Optische glasvezel kabel SM G657A1 met LSZH Black Jacket
Gemaakt met buitenste omhulsel, optische vezels en sterkte (staal/VFK)
Toepassingsscenario
Inwendige gedeeltelijke bedrading
FTTH-optische vezels naar huis, gebruikersterminal
verticale schacht, gebouwdraadingen
Techniekkenmerken
Duurzame, buigvaste glasvezels bieden een grotere bandbreedte en verbeteren de kenmerken van netwerkoverdracht.
Het vlindervormige dwarsdoorsnedeontwerp wordt beschermd door een LSZH- of PVC-buitenste behuizing
Duurzame, buigvaste glasvezels bieden een grotere bandbreedte en verbeteren de kenmerken van netwerkoverdracht
De optische vezels zijn gemakkelijk te verwijderen, lichtgewicht, klein en hebben een uniek groefontwerp dat de installatie en het onderhoud van verbindingen vergemakkelijkt.
Algemene specificaties
| Type kabel |
FTTH (dropkabel) |
| Vlakken |
SM G657A1/ SM G657A2 |
| Toepassing |
FTTH, LAN |
| Aanbevolen installatiemethoden |
Luchtvliegtuig |
| Milieu |
Inrichting |
| Temperatuurbereik |
-40°C tot 70°C |
Specificaties voor vezels
| Fiber stijl |
Eenheid |
SM
G652D
|
SM
G657A1
|
SM
G657A2
|
| Vermogen |
nm |
1310/1550 |
1310/1550 |
1310/1550 |
| afzwakking |
dB/km |
≤ 0,36/0.23 |
≤ 0,35/0.21 |
≤ 0,35/0.21 |
| Verspreiding |
1310 nm |
PS/(nm*km) |
≤ 18 |
≤ 18 |
≤ 18 |
| 1550 nm |
PS/(nm*km) |
≤ 22 |
≤ 22 |
≤ 22 |
| Nul verspreidingsgolflengte |
nm |
1312±10 |
1312±10 |
1300-1324 |
| Nul verspreidingshoek |
PS/nm2 × km |
≤ 0.091 |
≤ 0.090 |
≤ 0.092 |
| PMD Maximale individuele vezel |
[ps/√km] |
≤ 0.2 |
≤ 0.2 |
≤ 0.2 |
| PMD-ontwerpskoppelingswaarde |
PS/nm2 × km |
≤ 0.08 |
≤ 0.08 |
≤ 0.08 |
| Waallengte van de glasvezel λc |
nm |
¥1180,≤1330 |
¥1180,≤1330 |
¥1180,≤1330 |
| Kabel doorsneden golflengte λcc |
nm |
≤ 1260 |
..... |
..... |
| MFD |
1310 nm |
Ik heb het gedaan. |
9.2±0.4 |
9.0±0.4 |
9.8±0.4 |
| 1550 nm |
Ik heb het gedaan. |
10.4±0.8 |
10.1±0.5 |
9.8±0.5 |
| Stap ((gemiddelde van tweerichtingsmeting) |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.05 |
| Onregelmatigheden in vezellengte en puntdiscontinuïteit |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.05 |
| Verschil coëfficiënt van terugverspreiding |
dB/km |
≤ 0.03 |
≤ 0.03 |
≤ 0.03 |
| Eenvormigheid van de verzwakking |
dB/km |
≤ 0.01 |
≤ 0.01 |
≤ 0.01 |
| Diameter van de bekleding |
Ik heb het gedaan. |
125.0±0.1 |
124.8±0.1 |
124.8±0.1 |
| Niet-circulaire bekleding |
% |
≤ 1.0 |
≤ 0.7 |
≤ 0.7 |
| Diameter van de coating |
Ik heb het gedaan. |
242 ± 7 |
242 ± 7 |
242 ± 7 |
| Vervaardigings-/verwerkingsfout |
Ik heb het gedaan. |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
| Niet-circulaire coating |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
| Fout van concentrisiteit van kern/bekleding |
Ik heb het gedaan. |
≤ 0.6 |
≤ 0.5 |
≤ 0.5 |
| Rondstraling |
Ik heb het gedaan. |
≥ 4 |
≥ 4 |
≥ 4 |
StandaardCgeurenIk...de identificatie vanFIber
| - Nee, dat is niet waar. |
1 |
2 |
3 |
4 |
| Kleur |
Blauw |
Oranje |
Groen |
Bruin |
KabelD- Het is goed.
| Artikel 1 |
Beschrijving |
| Model nr. |
GJXH/GJFXH |
| 1Vezelgetal. |
1 kern, 2 kern, 4 kern |
| 2. Kabeldiachter |
3.0*2.0 mm |
| 3. Kabelgewicht |
11.5 kg/9.5 kg |
| 4Sterkte lid. |
|
| - Materiaal. |
Staal/FRP |
| -De diameter. |
0.45mm |
| 5.Buitenste omhulsel |
|
| - Materiaal. |
LSZH (Zwart/wit) |
| 6. Markering van de schede |
|
| - Tipe van de markering |
Laserdruk |
KabelSstructuur
Kabelprestaties
| Artikel 2 |
Beschrijving |
| Installatie Temperatuurbereik |
-20--+60°C |
| Operatietemperatuur en transporttemperatuur |
-40-+70°C |
| Min. buigradius ((mm) |
Langetermijn |
10D |
| kortetermijn |
20D |
| Toegestane treksterkte ((N) |
Langetermijn |
60 |
| kortetermijn |
100 |
| Verminkingsbelasting (N/100 mm) |
Langetermijn |
500 |
| kortetermijn |
1000 |
| Artikel 2 |
Beschrijving |
| Kabellengte |
1 km of 2 km per spoel |
| Verpakkingsmateriaal |
trommel+karton |
| Verpakkingsgrootte |
1 km |
31.5*21*32,5 cm |
| 2 km |
34.5*28*35cm |

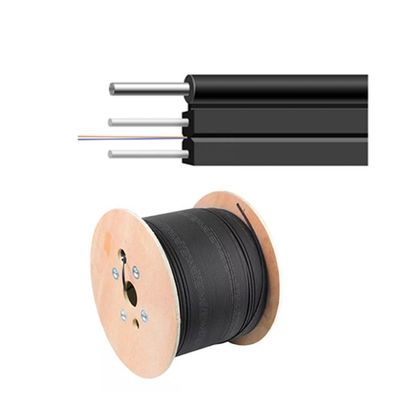

Verpakking en verzending
De kabel wordt geleverd in lengtes zoals gespecificeerd in PI of als vereiste.De minimale loopdiameter van de trommel mag niet minder zijn dan 30 maal de kabeldiameter.
De kabelranden zullen worden afgesloten met plastic beschermkappen om het binnendringen van water te voorkomen.In de trommel wordt een eindinspectieverslag met attenuatieprestatiegegevens voor elke vezel bevestigd..
